Сапун гидробака выравнивает атмосферное давление внутри резервуара при изменении уровня масла, очищая всасываемый воздух от твердых частиц. Заливная горловина с фильтром выполняет двойную задачу: предотвращает попадание крупного мусора при заправке рабочей жидкости и работает как воздушный фильтр гидравлики в процессе эксплуатации техники. Без этой защиты пыль и влага напрямую проникают в гидросистему, что провоцирует абразивный износ плунжеров и кавитационное разрушение золотников распределителей.
Во время работы гидроцилиндров уровень масла в баке постоянно меняется. Когда штоки выдвигаются, уровень падает, и бак засасывает окружающий воздух. На строительных площадках, карьерах или в промышленных цехах этот воздух перенасыщен силикатной пылью и водяными парами. Если влагоотделитель отсутствует или забит, конденсат оседает на внутренних стенках бака и стекает в гидравлическую жидкость.
На нашей ремонтной базе в городе Подольск мы регулярно дефектуем аксиально-поршневые насосы, вышедшие из строя из-за обводнения масла. Наличие всего 0,1% воды в жидкости снижает ресурс роликовых подшипников гидромотора в два раза. Вода вызывает гидролиз присадок, образует кислотные соединения и активизирует коррозию. На испытательном стенде мы фиксируем падение объемного КПД насоса до 60-70% именно из-за критического износа, спровоцированного загрязненным маслом.
В зависимости от условий эксплуатации, на баки монтируют различные системы фильтрации поступающего воздуха:
• Стандартный сапун гидробака. Оснащается бумажным, сетчатым или синтетическим элементом с тонкостью фильтрации от 3 до 10 микрон. Оптимален для закрытых помещений с низким содержанием пыли.
• Заливная горловина с фильтром в сборе. Комбинированное устройство, включающее металлическую корзину (сетка около 500 мкм) для заливки масла и воздушный картридж, встроенный непосредственно в съемную крышку.

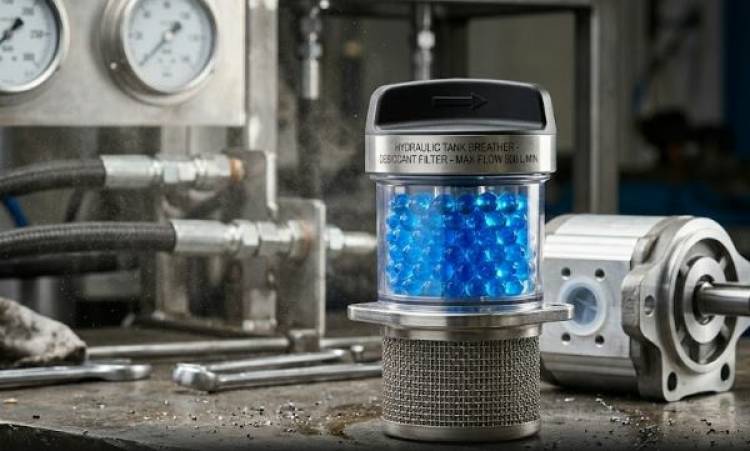

• Сапун-влагоотделитель (адсорбционный). Содержит специальный силикагель, который впитывает пары воды из проходящего воздуха. Обязателен для спецтехники, работающей при резких суточных перепадах температур и высокой влажности.
Стоимость защитной арматуры формируется из материалов корпуса, химического состава фильтроэлемента и максимальной пропускной способности. Дешевые пластиковые модели быстро трескаются от постоянных вибраций, пропуская неочищенный воздух через трещины в обход фильтровальной бумаги.
Профессиональный влагоотделитель с индикатором загрязнения и сменным адсорбирующим картриджем стоит дороже, но эти затраты несопоставимы с бюджетом на ремонт всей гидросистемы. Учитывая, что мы реализуем новые гидромоторы и гидронасосы, можем оперировать точными цифрами: замена заклинившего качающего узла экскаватора обходится в десятки раз дороже, чем регулярное техническое обслуживание дыхательных фильтров.
Воздушный фильтр гидравлики — это классический расходный материал. Стандартный регламент замены составляет 1000 моточасов, однако на земляных или демонтажных работах интервал сокращается вдвое. О необходимости срочного ТО говорят следующие симптомы:
1. Деформация корпуса гидробака. Забитый элемент перестает пропускать воздух, из-за чего внутри металлического резервуара создается вакуум. Стенки бака могут визуально втягиваться внутрь при работе цилиндров.
2. Вспенивание и эмульсирование. Если заливную горловину с фильтром пробило, в замкнутый контур попадает влага. Масло быстро теряет прозрачность и приобретает стойкий белесый или кофейный оттенок.
3. Изменение цвета силикагеля. Если на баке смонтирован влагоотделитель, его гранулы меняют цвет (например, с синего на розовый) при полном насыщении абсорбента водой.
| Тип оборудования | Объем гидробака, л | Требуемый расход воздуха, л/мин | Тонкость фильтрации, мкм |
|---|---|---|---|
| Мини-экскаваторы | До 50 | 150 - 250 | 10 |
| Фронтальные погрузчики | 100 - 200 | 400 - 600 | 3 - 10 |
| Промышленные прессы | От 500 | Более 1000 | 3 (плюс силикагель) |
Если грязь из воздуха все же проникла в бак, она начинает циркулировать по контуру, работая как наждачная бумага. В нашем цеху диагностика разрушенных компонентов проходит по жесткому техническому алгоритму:
1. Разборка и визуальный осмотр. Исследуем бронзовые распределительные пластины и башмаки поршней на наличие глубоких круговых задиров, характерных для работы на загрязненной жидкости.
2. Проверка зазоров. Замеряем нутромером и микрометром выработку на посадочных местах. Износ в сотые доли миллиметра уже критичен для создания высокого давления.
3. Тестирование на гидростенде. После ремонта агрегат подключается к датчикам расхода и нагружается дросселями до 350-400 бар. Мы должны убедиться в отсутствии внутренних перетечек и соответствии объемного КПД паспортным данным.
Категорически нет. Микропоры синтетики или бумаги намертво закупориваются микроскопической пылью. Продувка пистолетом со сжатым воздухом только разрывает структуру фильтровального слоя, открывая прямой доступ грязи в бак. Деталь меняется целиком.
Пропускная способность сапуна должна превышать максимальную суммарную производительность всех гидронасосов в системе минимум на 20-30%. Иначе при резком опускании стрелы экскаватора или штока пресса бак может физически лопнуть от нехватки воздуха.
Встроенный клапан поддерживает стабильное избыточное давление (обычно 0,2-0,5 бар) внутри резервуара. Это существенно улучшает условия всасывания для основного насоса, исключая риск возникновения кавитации на высоких оборотах дизельного двигателя.
Срок активной работы напрямую зависит от показателей влажности окружающей среды. На открытых площадках адсорбент вырабатывает свой ресурс за 3-6 месяцев. Инженерам необходимо ориентироваться строго на цветовой индикатор в прозрачной колбе.
Игнорирование состояния дыхательных клапанов и фильтров неизбежно ведет к капитальному ремонту всей гидравлики. Если машина уже потеряла тягу, стрела опускается рывками, а насос издает посторонний гул — проблема зашла слишком далеко. Привозите снятые агрегаты к нам в Подольск Московская область на профессиональную стендовую дефектовку. Технические специалисты определят причину износа, восстановят заводские характеристики узла или предложат новые гидромоторы, гидронасосы и клапаны со склада. Если демонтаж своими силами невозможен, закажите выезд мобильной бригады с портативным расходомером прямо на вашу площадку.
