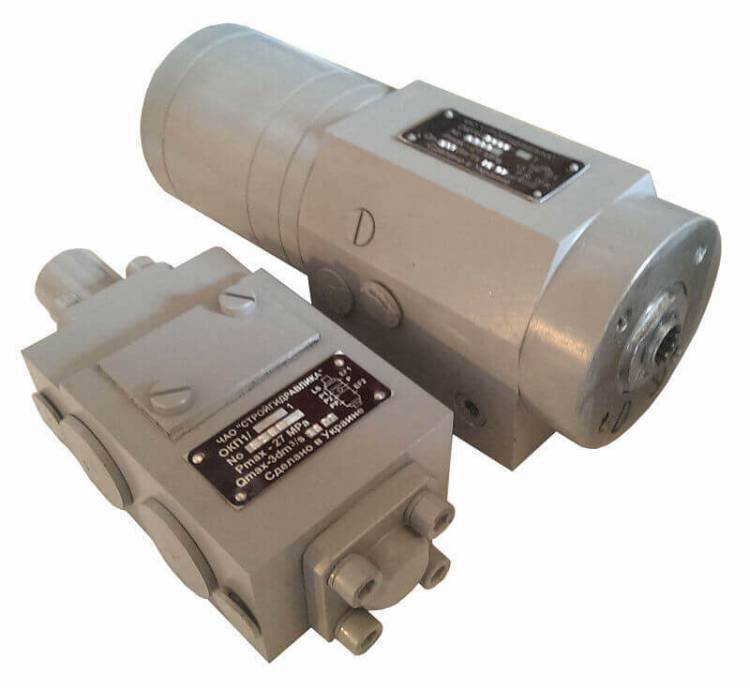

Насос-дозатор или дозирующий насос

Что такое насос дозатор? [вверх]

Насос-дозатор - это устройство объемного типа, основным предназначением которого является точное дозирование определенного объема жидкости под напором.

Жидкости могут быть химически нейтральные, чистые,  агрессивные или жидкости, имеющие разную вязкость -  суспензии, эмульсии.

Область применения насосов-дозаторов:

Это могут быть сооружения для очистки сточных вод, реки/озера, бассейны нефтеперерабатывающие и химические предприятия, пищевая, фармацевтическая, косметическая, сталелитейная промышленность, медицинские учреждения, электростанции, строительная техника.

Выбирая дозирующий насос, следует учитывать объем, точность  дозы, а также скорость наполнения.

Единицы измерения производительности насоса дозатора -   мл / ч или л / час.

Чаще всего насосы дозаторы применяются в  водоочистных сооружениях. Каждая стадия очистки воды нуждается в постоянной точности. С целью дезинфекции в больших населенных пунктах для обработки воды применяется хлор. Иногда воду фторируют, что оказывает благоприятное воздействие на рост зубов у детей. Дозирующие насосы нашли широкое применение в бассейнах (например, насосы fpvm). С их помощью в воду добавляют натриевый гипохлорид для поддержания хлорирования воды. Чтобы контролировать рост водорослей в водоемах, дозирующие насосы добавляют в воду озер и рек альгицид - специальное химическое вещество.

Большинство городов  имеют спецсооружения для очистки сточных вод. Для получения нужного эффекта добавляется известковый раствор.

В медицинских учреждениях для гигиенической обработки рук применяют локтевые дозирующие насосы  МИД 01.

Устройство и принцип работы дозирующего насоса [вверх]

Дозирующий насос – это помпа, состоящая из таких элементов:

электромотор; редуктор;  устройство регулировки системы; клапан впрыска реагента; гидравлический цилиндр; кнопки управления.

Электромотор подключается к трехфазной электросети. Механизм регулировки управляет и регулирует длину хода поршня. При этом  он преобразовывает вращательный момент приводного вала в возвратно-поступательное движение поршня. При  помощи гидроцилиндра происходит весь рабочий процесс.

Насос дозирующий выполняет свою главную функцию: всасывает нужный объем жидкости и выталкивает ее в дозировочную линию.

Производительность может быть в пределах от 5-20 мл/час до 40 000 л/час и целиком  зависит от потребностей.

Виды насосов дозаторов [вверх]

В зависимости от внутреннего устройства насосы-дозаторы делятся на:

Перистальтические (шланговые / трубка) насосы дозаторы.

Плунжерные

Мембранные (или диафрагментальные)

Насосы дозаторы бывают различного типа привода:

Гидравлические

Механические

Самый популярный в применении остается перистальтический дозирующий

Перистальтический НД

Перистальтический насос преимущества и недостатки [вверх]

Принцип работы заключается в перемещении эластичной трубки любым механически органом. Например, ролики, которые катятся по кругу,  проталкивают жидкость к  выходу насоса. Конструктивно это выглядит так: эластичная трубка или шланг, два или больше ролика (или ботинки), и трек эластичной трубки, к которому ролики прижимают трубку, сужая ее проходное сечение. Есть конструкции и без опорной поверхности, в них трубка пережимается роликами, благодаря ее натяжению.

Перистальтические насосы делятся на трубочные (когда деформируется элемент - однородная трубка) и шланговые (деформируется многослойный шланг, для прочности усиленный кордом).

Основные характеристики

• Подача насоса (л / ч): 0-17000
• Высота подачи (м): 0-30
• Напор (МПа): 0.3-1.3
• Мощность (кВт): 0.25-7.5

В чем преимущества перистальтического насоса:

• Эти насосы относятся к устройствам объемного типа и имеют определенные преимущества, которых нет в насосах другого принципа действия. А именно:
• Трущиеся пары металл по металлу - отсутствуют.
• Контактирует только с материалом эластичной трубки, работает на жидкостях.
• Имеет минимальное время простоя и сервисного обслуживания, а также достаточно высокий коэффициент готовности.
• Занимает не значительное  количество времени на установку, чистку, обслуживание.
• Легко меняется  эластичная трубка.
• Воспроизводимость зависимости расхода от скорости вращения ротора, лучше ± 0,5%. Это хорошо.
• Довольно низкий уровень шума.

Недостатки перистальтического насоса:

Один из недостатков -  частая замена эластических элементов и , контроль за ними. Тем не менее,  замена трубки или шланга обойдется гораздо дешевле, чем замена рабочей металлической части.

Поршневые насосы [вверх]

Поршневые насосы не являются обратимыми и это их отличает от многих других объемных насосов. Это значит, что они не могут работать в качестве гидравлических двигателей, поскольку имеют клапанную системы распределения.

Не путайте поршневые насосы  с роторно-поршневыми. К ним относятся   аксиально-поршневые и радиально-поршневые насосы.

Принцип действия плунжерного дозировочного насоса заключается в  перемещении поршня с образованием разрежения или сильного давления. При разрежении система всасывает жидкость, при нагнетании — выталкивает ее. Электропривод служит движущей силой плунжера. Во время работы,  механизм, который движется, не соприкасается с внутренней поверхностью рабочей камеры.
