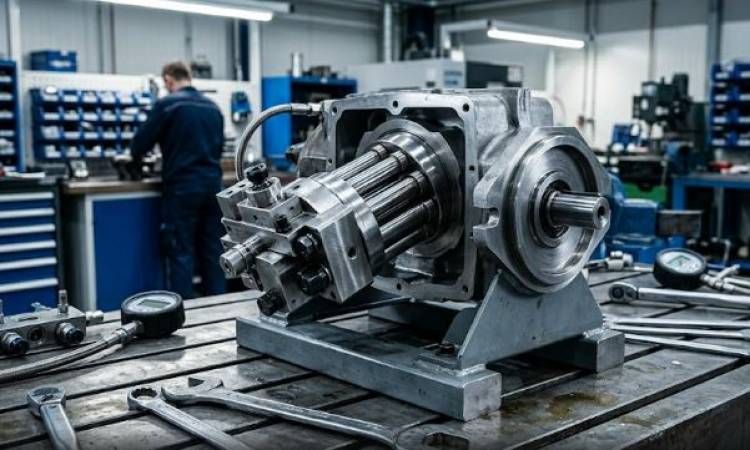

Отличие 313 от 310 серии гидромашин заключается в наличии встроенного механизма изменения угла наклона блока цилиндров, что позволяет на ходу корректировать рабочий объем и подачу жидкости в систему. В нерегулируемых насосах 310-й линейки ось блока цилиндров зафиксирована под жестким углом (обычно 25 градусов) к оси приводного вала. Из-за этого агрегат всегда выдает фиксированную порцию масла за один оборот вала, а излишки сбрасываются через предохранительный клапан в бак, нагревая гидравлику.
Регулируемый гидронасос 313 серии работает по иному принципу. В его конструкции предусмотрена поворотная люлька, связанная с сервопоршнем. Когда сопротивление на рабочих органах спецтехники возрастает, регулятор мощности автоматически уменьшает угол наклона блока. Подача падает, но крутящий момент сохраняется, что защищает дизельный двигатель от перегрузки и предотвращает срыв потока. В результате техника работает плавнее, а гидравлическое масло меньше подвержено температурной деградации.
Аксиально-поршневой насос 313 требует более чистого рабочей жидкости, так как прецизионные пары в золотниковом механизме регулятора чувствительны к микроабразиву. Зазор между золотником и втулкой управления составляет микрометры — малейшая стружка приводит к заклиниванию, после чего агрегат зависает в режиме максимальной или минимальной подачи.
Когда вы даете нагрузку на гидроцилиндры экскаватора или стрелу крана, давление в напорной магистрали резко возрастает. Этот сигнал передается по каналу обратной связи в золотник регулятора. Золотник смещается и открывает канал подачи масла в полость гидроцилиндра управления (сервопоршня). Давление давит на поршень, который физически сдвигает люльку с блоком цилиндров, уменьшая ход поршней.
В зависимости от задач машины, специфика подбора гидронасоса упирается в правильный выбор типа регулятора. Существует несколько базовых вариантов оснащения:
1. Пропорциональное электрогидравлическое управление. Угол наклона меняется в зависимости от силы тока, подаваемой на электромагнитный клапан. Применяется на современных станочных линиях и сложной строительной технике.
2. Гидравлическое пропорциональное управление. Рабочий объем зависит от давления пилота (управления). Часто встречается на экскаваторах, где команды идут от джойстиков оператора.
3. Регулятор постоянного давления. Поддерживает заданное давление в системе, компенсируя утечки. При достижении настройки в 350-400 бар, агрегат переходит в нулевую подачу, вращаясь вхолостую.
При покупке или замене узла нельзя ориентироваться только на присоединительные размеры. Гидронасос 313 серия выпускается в десятках модификаций, и установка агрегата с неверной гидросхемой управления приведет к тому, что техника не сможет сдвинуть стрелу под нагрузкой. Важно учитывать направление вращения вала (левое или правое), тип шлицевого соединения и наличие встроенного насоса подпитки.
Цена на агрегат формируется не из бренда, а из его аппаратной комплектации. Понимание этих нюансов позволяет не переплачивать за лишние опции. Стоимость напрямую зависит от следующих факторов:
• Тип встроенного регулятора. Механическая обратная связь стоит дешевле, интеграция пропорциональных электромагнитов удорожает смету на 20-30%.
• Исполнение вала и подшипникового узла. Усиленные подшипники для тяжелых радиальных нагрузок (например, при ременном приводе) увеличивают ресурс, но сказываются на итоговом прайсе.
• Наличие насоса подпитки (шестеренного типа). Он необходим для закрытых гидросистем, чтобы компенсировать внутренние утечки и исключить кавитацию.
| Критерий оценки | Гидромашины 310 серии | Гидромашины 313 серии |
|---|---|---|
| Угол наклона блока | Фиксированный (25°) | Изменяемый (от 0° до 25°) |
| Адаптация к нагрузке | Отсутствует (сброс через клапан) | Автоматическая или принудительная |
| КПД под переменной нагрузкой | Низкий (высокий нагрев масла) | Высокий (энергосбережение) |
| Требования к фильтрации | Стандартные (25 мкм) | Повышенные (10-15 мкм) |
Монтаж нового или отремонтированного узла должен сопровождаться проверкой параметров на стенде. На нашей ремонтной базе в Подольске, где установлен гидротестер с датчиками расхода и давления, мы обкатываем агрегаты на режимах, имитирующих реальную работу спецтехники. В процессе обкатки настраивается нулевая точка регулятора, проверяются утечки по дренажной линии и калибруется предохранительный клапан.
Запуск "в слепую" на машине часто приводит к выдавливанию сальников вала из-за воздушной пробки или гидроудара. Мы осуществляем продажу и настройку гидравлики под ключ: Подольск, Московская область — это профильная гео-зона, куда наши мобильные сервисные бригады приезжают с переносными манометрами и расходомерами для диагностики всей гидролинии прямо на объекте заказчика.
Технически по посадочным местам они могут совпадать. Но на практике это приведет к тому, что двигатель техники будет постоянно глохнуть при пиковых нагрузках (например, при врезании ковша в грунт). Гидросистема не сможет автоматически сбрасывать рабочий объем.
Рабочее давление для большинства модификаций этой серии составляет 350 бар, пиковое кратковременное — до 400 бар. Эти параметры настраиваются на стенде путем регулировки поджимной пружины предохранительного клапана.
Избыточный нагрев и пульсация дренажного рукава сигнализируют о сильном внутреннем износе поршневых колец или задирах на распределительном диске. Масло перетекает из зоны высокого давления в корпус агрегата. Требуется срочная дефектовка, пока стружка не повредила блок цилиндров.
Причина кроется в подклинивании золотника регулятора из-за грязи в масле, либо в обрыве пружины обратной связи. Также возможен износ манжет сервопоршня, из-за чего давление управления перетекает в картер без выполнения полезной работы.
Если агрегат потерял производительность, не выдает нужное давление или гонит стружку в гидробак, не ждите полного разрушения качающего узла. Привозите снятый узел в Подольск на инструментальную дефектовку. Мы разберем его при вас, промеряем микрометром износ поршней и зазоры в регуляторе, предложим ремонт или подберем новый гидронасос с гарантированной совместимостью по гидросхеме. Для тяжелой спецтехники доступен заказ выездной бригады с гидротестером.
