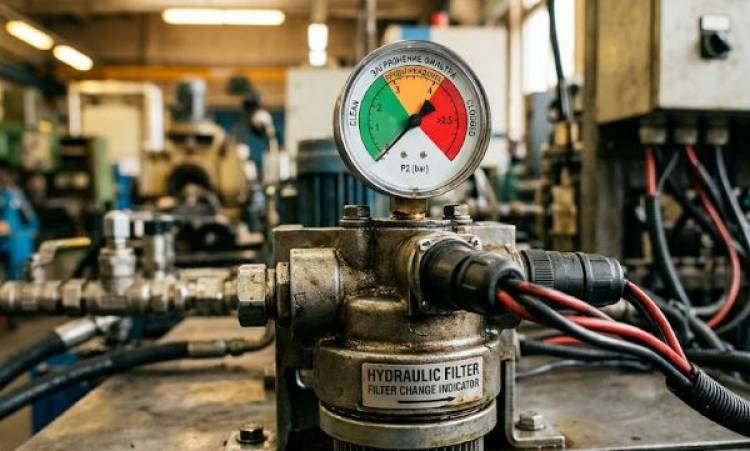

Индикаторы загрязнения фильтра: визуальные и электрические датчики

Как работает индикатор загрязнения фильтра и зачем он нужен?

Индикатор загрязнения фильтра — это гидромеханическое или электромеханическое устройство, которое отслеживает перепад давления рабочей жидкости до и после фильтрующего элемента. Если штора забита металлической стружкой, деградировавшим маслом или эмульсией, гидравлическое сопротивление возрастает, и датчик подает соответствующий сигнал оператору. Регулярный контроль этих показателей на наших испытательных стендах доказывает: своевременная реакция на индикацию спасает аксиально-поршневые узлы от масляного голодания. Мы ежедневно видим последствия игнорирования этих сигналов, когда на дефектовку привозят гидромоторы с глубокими задирами на распределительных шайбах и разрушенными плунжерами.

Механика процесса предельно прозрачна. Жидкость всегда ищет путь наименьшего сопротивления. Когда грязеемкость фильтра исчерпана, перепад давления (ΔP) достигает критической отметки, преодолевая усилие пружины перепускного (байпасного) клапана. Клапан открывается, и неочищенное масло вместе со всем абразивом устремляется напрямую в прецизионные узлы системы. Датчик засорения спроектирован так, чтобы сработать за 10-15% до момента открытия байпаса, давая механику время на остановку машины.

Визуальный индикатор: специфика эксплуатации

Визуальные модели оснащены манометрической шкалой, цветовым сектором или всплывающим флажком, где красная зона указывает на критическое сопротивление потоку. Обычно они тарированы на перепад от 1.5 до 2.5 бар на сливных линиях, и до 5-8 бар — на напорных контурах высокого давления. Главная проблема таких устройств — исключительно человеческий фактор. На экскаваторе, погрузчике или лесном харвестере колба может находиться под капотом или в слепой зоне для машиниста.

• Энергонезависимость. Механика не требует подключения к бортовой электросети спецтехники 12/24В, исключая риск отказа из-за обрыва проводки.

• Простота диагностики. Механику сразу видно физическое состояние пружины и контрольного флажка при выполнении базового технического обслуживания.

• Высокий риск пропуска сигнала. В условиях пыльного карьера или плотной застройки машинист физически не может непрерывно мониторить шкалу на корпусе маслостанции.

Электрические и визуально-электрические реле

Электрический датчик при достижении критического дифференциального давления физически замыкает или размыкает контакты микропереключателя. Сигнал выводится напрямую на панель приборов в кабине или на ПЛК (программируемый логический контроллер) промышленной линии. Для тяжелых гидравлических прессов или термопластавтоматов это критически важно: автоматика может принудительно прервать рабочий цикл, аппаратно предотвращая кавитацию главного качающего узла.

1. Моментальное оповещение. Предупреждающая лампа на панели загорается в ту же секунду, как происходит недопустимый скачок давления в магистрали.

2. Интеграция в телематику. Возможность настройки аварийной остановки гидролинии и передачи данных о состоянии машины механику в парк.

3. Уязвимость к вибрациям. На тяжелой гусеничной технике часто происходит повреждение коннекторов DIN или обрыв сигнального кабеля, что требует регулярного прозвона цепи мультиметром.

По каким параметрам мы подбираем датчики засорения?

Когда к нам в Подольск на ремонтную базу поступает спецтехника с полностью сгоревшим роторным узлом насоса, в 80% случаев причиной становится грязное масло, забитый фильтр и заклинивший байпас. Правильный подбор индикатора на этапе проектирования или модернизации гидросистемы исключает подобные сценарии. При комплектации новых фильтростанций наши инженеры учитывают резьбу присоединения, порог срабатывания и максимальное рабочее давление в конкретном контуре.

Важно понимать разницу между абсолютным давлением системы (которое может достигать 350-400 бар) и дифференциальным давлением, которое измеряет датчик (обычно не превышает 10 бар). Корпус индикатора должен выдерживать пиковые пульсации напора без деформации измерительной мембраны.

Как точно понять, когда менять фильтр гидравлики?

Ориентироваться исключительно на регламентные моточасы, указанные заводом-изготовителем (обычно это 500 или 1000 часов), крайне опасно. Фактическая скорость деградации фильтрующей шторы зависит от степени износа цилиндров, качества заливаемого масла, рабочей температуры окружающей среды и герметичности штоковых уплотнений, через которые затягивает пыль. Если вы заметили, что визуальный индикатор уходит в красную зону при холодном пуске агрегата — это допустимое физическое явление, вызванное высокой кинематической вязкостью замерзшей жидкости.

• Срабатывание на прогретом масле. Если датчик сигнализирует о превышении давления при достижении рабочей температуры гидросистемы (60-70°C), замена картриджа требуется немедленно.

• Появление стружки в баке. Даже если прибор молчит и не показывает перепада, наличие бронзовой или стальной пудры на магните в поддоне требует полной замены всех фильтроэлементов.

• Неисправность самого байпаса. При заклинивании перепускного клапана в открытом положении датчик будет давать ложные показания "чистоты", при этом система будет уничтожать сама себя абразивом.

Стоимость диагностики и механика ценообразования

Экономика ремонта гидравлики не терпит компромиссов. Ценообразование в нашей работе абсолютно прозрачно: заказчик платит не за субъективные догадки и потраченные часы, а за объективные инструментальные измерения, точную дефектовку узла и стендовые испытания. Комплексная диагностика с применением турбинных расходомеров, замером утечек в дренаж и проверкой предохранительных клапанов обходится в десятки раз дешевле, чем покупка новой поршневой группы. Мы показываем реальную картину износа.

Если датчики были проигнорированы, и маслостанция полна металлической взвеси, мы осуществляем полный цикл промывки гидролиний. Отметим, что мы занимаемся не только капитальным восстановлением агрегатов. У нас всегда можно купить новые гидромоторы, оригинальные гидронасосы, гидрораспределители и другие комплектующие для промышленного оборудования. Привозите снятый узел на нашу базу в Подольск для инструментальной проверки, либо закажите выезд мобильной бригады гидравликов с гидротестером прямо на ваш объект в Московской области.

Часто задаваемые вопросы

Можно ли промыть фильтр гидравлики вместо покупки нового?

Категорически нельзя, если речь не идет о металлической сетке всасывающего контура. Бумажные и стекловолоконные элементы рассчитаны на удержание частиц размером до 3-5 микрон. Попытка промыть их соляркой или продуть сжатым воздухом разрушает структуру пор шторы. После такой "экономии" вся скопившаяся грязь залпом летит прямиком в прецизионные зазоры насоса, вызывая его моментальный клин.

Почему индикатор загрязнения срабатывает зимой при запуске двигателя?

Холодное минеральное масло имеет высокую плотность. Оно с огромным трудом продавливается через микроскопические поры фильтра, создавая искусственно высокий перепад давления, на который и реагирует датчик. Если после прогрева гидравлики до 40-50 градусов стрелка возвращается в зеленую зону — повода для паники нет, система работает в штатном режиме.

Что делать, если на экскаваторе оборвало провода электрического реле?

До момента восстановления проводки автоэлектриком необходимо перед каждой сменой визуально осматривать дублирующий механический флажок (если он предусмотрен конструкцией корпуса). Эксплуатировать спецтехнику "вслепую" при интенсивных экскавационных нагрузках недопустимо — вы не узнаете момент открытия байпаса.

Куда обращаться, если стрела стала подниматься медленнее, а масло греется?

Падение скорости выполнения операций — первый технический признак сильных внутренних утечек или масляного голодания из-за забитых магистралей. Не ждите полного отказа машины в поле. Обращайтесь к нашим инженерам для проведения потокометрии контуров и снятия реальных рабочих характеристик под нагрузкой.
