Чтобы грамотно оформить заказ гидромотора и не спалить новый агрегат в первые часы работы, нужно опираться на строгие технические характеристики гидросистемы, а не на визуальное сходство корпуса. Практика показывает, что 80% возвратов связаны с тем, что при закупке путают направление вращения или игнорируют наличие дренажной магистрали. В результате при пуске моментально выдавливает сальник вала или рвет РВД. В этом материале мы детально разберем, как выбрать гидромотор под ваши задачи, используя данные с шильдика старого узла и принципиальную гидросхему машины.
Подбор аналога или оригинального узла всегда начинается с расшифровки заводской маркировки. Если табличка затерта, параметры гидромотора придется определять инструментальным путем в условиях цеха. Вот пять базовых характеристик, которые необходимо знать до оплаты счета.
1. Рабочий объем гидромотора. Это количество жидкости в кубических сантиметрах (см³), которое качающий узел пропускает через себя за один полный оборот вала. От этого значения напрямую зависит частота вращения при заданном расходе масла от насоса. Если поставить агрегат с меньшим объемом, вал будет крутиться быстрее, но с катастрофической потерей усилия.
2. Крутящий момент гидромотора. Определяет силовое воздействие на исполнительный механизм, будь то лебедка, шнек или привод хода экскаватора. Выражается в ньютон-метрах (Н·м). Важно учитывать номинальный и пиковый крутящий момент гидромотора. Если машина регулярно ловит клина при тяжелых работах, мотор с заниженным моментом быстро выйдет из строя из-за разрушения поршневой группы.
3. Максимальное рабочее давление. Характеристика измеряется в барах (bar) или мегапаскалях (МПа). Аксиально-поршневые машины рассчитаны на тяжелые режимы с пиками до 350-400 бар, тогда как шестеренные или героторные работают в диапазоне 150-250 бар. Перегрузка по давлению ведет к разрыву чугунного корпуса или срезанию крепежных болтов.
4. Тип присоединительного вала и фланца. Валы бывают шлицевые, шпоночные и конические. Фланец определяет крепежные отверстия (стандарты SAE, DIN, ISO). Ошибка в этом пункте означает, что вы просто не сможете состыковать агрегат с редуктором или муфтой без кустарных токарных доработок.
5. Направление вращения. Гидравлические моторы бывают правого, левого или реверсивного вращения. У реверсивных моделей обязательно присутствует порт дренажа для сброса внутренних утечек горячего масла прямо в бак, минуя напорные гидролинии.

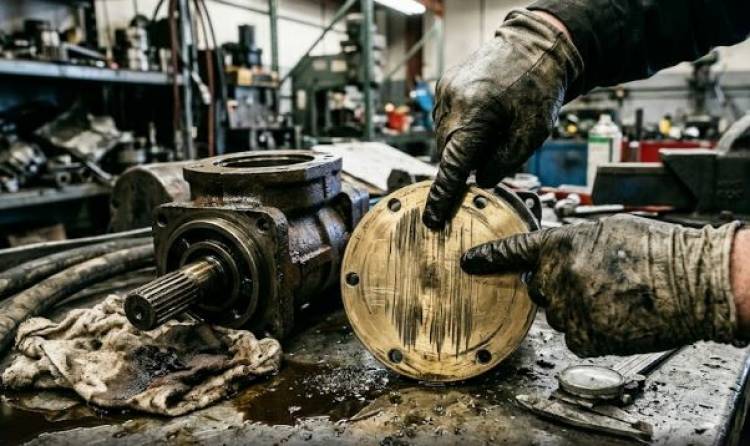

Даже если вы правильно определили все рабочие характеристики, агрегат можно легко угробить на этапе монтажа. Мы регулярно получаем в ремонт абсолютно новые моторы с глубокими задирами на распределительной шайбе.
• Отсутствие заливки масла перед пуском. Новый мотор поставляется с завода сухим. Если перед запуском не заполнить корпус гидравлической жидкостью через дренажный порт, первые секунды металл будет работать на сухую. Итог — тепловой прихват, стружка в системе и падение КПД.
• Подключение дренажа в линию обратки. У реверсивных моторов дренажную магистраль нужно выводить непосредственно в гидробак. Если врезать ее в общую сливную линию через тройник, возникнут скачки противодавления. Это гарантированно приводит к разрыву уплотнительной манжеты вала.
• Игнорирование промывки гидросистемы. Если старый мотор рассыпался внутри и погнал бронзовую стружку, установка нового без промывки бака и замены фильтроэлементов недопустима. Металлическая пыль попадет в прецизионные зазоры нового узла за пару часов активной работы, вызвав внутреннюю кавитацию.
Стоимость восстановления работоспособности машины сильно зависит от выбранного пути. В таблице ниже приведена структура вариантов, которая поможет понять, за что конкретно платит предприятие.
| Решение | Сроки реализации | Технические особенности |
|---|---|---|
| Покупка OEM-оригинала | От 2 до 12 недель (параллельный импорт) | Полное совпадение габаритов и гидросхемы. Самый дорогостоящий вариант, требующий длительного простоя техники. |
| Подбор премиум-аналога | В наличии или до 7 дней | Дешевле оригинала на 30-50%. Может потребоваться изготовление переходной плиты под нестандартный посадочный фланец. |
| Капитальный ремонт с испытаниями | От 2 до 5 рабочих дней | Замена качающего узла, притирка плит, опрессовка. Восстанавливает заводские характеристики за 40% цены нового. |
Если старый узел начал сильно греться, терять обороты под нагрузкой или течь по валу, не спешите списывать его в металлолом. Зачастую проблема кроется в локальном износе, а не в полном разрушении. На нашей базе в Москве установлен специализированный обкаточно-тормозной стенд. С помощью цифровых расходомеров мы имитируем реальные условия работы тяжелой спецтехники. Это позволяет точно измерить объемные потери и давление страгивания.
• Замер внутренних утечек в дренаж. Показывает степень износа поршней или шестерен. Если перетечки превышают допуски, мотор физически не сможет развить номинальное усилие.
• Тест на пиковую нагрузку. Постепенно перекрывая дроссель на стенде, мы поднимаем давление до рабочих 350 бар, фиксируя падение крутящего момента и рост температуры масла в динамике.
• Инструментальная проверка геометрии. Дефектовка посадочных мест под подшипники и замер радиального биения шлицевого вала.
Смонтировать агрегат можно, но он неизбежно потеряет в крутящем моменте. Скорость вращения вала увеличится, однако при столкновении с серьезным сопротивлением (например, вязкий суглинок на буровой установке) мотору не хватит силы, и вал остановится. Параллельно возрастет тепловая нагрузка на всю систему.
У однонаправленных нереверсивных моторов нужно осмотреть гидравлические порты. Как правило, подводящий порт высокого давления имеет меньшее проходное сечение, чем сливной. Если оба порта идентичны и есть дополнительное отверстие меньшего диаметра на корпусе — это реверсивный мотор, а маленькое отверстие служит для подключения дренажной линии.
В абсолютном большинстве случаев причина кроется в превышении допустимого давления внутри корпуса. Это возникает из-за заужения сечения дренажного РВД, забитого сливного фильтра в гидробаке или грубой ошибки монтажа, когда слив по ошибке заводят в высоконапорную магистраль.
В подобных ситуациях мы снимаем точные посадочные размеры (диаметр вала, тип шлицев, вылет фланца) и подбираем аналог по кубатуре и давлению из доступных промышленных линеек. В крайних случаях в цеху изготавливается переходная плита или меняется ответная полумуфта на механизме.
Закупка сложных гидравлических компонентов наугад всегда обходится предприятию дороже профессиональной диагностики. Если ваша техника встала, привозите снятый агрегат в наш цех в Подольск на глубокую инструментальную дефектовку. Мы разберем узел на монтажном столе, микрометром измерим износ распределительных линз, поршней и подшипниковых узлов.
Если восстановление экономически нецелесообразно, инженеры подберут 100% совместимый аналог, исходя из фактических замеров. Для комплексной оценки всей гидросхемы вы можете заказать выезд мобильной бригады по Москве и Московской области. Наши специалисты приедут с портативным гидротестером, снимут графики расхода масла и локализуют неисправность прямо на вашей стройплощадке.
