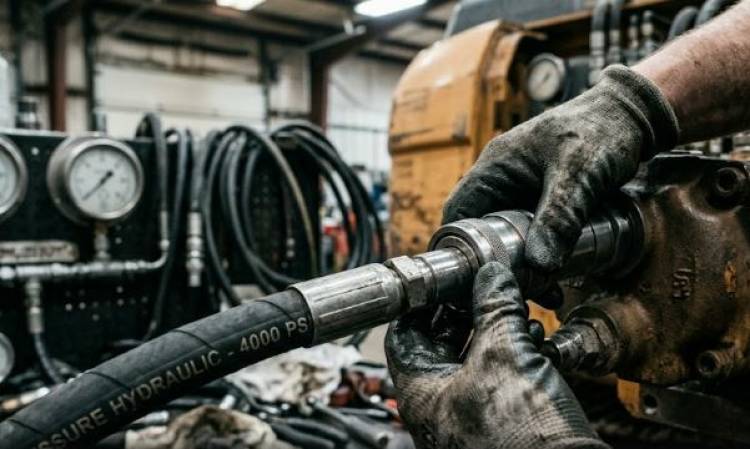

От правильного определения стандарта БРС зависит герметичность гидросистемы и фактический ресурс подключаемого оборудования. Быстроразъемные соединения делятся на три основные группы: ISO A (сельхозтехника), ISO B (промышленные линии) и Flat Face (тяжелая строительная спецтехника). Если перепутать тип при заказе, вы либо физически не сможете состыковать гидравлическую линию, либо получите пробой уплотнений при первых же скачках давления в системе. Разберем, как определить тип быстроразъемного соединения прямо на объекте и на какие технические параметры смотреть.
На испытательном стенде в Подольске мы регулярно разбираем гидромоторы с выдавленными сальниками, причиной которых стали неверно подобранные соединительные муфты. Заужение канала или несовпадение клапанов приводит к дросселированию потока и перегреву рабочей жидкости. Разница между стандартами заключается в форме запорного клапана, номинальной пропускной способности и устойчивости к жестким гидроударам.
• Стандарт ISO A. Классический и самый массовый вариант с конусным (сферическим) клапаном. Применяется на магистралях, где номинальное рабочее давление не превышает 250-300 бар. Главный технический нюанс: при размыкании контура всегда теряется несколько капель гидравлического масла, а в систему может попасть микроскопическая пыль.
• Стандарт ISO B. Отличается усиленной конструкцией стального золотника и увеличенным проходным сечением при тех же наружных габаритах. Держит пиковые нагрузки до 350-400 бар. Этот стандарт БРС массово ставится на промышленные станки, прессы и металлургические гидравлические линии, где важна стабильность потока.
• Стандарт Flat Face (FIRG). Муфты с абсолютно плоской поверхностью смыкания. Конструкция полностью исключает попадание грязи в гидросистему и утечки гидравлической жидкости при рассоединении рукавов высокого давления (РВД). Это обязательный стандарт для современных экскаваторов, буровых установок и погрузчиков, работающих в условиях экстремальной запыленности.
Практика показывает, что заводская лазерная маркировка на корпусе стальной муфты стирается за пару месяцев интенсивной работы на объекте. Чтобы точно идентифицировать розетку (маму) и ниппель (папу), механику потребуется обычный штангенциркуль и визуальный осмотр торцевой части.
1. Осмотр торца ниппеля. Если на рабочем конце виден явно выступающий конус или сфера — это однозначно серия ISO A или B. Если торец абсолютно плоский, без выступающих элементов клапана — перед вами Flat Face.
2. Замер наружного диаметра. Вставляем штангенциркуль и измеряем посадочную часть ниппеля. Для самой ходовой полудюймовой резьбы (1/2") наружный диаметр ниппеля ISO A составит строго 20.5 мм, а для стандарта ISO B он будет равен 23.5 мм. Перепутать их после замера невозможно.
3. Идентификация резьбовой части. С помощью резьбомера определите шаг и профиль резьбы на хвостовике (цилиндрическая BSP, коническая NPT или стандартная метрическая). Ошибка на этом этапе приведет к срыву резьбы при монтаже муфты на шланг.
Разброс цен на комплектующие для гидросистем на рынке Московской области весьма широк. Часто снабженцы пытаются сэкономить, закупая дешевые аналоги китайского производства. В итоге техника получает масляное голодание, кавитацию гидронасоса из-за зауженного проходного сечения или клин запорного механизма. Объективная стоимость профессиональной гидравлической арматуры формируется из трех жестких технических факторов.
• Качество сплава и термообработка. Высокоуглеродистая сталь с индукционной закалкой рабочей зоны замка стоит дороже "сырого" металла, но она не деформируется и не "слизывается" даже после тысячи циклов смыкания под давлением.
• Материал эластомеров (уплотнений). Стандартные кольца из NBR работают при температуре масла до +100°C. Если в спецификации производителя указан Viton (FKM), цена узла возрастает, но такое соединение выдерживает нагрев до +200°C и не дубеет от агрессивных присадок.
• Наличие предохранительного замка. Конструкция с блокировкой от случайного размыкания удорожает деталь на 15-20%. Однако она гарантированно защищает напорную магистраль от самопроизвольного сброса шланга при сильных вибрационных нагрузках на стреле экскаватора.
| Тип (Стандарт) | Макс. давление (бар) | Утечка при размыкании | Сфера применения |
|---|---|---|---|
| ISO A | До 300 | 1-3 мл (капли) | Сельхозтехника, легкая гидравлика, тракторы |
| ISO B | До 400 | 1-3 мл (капли) | Промышленные стенды, прессы, станки |
| Flat Face | До 350-450 | Отсутствует | Экскаваторы, погрузчики, гидромолоты, пыльные среды |
Нет, это физически невозможно. У них критически разные диаметры посадочных мест и совершенно разная кинематика запирающего клапана. Попытка запрессовать их силой приведет к необратимому разрушению уплотнений и пружин обоих элементов.
Обычно это происходит из-за высокого остаточного давления в гидромагистрали (запертое масло). Магистраль "дубеет". Для таких тяжелых случаев выпускаются специальные версии плоских муфт со встроенным декомпрессором, которые позволяют легко стравить внутреннее давление при подключении линии.
Все зависит от температурного режима и вибраций. По регламенту, если при сомкнутой магистрали на корпусе появляются первые масляные "потения" (в среднем это происходит через 1500-2000 моточасов наработки), тефлоновые и резиновые опорные кольца подлежат немедленной замене.
Напрямую и очень жестко. Зауженное сечение (когда на мощный насос ставят БРС меньшего размера через переходники) создает сильное сопротивление. Жидкость разогревается, теряет вязкость, а сам гидромотор не выдает нужный крутящий момент. Всегда подбирайте муфты с оглядкой на номинальный расход литров в минуту.
Если навесное гидрооборудование вашей спецтехники начало терять мощность, греться или подтекать по валам, проблема может скрываться не только в соединениях. Привозите снятые агрегаты на нашу ремонтную базу — город Подольск. Мы проведем полную инструментальную дефектовку на гидравлическом испытательном стенде, проверим реальный объемный КПД, выявим причину внутренних утечек и подберем правильные запчасти строго под ваши номинальные рабочие давления.
