Чтобы установить новое навесное оборудование и заставить его работать штатно, требуется дополнительная секция гидрораспределителя с соответствующей пропускной способностью. На практике интеграция нового контура требует точного согласования рабочего давления в системе и типа золотниковой пары под конкретную кинематику грейфера, ротатора или гидромолота. Ошибка в расчете литража ведет к перегреву гидравлической жидкости, эффекту дросселирования и выдавливанию уплотнений. Поэтому перед вмешательством в штатную гидросхему механики замеряют текущие показатели потока на сливной магистрали.
Монтаж нового контура не сводится к банальному прикручиванию железа. Любая гидрофикация тягача или экскаватора начинается с ревизии источника потока — насоса. Если штатный гидроагрегат выдает 80 литров в минуту, а вы ставите секцию, рассчитанную на 40 литров, образуется гидравлическое сопротивление. Избыток масла будет постоянно стравливаться через предохранительный клапан, превращая полезную энергию в разрушительное тепло.
Чтобы избежать кавитации и масляного голодания, мы собираем технические характеристики машины. На нашей базе в Подольске перед подбором комплектующих техника проходит гидравлический тест с использованием накладных расходомеров.
1. Рабочее давление. Для легких манипуляторов и щеток достаточно 160-200 бар, для тяжелых крано-манипуляторных установок и гидромолотов потребуется узел, выдерживающий пики до 300-350 бар.
2. Пропускная способность. Номинальный расход через золотник должен превышать максимальную подачу гидронасоса на 10-15%, чтобы исключить нагрев при прохождении потока в нейтральном положении.
3. Тип управления. Механическое (тросики, тяги), электромагнитное (дискретные соленоиды) или электрогидравлическое пропорциональное для плавного позиционирования рабочего органа.

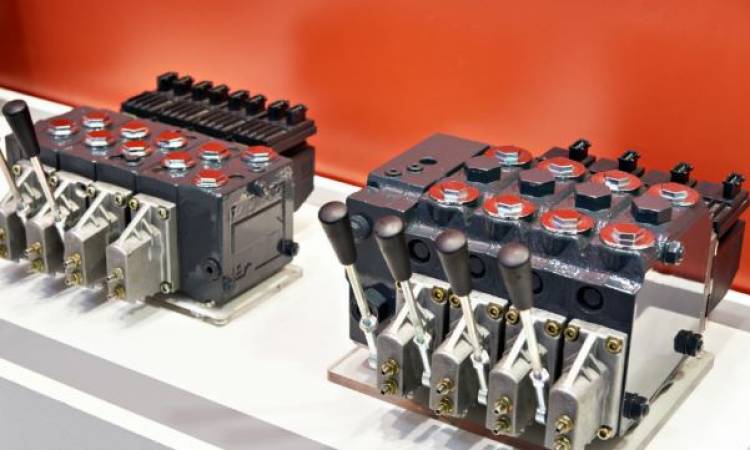

На рынке спецтехники присутствуют два основных конструктивных типа гидравлических распределителей. Моноблочные имеют цельный чугунный корпус — они дешевле в закупке, реже текут по стыкам из-за отсутствия межсекционных швов, но абсолютно не поддаются модернизации. Если у вас стоит моноблок, установка гидрораспределителя под дополнительную линию потребует полной замены всего узла или монтажа отдельного делителя потока.
Секционные модели собираются из отдельных плит, стянутых шпильками. В этом случае рабочая секция распределителя просто докупается и монтируется в существующий пакет. Это позволяет гибко настраивать контуры под задачи: например, ставить плавающий золотник на отвал и стандартный цилиндрический с закрытым центром — на захват.
| Характеристика | Моноблочные | Секционные |
|---|---|---|
| Модернизация | Невозможна (только замена в сборе) | Свободное добавление и удаление секций |
| Риск утечек | Минимальный (цельный корпус) | Выше (требуют строгой затяжки шпилек динамометрическим ключом) |
| Ремонтопригодность | При задирах золотника меняется весь узел | Меняется только поврежденная плита |
Стоимость аппаратного расширения гидравлики складывается из цены узлов и объема монтажных операций. Наш цех занимается также продажей гидромоторов и гидронасосов, поэтому мы видим техническую картину в комплексе: часто для работы энергоемкой навески (например, мульчера или фрезы) приходится менять не только распределитель, но и сам питающий насос. Смета формируется на основе данных дефектовки и расчета гидролиний.
• Базовый агрегат. Цена самой секции, уплотнительных O-ring колец, стяжных шпилек увеличенной длины, штуцеров и переходных плит.
• Расходные материалы. Изготовление новых рукавов высокого давления (РВД) под изменившуюся конфигурацию, свежее гидравлическое масло для доливки, замена фильтроэлементов.
• Трудозатраты механиков. Демонтаж старого узла, переборка пакета секций, промывка каналов, сборка с заводским моментом затяжки и финальная опрессовка контура на испытательном стенде.
Самая частая проблема, с которой разобранные агрегаты попадают к нам в ремонт — игнорирование настройки предохранительного клапана (Main Relief Valve). Заводская настройка новой секции из коробки может составлять 150 бар, тогда как рабочая система экскаватора функционирует на 280 барах. При попытке поднять груз навеска просто не тянет нагрузку, сливая поток в бак.
Другая критическая ошибка — отсутствие независимой линии дренажа при подключении вращателей. Если слив с мотора завести прямо в распределитель, где присутствует гидродинамический подпор, сальник вала выдавит в первые пять минут работы под нагрузкой.
• Несоответствие схем центров. Использование золотника с закрытым центром в системе с шестеренчатым насосом без разгрузочного клапана приводит к мгновенному перегреву и разрыву чугунного корпуса.
• Загрязнение при сборке. Попадание металлической стружки или песка между секциями при стягивании пакета гарантирует сквозные внутренние перетечки. Сборка узлов должна проводиться в беспылевой зоне.
• Перетяжка шпилек. Превышение допустимого крутящего момента деформирует секцию на сотые доли миллиметра, из-за чего золотники начинает физически клинить в корпусе.
Необходимо найти металлическую табличку (шильдик) на корпусе или замерить внутренний диаметр присоединительных портов штангенциркулем. Порты 3/8 дюйма обычно пропускают 40-50 л/мин, 1/2 дюйма — до 80 л/мин, 3/4 дюйма — до 120 л/мин. Точный фактический показатель мы снимаем турбинным расходомером непосредственно на стенде.
Да, но только если две функции не будут использоваться машинистом одновременно. Дивертор (электромагнитный кран) перенаправляет поток от одной активной линии к другой. Это технически простой способ получить дополнительный контур для редких операций, например, для раскрытия челюстей ковша.
Нет. Достаточно слить рабочую жидкость из гидробака ниже уровня всасывающего патрубка или создать в баке технический вакуум с помощью вакуумной установки. Это удержит масло в магистралях при размыкании РВД и предотвратит завоздушивание системы.
Собранный многосекционный пакет подключается к гидравлической станции. Настраивается номинальное давление срабатывания клапанов, после чего золотники прогоняются во всех рабочих режимах с имитацией статической и динамической нагрузки. Мастер контролирует отсутствие внутренних перетечек и герметичность стыков.
Бесконтрольное вмешательство в штатные гидравлические схемы машин приводит к длительным простоям техники и дорогостоящим поломкам аксиально-поршневых насосов. Если вам требуется расширение функционала тягача или погрузчика под новые задачи, привозите снятый агрегат на дефектовку в наш профильный цех в Подольске. Мы также предоставляем услугу выезда ремонтной бригады по Московской области. Инженеры подберут комплектующие строго по гидравлической схеме вашей машины, выставят рабочие давления на клапанах и проведут полномасштабные стендовые испытания перед монтажом на технику.
