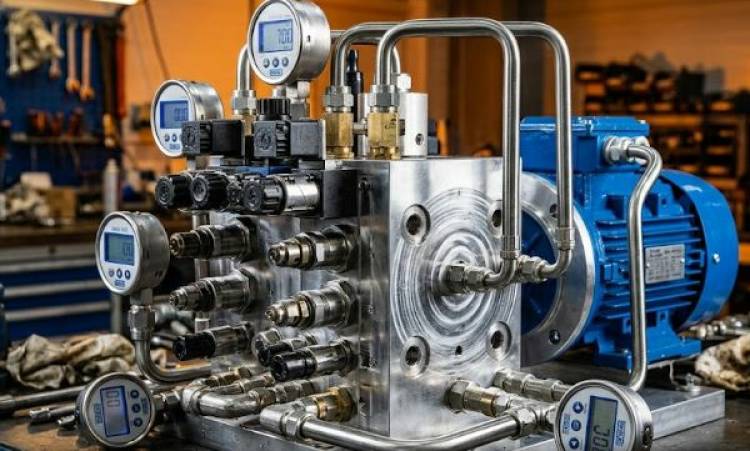

Монтажная плита гидравлической системы — это монолитный стальной или алюминиевый коллектор с внутренними каналами, который напрямую коммутирует распределители, клапаны и гидролинии. Переход на интегрированный гидравлический блок решает проблему компоновки в тесных отсеках спецтехники и промышленных прессов. На нашем испытательном стенде мы регулярно видим, как отказ от шлангов повышает КПД системы минимум на 10-12% за счет устранения турбулентности потока в угловых фитингах. Кроме того, в нашем центре мы продаем новые гидромоторы, гидронасосы и сопутствующее оборудование для реализации подобных проектов.
Традиционная трубная или шланговая разводка неизбежно страдает от кавитации. Когда поток масла под давлением 315 бар проходит через десяток штуцеров с резкими перепадами сечения, расходомеры фиксируют серьезные просадки. Интегрированное решение с расточенными под нужным углом каналами минимизирует гидравлическое сопротивление. Рассмотрим ключевые технические плюсы такого перехода.
• Жесткость отклика. Реакция гидроцилиндра или гидромотора на команду оператора происходит моментально, без миллисекундных задержек на расширение резины рукава.
• Локализация утечек. Вместо двадцати резьбовых соединений DKO или JIC в контуре остается только стык между плитой и аппаратом с уплотнением O-ring.
• Компактность узла. Блок управления занимает в 3-4 раза меньше места, что критично для буровых установок, автокранов и компактных экскаваторов.
Общепринятая международная сборка по схеме CETOP позволяет стыковать аппаратуру разных производителей на единой плоскости. Плиты изготавливаются под жесткие стандарты условного прохода: NG6 (CETOP 3), NG10 (CETOP 5) и выше. Это значит, что посадочные отверстия под напорную магистраль (P), слив (T) и рабочие отводы (A, B) всегда находятся на заданных координатах. Мы проверяем плоскостность привалочных поверхностей с допуском не более 0.01 мм на 100 мм длины — только так можно гарантировать, что при давлении в 350 бар масло не пробьет уплотнительные кольца на стыках.
Процесс интеграции модульного узла требует точного соблюдения технологической цепочки. Любая ошибка в расчетах приведет к перегреву рабочей жидкости или эффекту дросселирования в узких каналах.
1. Проектирование каналов. Расчет проходных сечений под номинальный расход (например, 80 л/мин для NG10), создание 3D-модели пересечений без мертвых зон.
2. Механическая обработка. Глубокое сверление и фрезеровка цельнотянутого проката. Обязательное удаление заусенцев из внутренних полостей, чтобы стружка не заклинила золотник.
3. Монтаж гидроаппаратуры. Послойная установка предохранительных, редукционных и распределительных клапанов по принципу модульного «бутерброда».
4. Опрессовка на стенде. Подача пикового давления с контролем перетечек через высокоточные электронные датчики WIKA.
Клиенты часто задают вопрос о стоимости монолитных блоков управления. Цена складывается не из массы металлической болванки. В стоимость закладывается инженерный расчет гидравлической схемы, машинное время сложной ЧПУ-обработки и финишная шлифовка. Мы закупаем сертифицированный прокат стали 40Х или высокопрочный алюминий Д16Т для систем низкого давления, чтобы полностью исключить скрытые микротрещины в теле детали. Если вы эксплуатируете тяжелую технику в Московской области, инвестиции в переделку системы окупаются за несколько месяцев работы только за счет снижения простоев из-за лопнувших РВД.
| Элемент затрат | Техническое описание | Влияние на смету |
|---|---|---|
| Материал заготовки | Сталь 40Х (для высоких давлений) или алюминиевые сплавы (до 250 бар). | Около 15-20% от общей стоимости проекта. |
| Станочная обработка | Глубокое сверление, нарезание дюймовых и метрических резьб, торцевание плоскостей. | Около 40-50% (основная статья расходов). |
| Компоненты обвязки | Картриджные клапаны, заглушки, гидрораспределители CETOP, крепеж. | Зависит от выбранного бренда аппаратуры. |
Голый кусок металла с отверстиями не будет выполнять работу — его нужно грамотно обвесить управляющей аппаратурой и запитать от надежного источника давления. Мы не просто собираем схемы, мы продаем новые гидромоторы, гидронасосы, гидрораспределители и пропорциональную аппаратуру для закрытых и открытых контуров. Все агрегаты перед выдачей клиенту или установкой на проектируемый узел проходят обязательную обкатку и настройку рабочих параметров.
• Аксиально-поршневые гидронасосы. Агрегаты для контуров высокого давления с регулируемым рабочим объемом и LS-управлением.
• Героторные гидромоторы. Высокомоментные узлы для привода конвейерных лент, лебедок и ходовой части спецтехники.
• Картриджные клапаны. Ввертная аппаратура (предохранительные, тормозные, обратные клапаны), которая монтируется прямо в тело плиты для управления потоком без внешних труб.
Для мобильной гидравлики с рабочим давлением до 250 бар часто применяют алюминиевые сплавы (В95, Д16Т) ради снижения веса конструкции. Для тяжелых промышленных прессов, термопластавтоматов и систем с давлением 315-400 бар используется исключительно углеродистая сталь или высокопрочный чугун (ВЧ50), способный длительное время выдерживать усталостные циклические нагрузки.
Да, это одна из самых востребованных процедур при капитальном ремонте техники. Инженер снимает гидросхему машины, анализирует циклограмму работы исполнительных органов и проектирует единый монолитный узел, который устанавливается на раму вместо сложной и небезопасной паутины шлангов.
Техническое обслуживание максимально упрощается. Процесс сводится к выкручиванию неисправного картриджа ключом и установке нового. Механику не нужно отсоединять магистрали, менять медные шайбы и сливать десятки литров гидравлического масла со всей системы — достаточно просто сбросить давление.
Внутренние трещины, приводящие к скрытым перетечкам, не подлежат сварке или восстановлению композитами. Блок полностью отбраковывается, а деталь изготавливается заново. Именно поэтому мы применяем ультразвуковую дефектоскопию стальных заготовок еще до начала фрезерных работ, отсекая металл с раковинами.
Если гидросистема вашей техники постоянно течет по фитингам, рукава перетираются от вибрации, а потери мощности мешают нормальной работе — пора переходить на монолитные инженерные решения. Привозите ваш проблемный агрегат на нашу ремонтную базу в Подольск для инструментальной диагностики. Мы рассчитаем проект, подберем новые гидромоторы или гидронасосы с нашего склада и соберем жесткий, необслуживаемый узел, который выдержит самые суровые условия эксплуатации. Для габаритных промышленных линий и тяжелой спецтехники возможен выезд бригады гидравликов на объект.
