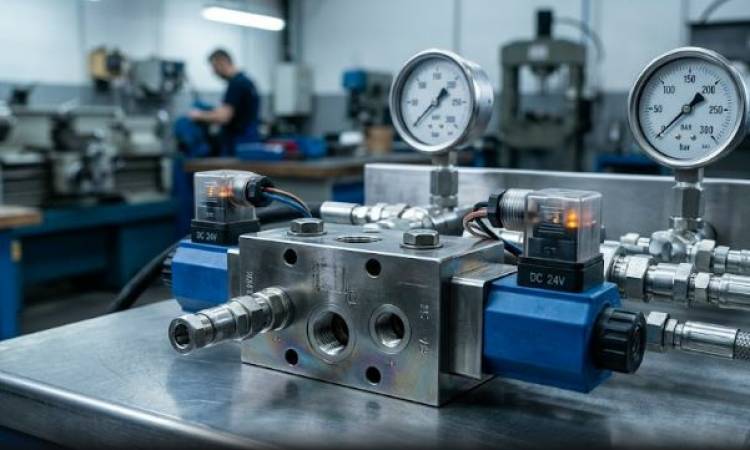

Электромагнитный гидрораспределитель — это направляющий аппарат, который перенаправляет, открывает или перекрывает поток рабочей жидкости в гидросистеме по электрическому сигналу от контроллера. Такие узлы критически важны, когда требуется автоматизация гидравлики на прессах, термопластавтоматах или мобильной спецтехнике. Подача напряжения на катушку (соленоид) сдвигает внутренний элемент, мгновенно меняя направление потока гидравлического масла к цилиндрам или гидромоторам. Мы на испытательных стендах ежедневно тестируем эти компоненты при давлении до 350 бар и наглядно видим, как малейший износ влияет на время срабатывания и общую производительность машины.
В промышленном оборудовании и тяжелых машинах чаще всего применяется именно золотниковый распределитель. Его массивная конструкция позволяет выдерживать высокие циклические нагрузки при резких перепадах давления. Внутри чугунного или стального литого корпуса перемещается цилиндрический золотник с проточками. Точность изготовления этой пары составляет микроны. Масляная пленка между корпусом и золотником работает как гидродинамический подшипник и одновременно как уплотнение.
Для стационарных станков ЧПУ и заводских прессов стандартом считается питание управляющих катушек 110В или 220В переменного тока. Это обусловлено спецификой электрощитовых сборок цехов. В мобильной спецтехнике — экскаваторах, буровых установках, манипуляторах — доминирует распределитель 24в постоянного тока, реже встречаются варианты на 12В. От стабильности подаваемого напряжения напрямую зависит сила втягивания электромагнита.
Если катушка "проседает" по питанию, золотник не доходит до крайнего рабочего положения. В этот момент начинаются массивные внутренние перетечки рабочей жидкости в сливную магистраль. Цилиндр теряет толкающее усилие, а гидросистема начинает активно перегреваться из-за дросселирования масла через узкие щели.
При разборке гидрооборудования на нашей ремонтной базе мы фиксируем одни и те же аппаратные проблемы:
• Перегорание обмотки соленоида. Возникает из-за механического заклинивания золотника. Ток удержания резко возрастает, обмотка плавится, и клапан перестает реагировать на сигналы.
• Абразивный износ рабочих кромок. Металлическая стружка или песок в масле стачивают посадочные места. Внутренние утечки превышают допустимые заводские нормы в 15-20 мл/мин.
• Усталость или излом возвратных пружин. Клапан перестает центрироваться в нейтральном положении при снятии электрического сигнала. Исполнительный механизм продолжает неконтролируемое движение.
Многие механики задаются вопросом, стоит ли восстанавливать узел при поломке. Механика ценообразования здесь опирается на характер повреждения. Если сгорел только электромагнит (штеккерная или DIN-катушка), мы меняем его за 15 минут — заказчик оплачивает саму деталь и минимум трудозатрат. Если же изношена прецизионная пара "корпус-золотник" или повреждены каналы, восстанавливать геометрию экономически невыгодно. В таких случаях мы настоятельно рекомендуем гидрораспределитель с электромагнитным управлением купить со склада, избегая долгих простоев техники.
Поскольку наша компания занимается также продажей гидромоторов и гидронасосов, мы обеспечиваем комплексный подход. Наличие собственной ремонтной базы в Подольске позволяет нам сразу проверить новый или восстановленный клапан на гидравлическом стенде перед отгрузкой клиенту. Мы даем реальную гидравлическую нагрузку, исключая заводской брак.
Любой агрегат, который проходит через наш цех, подвергается строгим замерам по протоколу:
1. Тест на герметичность (опрессовка). Подаем пиковое статическое давление до 315-350 бар, блокируем порты и замеряем утечки по стыкам и внутренним каналам.
2. Контроль времени отклика. С помощью осциллографа фиксируем время срабатывания золотника на подачу ШИМ-сигнала или дискретного тока (норма составляет от 15 до 50 миллисекунд).
3. Замер пропускной способности. Подключаем турбинный расходомер, который фиксирует фактический объем литров в минуту, сверяя данные с паспортом агрегата.
Для наглядности приводим сравнение базовых характеристик популярных типоразмеров (Ду — условный проход), которые мы обслуживаем:
| Условный проход (Ду) | Номинальный расход (л/мин) | Макс. давление (бар) | Типичное применение |
|---|---|---|---|
| Ду 6 (NG6 / CETOP 3) | До 60 - 80 | 315 - 350 | Станки, пилотное управление, малая техника |
| Ду 10 (NG10 / CETOP 5) | До 120 - 150 | 315 | Промышленные прессы, термопластавтоматы |
| Ду 16 (NG16 / CETOP 7) | До 300 | 350 | Тяжелая металлургия, крупногабаритная спецтехника |
| Моноблочные 24В | От 40 до 160 | 250 - 315 | Экскаваторы, краны-манипуляторы, тракторы |
Подбор начинается с анализа гидравлической схемы. Нужно точно знать гидросхему золотника (например, схема 44, 64 или 34), требуемый литраж и рабочее давление гидронасоса. Ошибка в выборе типа центрирования или перекрытия каналов приведет к жестким гидроударам в системе или самопроизвольному опусканию стрелы с грузом. Учитывайте условия среды: для уличной техники, где перепады температур и влажность постоянны, требуются катушки с классом защиты IP65 и выше.
Перед тем как демонтировать старый аппарат, проверьте смежные узлы линии:
• Состояние фильтроэлементов. Грязь и стружка в системе уничтожат прецизионные кромки нового распределителя за пару моточасов.
• Параметры электросети. Проверьте мультиметром, доходят ли стабильные вольты и амперы до фишки под нагрузкой.
• Сливная и дренажная магистраль. Забитый фильтр на сливе создает избыточный подпор, который физически блокирует перемещение золотника.
Технически это возможно только в том случае, если посадочный диаметр шейки электромагнита и ход плунжера совпадают. Однако придется менять коннекторы, реле и полностью переделывать управляющую электрику щита станка.
Нормальная рабочая температура соленоида под постоянным напряжением составляет 80-90°C. Если пластик плавится или идет дым, значит золотник заклинило от загрязнений, либо подаваемое напряжение значительно превышает номинал.
Да, это базовый этап проверки. На стенде мы подключаем высокоточные расходомеры к каналам А и В, замеряя внутренние перетечки в нейтральном и рабочих положениях. Для агрегатов с наработкой допускается небольшое увеличение утечек, но не более 15-20% от паспортного номинала. Все, что выше — бракуется.
Прерывистое движение — прямой признак завоздушивания системы или механического подклинивания золотника. В этом случае требуется полная дефектовка: снятие узла, разборка, промывка в ультразвуковой ванне и визуальный инструментальный осмотр кромок на предмет глубоких задиров.
Не гадайте, почему пропало рабочее давление, греется масло или не срабатывает исполнительный механизм. Привозите снятые агрегаты в наш цех в Подольске. Мы установим распределитель, гидронасос или гидромотор на стенд, дадим реальную эксплуатационную нагрузку и через 30-40 минут выдадим точное техническое заключение с графиками. Если ремонт невозможен, подберем новый клапан нужной конфигурации из наличия. Для крупногабаритной спецтехники и стационарных промышленных линий доступен заказ выездной бригады гидравликов с мобильным диагностическим оборудованием прямо на объект заказчика.
