Выбор гидравлического аккумулятора: мембранный, баллонный или поршневой?

Как осуществляется выбор гидроаккумулятора для системы?

Выбор гидроаккумулятора базируется на трех физических параметрах: требуемом полезном объеме, максимальном рабочем давлении и скорости отдачи жидкости в магистраль. Установка неправильного типа гидропневмоаккумулятора неизбежно приводит к кавитации в насосной группе и разрыву трубопроводов при гидроударах. В нашей практике на испытательном стенде (Подольск, Московская область) мы регулярно видим разорванные груши из-за неправильной предзарядки техническим азотом. Разберем технические отличия и ограничения трех основных видов накопителей энергии для гидравлических контуров.

Чем отличается мембранный аккумулятор от баллонного?

Мембранные модели (диафрагменные) рассчитаны на малые гидросистемы, их объем редко превышает 2,5–3 литра. Внутри стального сферического корпуса завальцована эластомерная диафрагма, герметично разделяющая азот и гидравлическое масло. Они отличаются высокой скоростью срабатывания, поэтому отлично гасят высокочастотные пульсации от работы аксиально-поршневых агрегатов.

• Мембранный тип. Рабочее давление достигает 250–330 бар. Замена внутренней мембраны невозможна, при ее прорыве агрегат полностью списывается.

• Баллонный тип. Емкость варьируется от 1 до 55 литров. Внутри колбы находится сменная эластомерная груша. Рабочее давление стандартных линеек составляет до 350 бар.

Баллонный аккумулятор полностью ремонтопригоден. При падении давления в азотной полости достаточно сбросить давление масла, выкрутить зарядный клапан, извлечь поврежденный баллон снизу и установить новую грушу. Наша компания продает новые гидромоторы, гидронасосы и другое оборудование, и мы часто подбираем к ним баллонники для компенсации утечек в затяжных рабочих циклах термопластавтоматов.

Где применяется поршневой гидроаккумулятор?

Если спецификация требует накопить от 50 до 300 литров минерального масла и мгновенно отдать его в гидроцилиндр, проектировщики закладывают поршневой гидроаккумулятор. Конструктивно это толстостенная хонингованная гильза, внутри которой ходит металлический поршень с полиуретановыми или фторопластовыми уплотнениями.

1. Тяжелая дорожно-строительная спецтехника. Внедряется в системы аварийного опускания стрелы экскаваторов, грейдеров и буровых установок.

2. Промышленные ковочные прессы. Обеспечивает высокий пиковый расход в короткий промежуток времени (вплоть до 10 000 литров в минуту).

3. Линии непрерывной разливки металла. Осуществляет компенсацию температурного расширения жидкости в горячих цехах.

Из чего складывается цена и ремонт оборудования?

Стоимость напрямую зависит от литража, материала корпуса (углеродистая или нержавеющая сталь) и типа применяемого эластомера. Дешевле всего обходятся мембранные компенсаторы, но при пробое диафрагмы приходится оплачивать новый узел целиком. Баллонные модификации дороже на старте, однако груша из нитрильного каучука (NBR) обходится в 3-4 раза дешевле самого аккумулятора в сборе. Поршневые версии требуют высокоточной расточки и полировки гильзы, что формирует высокий базовый ценник.

Работая с промышленными предприятиями (Подольск, Московская область), мы часто фиксируем задиры на поршнях из-за высокого уровня загрязнения масла. Правильное обслуживание подобных узлов включает в себя:

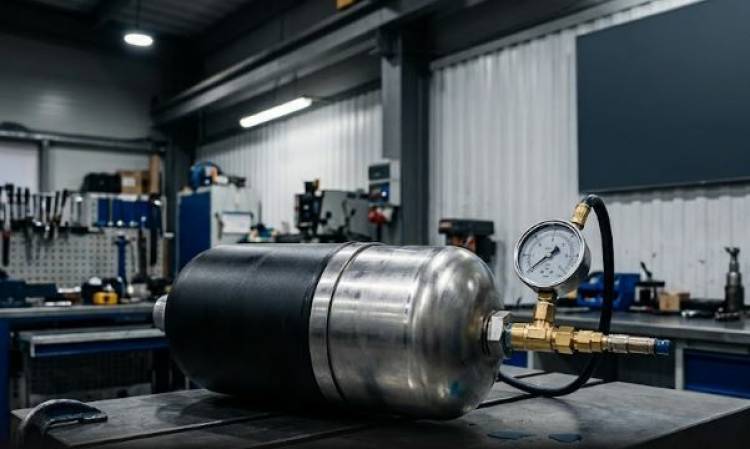

• Проверку предзарядки. Выполняется с помощью зарядного устройства с манометром и редуктором.

• Настройку давления. Газовая полость заправляется на 10-15% ниже минимального рабочего давления гидравлического контура.

• Строгий монтаж. Баллонные агрегаты устанавливаются исключительно вертикально газовым клапаном вверх, чтобы тарельчатый клапан не повредил эластомер.

FAQ: Частые вопросы по аккумуляторам давления

Как проверить давление газа без манометра?

Никак. Нажатие на золотник отверткой покажет лишь наличие газа, но не его давление. Для точного замера к клапану подключается поверенное зарядное устройство, а гидросистема в этот момент должна быть полностью сброшена в бак.

Почему разрывает грушу в колбе?

Первопричина — падение давления газа ниже допустимого предела из-за естественных утечек. Во время рабочего цикла груша чрезмерно сжимается и физически закусывается тарельчатым масляным клапаном. Вторая причина — перегрев гидравлической жидкости свыше 80 градусов Цельсия, что запускает процесс термического разрушения каучука.

Каким газом производить заправку?

Используется исключительно технический азот с классом чистоты не ниже 99,5%. Заправка кислородом или сжатым воздухом из компрессора категорически запрещена. При резком сжатии в контакте с парами минерального масла происходит эффект дизелирования, что ведет к взрыву колбы.

Можно ли отремонтировать мембранную модель?

Стальной корпус плотно завальцован в заводских условиях, диафрагма не подлежит извлечению. Вышедший из строя мембранник просто демонтируется гаечным ключом и утилизируется.

Диагностика и поставка гидравлики

Если стрела экскаватора дергается, трубопроводы вибрируют при включении распределителей, а давление в контуре циклично падает — проблема кроется в разряженном компенсаторе или критическом износе насоса. Мы продаем новые гидромоторы, гидронасосы и другое оборудование для спецтехники, а также осуществляем профессиональную дефектовку сложных гидравлических узлов.

Привезите проблемный агрегат на нашу ремонтную базу в Подольск. Гидравлики подключат аккумулятор к проверочному стенду, замерят показатели азота, проверят целостность внутренней груши и при необходимости выполнят дозаправку от баллона высокого давления. Для крупногабаритной техники доступен выезд сервисной бригады со станциями диагностики прямо на ваш рабочий объект.
