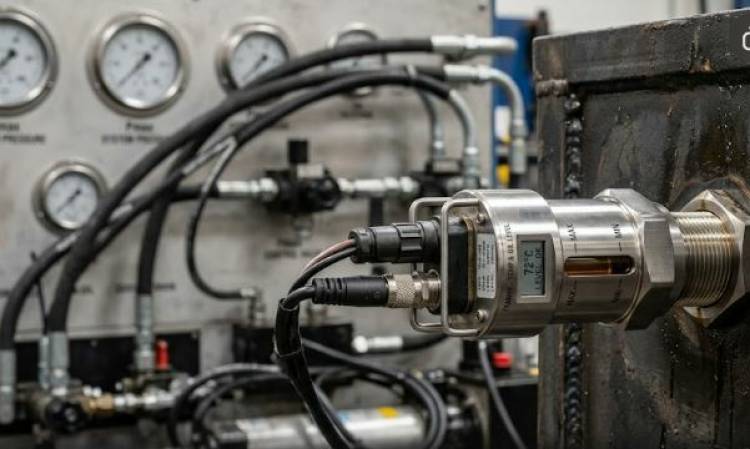

Датчик температуры гидравлика и реле уровня масла — это первичные элементы контроля, которые отключают насос или включают контур охлаждения при падении объема рабочей жидкости или ее нагреве свыше 70°C. Без этих базовых приборов система сгорает за считанные минуты из-за масляного голодания, задиров на распределительных шайбах и полного разрушения резинотехнических уплотнений. Практика показывает, что износ аксиально-поршневого узла в 80% случаев начинается с банального перегрева, который вовремя не отследила автоматика. Правильно настроенная защита гидростанции гарантирует, что дорогостоящий агрегат отработает положенный ресурс, а не отправится в металлолом после первой же порванной магистрали.
На нашем испытательном стенде в Подольске мы еженедельно дефектуем заклинившие узлы, владельцы которых решили сэкономить на копеечных контрольно-измерительных приборах. Вязкость гидравлического масла стандарта ISO VG 46 напрямую зависит от его нагрева. Как только температура превышает допустимые нормы, масляная пленка становится слишком тонкой, металл начинает тереться о металл. Именно в этот момент датчик температуры должен разорвать цепь питания электродвигателя или дать команду на запуск маслоохладителя.
Механика работы защитных контуров предельно утилитарна и завязана на физические параметры рабочей жидкости в баке. Когда гидросистема работает под нагрузкой в 250-300 бар, дросселирование и внутренние перетечки в гидрораспределителях неизбежно генерируют тепло. Если теплоотдача бака недостаточна, температура начинает ползти вверх. В этот процесс вмешивается автоматика. Реле уровня, в свою очередь, работает как страховщик от физической потери жидкости.
Основные сценарии срабатывания аварийных контуров:
• Превышение температурного порога. При достижении 60-65°C биметаллический элемент или термистор меняет свое сопротивление, и датчик температуры подает сигнал на включение теплообменника или остановку конвейера.
• Критическое падение уровня. Износ манжет гидроцилиндров или обрыв рукава высокого давления (РВД) приводит к моментальному выбросу жидкости. В этот момент поплавковый магнитный датчик уровня масла опускается, размыкая геркон и обесточивая насос.
• Кавитация во всасывающей линии. Снижение объема рабочей жидкости заставляет насос подсасывать воздух. Образующиеся пузырьки схлопываются с огромной силой, вырывая куски металла из качающего узла. Своевременное срабатывание реле уровня предотвращает этот разрушительный процесс.
Промышленные линии и мобильная спецтехника требуют разных подходов к комплектации гидробаков. Выбор конкретного типа измерительного прибора зависит от условий эксплуатации, вибрационных нагрузок и требуемой точности срабатывания.
| Тип прибора | Принцип срабатывания | Сфера применения |
|---|---|---|
| Поплавковое реле (герконовое) | Магнит в поплавке замыкает контакты стеклянного геркона при изменении высоты столба жидкости. | Стационарные промышленные прессы, станки, маслостанции общего назначения. |
| Капиллярный термостат | Расширение газа или жидкости в медной трубке давит на мембрану, переключая микровыключатель. | Системы с сильными вибрациями, где электронные компоненты быстро выходят из строя. |
| Комбинированный датчик | Объединяет температурный зонд (PT100) и поплавковую систему в одном жестком корпусе. | Современная мобильная спецтехника, компактные гидростанции, экскаваторы. |
Датчики работают в агрессивной среде. Постоянный контакт с горячим минеральным маслом, мелкодисперсная стружка и скачки давления выводят измерительные приборы из строя. Часто операторы техники в Московской области сталкиваются с ложными срабатываниями или, что хуже, с полным отказом защиты в критический момент. Если автоматика перестала адекватно реагировать на изменения в гидробаке, необходимо срочно проверять электрические цепи и механические части зондов.
Типичные причины поломки защитной автоматики:
1. Загрязнение поплавковой камеры. Металлическая пыль от естественного износа гидронасоса намагничивается на поплавок реле уровня, намертво блокируя его ход по направляющей трубке.
2. Окисление контактов термостата. Из-за перепадов температур в баке образуется конденсат. Вода попадает на клеммную колодку, вызывая короткое замыкание или полную потерю контакта.
3. Механическое повреждение. Резкие гидроудары и вибрация со временем разрушают пластиковые элементы дешевых аналогов, после чего масло начинает сочиться прямо через корпус прибора.
Мы не просто меняем сгоревшие компоненты, мы находим причину их выхода из строя. Когда агрегат поступает к нам, механики проводят полную дефектовку, замеряют износ деталей микрометром и проверяют клапанную аппаратуру. Цена восстановления складывается из прозрачных факторов. Вы платите за реальные часы работы специалистов и фактическое состояние узлов, подтвержденное замерами.
Стоит отметить, что у нас продаются новые гидромоторы, гидронасосы и другое оборудование. Если восстанавливать разорванный качающий узел нецелесообразно (износ превышает 70%), мы предложим замену со склада, минуя долгие цепочки поставок.
Формирование сметы на восстановление гидролинии:
• Глубокая дефектовка. Полная разборка, промывка деталей в ультразвуковой ванне и микрометраж роторных групп, распределителей и подшипников.
• Стоимость комплектующих. Замена уплотнений, плунжеров, установка сертифицированных термореле. В случае фатальных разрушений — цена нового насоса.
• Стендовые испытания. Обкатка собранного агрегата при пиковых нагрузках (до 350-400 бар) с выдачей официального протокола испытаний по расходу, давлению и КПД.
Технически да, установив перемычку в разъем. Но это прямое нарушение регламента, которое гарантированно приведет к сухому трению и задирам на поршнях. Вместо покупки нового реле за пару тысяч рублей, вам придется менять весь качающий узел. Работа без защиты — это рулетка с предсказуемым финалом.
Для стандартных минеральных масел (HLP 32, 46) рабочая температура составляет 40-55°C. Нагрев свыше 70°C требует немедленной остановки системы. При таких значениях начинается ускоренное окисление присадок, а уплотнения дубеют и теряют эластичность.
Чаще всего проблема кроется в сильном вспенивании гидравлической жидкости из-за подсоса воздуха во всасывающей магистрали. Поплавок начинает скакать на пене, хаотично размыкая и замыкая контакты. Проверяйте герметичность всасывающего патрубка и состояние фильтров.
В первую очередь берите мультиметр и прозванивайте электропроводку на предмет обрыва или пробоя изоляции на массу машины. Также стоит проверить сопротивление самого термостата — ресурс контактной группы ограничен, и микровыключатели со временем выгорают.
Если ваша гидравлика начала перегреваться, рабочее давление нестабильно или автоматика хаотично останавливает технику — не доводите дело до капитального разрушения системы. Привозите гидромотор, насос или распределитель на дефектовку на нашу ремонтную базу в Подольск. Наши инженеры протестируют агрегат на стенде, выявят причину перегрева и восстановят заводские параметры. Если узел снят с производства или не подлежит восстановлению, у нас продаются новые гидромоторы, гидронасосы и элементы автоматики, которые мы оперативно подберем под ваши технические требования. Если агрегат нетранспортабелен, закажите выезд мобильной бригады для диагностики прямо на объекте.
