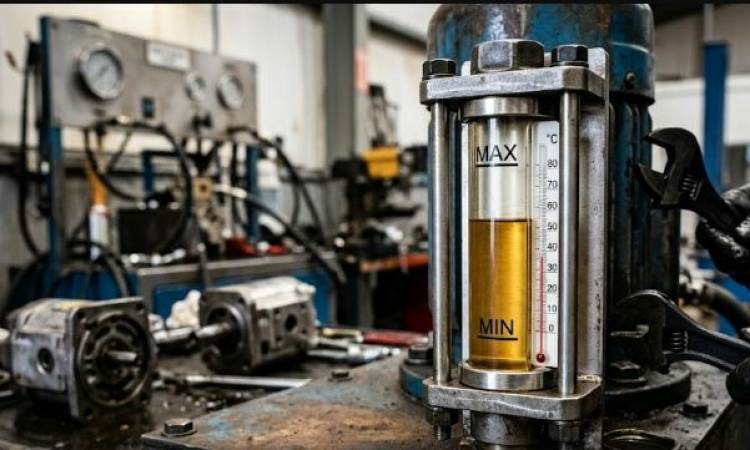

Индикатор уровня масла с интегрированным термометром — это первая линия базовой диагностики, позволяющая механику оценить объем и состояние рабочей жидкости без вскрытия контура гидростанции. Регулярный визуальный контроль масла исключает работу гидравлического насоса в условиях масляного голодания или жесткого перегрева. Когда на наш испытательный стенд поступает заклинивший аксиально-поршневой агрегат со стертыми башмаками, в подавляющем большинстве случаев причиной становится проигнорированное падение уровня гидравлической жидкости. Своевременный взгляд на глазок гидробака экономит сотни тысяч рублей на замене качающего узла.
Конструктивно уровнемер гидробака представляет собой колонку из ударопрочного полиамида или боросиликатного стекла, которая для жесткости защищена металлическим П-образным кожухом. Прибор монтируется на стенку бака через полые банджо-болты с уплотнительными кольцами из NBR или FKM. Эти эластомеры без проблем выдерживают вибрации и пульсации давления в сливной магистрали в пределах 3-5 бар.
Помимо физического объема жидкости, капиллярный или стрелочный датчик температуры гидравлики, встроенный в корпус уровнемера, показывает степень нагрева среды. Оптимальный рабочий диапазон для минеральных масел классов HLP/HVLP составляет 40-60 °C. Если температура переваливает за отметку 70-80 °C, начинается ускоренная деградация присадок, критическое падение кинематической вязкости и разрушение несущей масляной пленки на плунжерах и распределительных линзах гидромоторов.
Опытный специалист считывает по стеклу индикатора не только метки MIN и MAX. Изменение агрегатного состояния жидкости внутри прозрачной трубки прямо указывает на скрытые разрушительные процессы в контуре:
• Появление густой белой эмульсии. Свидетельствует о попадании влаги в бак через изношенные уплотнения штоков гидроцилиндров или неисправный сапун с забитым силикагелем.
• Активное пенообразование. Указывает на подсос воздуха во всасывающей магистрали (например, через прохудившийся РВД). Растворенный воздух вызывает кавитационный износ поршней и золотников распределителей.
• Потемнение жидкости и запах гари. Прямой симптом локальных перегревов, возникающих при постоянной работе через переливной предохранительный клапан на предельных настройках давления.
• Металлическая пудра. Если на дне колонки оседает мелкая стружка или блестки, значит, началось выкрашивание подшипников скольжения — требуется экстренная остановка техники.
Механика ценообразования на элементы гидростанций предельно прозрачна: заказчик платит за выносливость материалов и их устойчивость к агрессивным средам. Бюджетные китайские аналоги из дешевого пластика мутнеют и покрываются микротрещинами через пару месяцев работы под открытым небом, а их резиновые прокладки быстро дубеют от перепадов температур, вызывая постоянные течи по резьбе.
Стоимость профессионального индикатора зависит от межосевого расстояния крепежа (от 76 до 254 мм), материала прозрачной линзы, наличия термометра и электрических контактов для вывода сигнала на ПЛК (реле уровня). Переплата в 2-3 тысячи рублей за деталь промышленного стандарта полностью окупается отсутствием простоев экскаватора из-за лопнувшей трубки.
| Материал линзы | Предел температуры | Устойчивость к химии | Ресурс до помутнения |
|---|---|---|---|
| Акрил (бюджетный сегмент) | До +70 °C | Низкая (разрушается от гликолей) | 6-12 месяцев |
| Полиамид TROGAMID | До +90 °C | Высокая (для минеральных масел) | 3-5 лет |
| Боросиликатное стекло | До +120 °C | Максимальная (синтетика, HFC) | Свыше 10 лет |
Замена глазка не требует демонтажа насосной группы или слива всего объема жидкости, но подразумевает строгое соблюдение чистоты при ремонте:
1. Сброс давления. Стравите избыточное давление из гидробака через заливную горловину и слейте жидкость строго ниже уровня нижнего крепежного отверстия прибора.
2. Очистка плоскостей. Механически зачистите посадочные места на металле от остатков старого герметика и масляной грязи, чтобы исключить перекос и задиры на новых кольцах O-ring.
3. Контроль усилия. Затягивайте полые крепежные болты динамометрическим ключом с усилием 5-7 Нм. Перетяжка гарантированно приведет к растрескиванию пластикового корпуса.
Смешивать гидравлические жидкости разных брендов и классов вязкости строго не рекомендуется. Базовые масла могут быть совместимы, но пакеты антипенных и противоизносных присадок часто вступают в конфликт. В результате выпадает густой осадок, забиваются ячейки всасывающих фильтров и начинается масляное голодание насоса.
Датчик внутри бака измеряет усредненную температуру слитого объема масла. Локальный перегрев непосредственно в качающем узле гидромотора возникает из-за массивных внутренних утечек. Жидкость с огромной скоростью дросселируется через задиры на поршнях под давлением в 250-350 бар, выделяя колоссальное количество тепла. На ремонтной базе мы выявляем такие неисправности, подключая расходомер к дренажной линии агрегата.
Регламент технического обслуживания промышленной спецтехники требует очистки внешних элементов гидравлики перед началом каждой рабочей смены. Если колба уровнемера быстро покрывается непрозрачной масляной пленкой изнутри, следует проверить пропускную способность сливных фильтров и измерить противодавление в сливной магистрали.
Если течь образовалась исключительно из-под уплотнительного банджо-кольца — проблема решается копеечной заменой РТИ. Если треснул пластиковый корпус или стеклянная колба, деталь меняется в сборе. Пытаться заклеить трещины герметиком недопустимо: фрагменты клея рано или поздно отслоятся и попадут во всасывающий тракт.
Критическое падение уровня масла практически всегда сопровождается скрытыми повреждениями гидронасосов и моторов из-за кавитации или перегрева. Если вы заметили стружку на дне бака или спецтехника потеряла рабочую тягу под нагрузкой, привозите снятые узлы к нам. Наша ремонтная база расположена в Московской области, город Подольск. Инженеры проведут инструментальную дефектовку деталей, опрессуют собранные агрегаты на гидравлическом испытательном стенде с выводом графиков расхода и давления, а если демонтаж невозможен — организуют выезд сервисной бригады со всем необходимым оборудованием на ваш объект.
