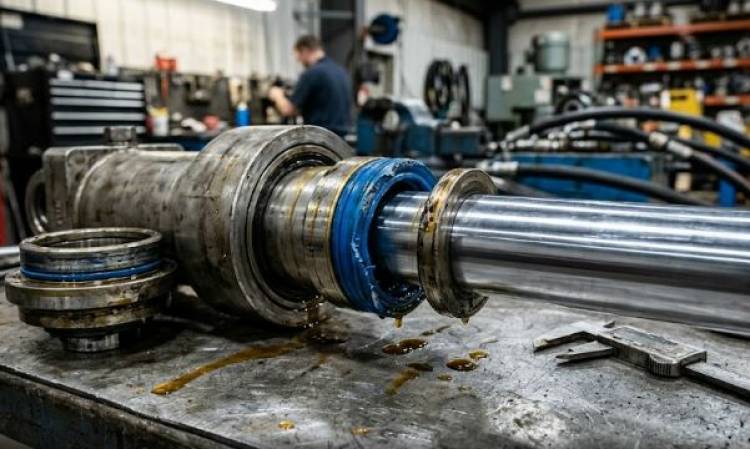

Если течет гидроцилиндр, проблема в большинстве случаев заключается в износе штоковых уплотнений, разрушении направляющих колец или критическом повреждении хромированного покрытия штока. Прямой ответ на эту неисправность — немедленная остановка узла и инструментальная дефектовка. Обычная замена резинки без замера зазоров микрометром и проверки геометрии деталей дает лишь кратковременный эффект на несколько рабочих циклов под нагрузкой. В этом руководстве мы разберем алгоритм, как точно подобрать ремкомплект гидроцилиндра и избежать повторного пробоя давлением. При обнаружении критического износа гильзы или поршня ремонт может оказаться нерентабельным — в таких случаях наша компания поставляет новые гидромоторы, гидронасосы и другое оборудование для полного восстановления спецтехники и промышленных линий.
Утечка гидравлической жидкости никогда не возникает без причины. Уплотнение является индикатором состояния всей гидросистемы. Экструзия (выдавливание) полиуретана в зазор между буксой и штоком говорит о превышении рабочего давления или износе направляющих, а глубокие царапины на кромке указывают на попадание абразива.
• Абразивный износ. Нарушение целостности грязесъемника приводит к затягиванию песка и металлической стружки внутрь гильзы, что стачивает рабочие кромки уплотнений.
• Температурная деградация. При перегреве масла свыше +100°C стандартный нитрильный каучук (NBR) "дубеет", теряет эластичность и трескается под давлением.
• Микрозадиры на штоке. Повреждения хромового покрытия работают как напильник, срезая профиль новой манжеты за несколько часов активной работы экскаватора или пресса.
Подбор "на глаз" или по обрывкам старой резины недопустим. Старые уплотнения гидроцилиндра всегда имеют усадку и деформацию. Для заказа профилей необходимо замерять жесткие металлические посадочные места с помощью штангенциркуля или нутромера.
1. Замер внутреннего диаметра. Измеряется по посадочной канавке штока с точностью до десятых долей миллиметра.
2. Измерение наружного диаметра. Определяется по дну канавки в грундбуксе (крышке) или на поршне.
3. Определение ширины канавки. Высота самого уплотнения всегда должна быть чуть меньше ширины посадочного места, чтобы обеспечить реакцию на давление жидкости.
Материал уплотнений подбирается строго под условия эксплуатации техники. Сводные данные по базовым эластомерам представлены в таблице ниже.
| Материал профиля | Рабочее давление (Бар) | Особенности применения |
|---|---|---|
| Полиуретан (PU / TPU) | До 400 | Высокая стойкость к экструзии и истиранию. Стандарт для строительной спецтехники. |
| Нитрильный каучук (NBR) | До 160 | Отличная эластичность. Применяется в пневматике и гидравлике низкого давления. |
| Фторопласт (PTFE) + бронза | До 600 | Тяжелые прессы. Работает при высоких скоростях скольжения без эффекта "прилипания". |
Когда стоит задача грязесъемник купить для тяжелой техники, обращайте внимание на конструкцию. Для агрессивных сред (карьеры, стройплощадки) необходимы грязесъемники в металлическом армированном каркасе. Они запрессовываются в открытую канавку буксы и выдерживают прямое физическое воздействие застывшей грязи или льда на штоке. Обычные резиновые пыльники подходят только для закрытых помещений и станочных линий.
Профессиональная замена манжет гидроцилиндра требует соблюдения технологического процесса. Монтаж "на коленке" в полевых условиях часто приводит к перекосам и защемлению уплотнительных кромок.
• Монтаж на сухую. Запрещено устанавливать уплотнения без использования специальной монтажной пасты или чистого гидравлического масла. Сухое трение при первых циклах хода разрушает кромку.
• Использование металлических отверток. Острые края инструмента оставляют микрозадиры на полиуретане и тефлоне. Необходимо применять пластиковые монтажные конусы и крючки.
• Неправильное позиционирование. Манжета всегда устанавливается рабочей кромкой (усом) навстречу потоку давления жидкости. Ошибка приведет к моментальной течи при запуске системы.
Цена восстановления узла напрямую зависит от результатов дефектовки. Базовый прайс включает только стоимость точеных или литых ремкомплектов и работу по переупаковке. Если при вскрытии обнаруживается эллипсность гильзы или изгиб штока свыше 0.1 мм на погонный метр, в смету закладывается замена металла. В некоторых случаях капитальный ремонт экономически нецелесообразен — тогда Московская область и соседние регионы могут рассчитывать на наш склад готовой продукции, где продаются новые гидромоторы, насосы и агрегаты в сборе по заводским ценам.
Да, метод точения на станках с ЧПУ применяется, когда оригинальный профиль снят с производства или техника имеет нестандартные посадочные места. Точеный полиуретан не уступает литому по физико-механическим свойствам.
Направляющие кольца (опорные ленты) не держат давление рабочей жидкости. Их задача — предотвратить трение металла о металл (поршня о гильзу, штока о буксу) и воспринимать радиальные нагрузки.
На нашей ремонтной базе в Подольске испытания собранного гидроцилиндра на стенде занимают около часа. Агрегат тестируется на пиковых давлениях для проверки герметичности новых уплотнений.
Чаще всего причина кроется в засоренной гидравлической жидкости. Металлическая пудра от износа насоса действует как абразив. Перед установкой отремонтированного цилиндра обязательна промывка гидросистемы и замена фильтров.
Течь гидравлики — это простой оборудования и прямые финансовые убытки. Привозите проблемный агрегат на нашу базу (город Подольск) для глубокой инструментальной дефектовки. Мы проверим геометрию штока, хонинговку гильзы и подберем правильные профили уплотнений с учетом реальных рабочих нагрузок вашей техники. Также вы можете заказать выезд мобильной бригады для демонтажа оборудования на вашем объекте.
