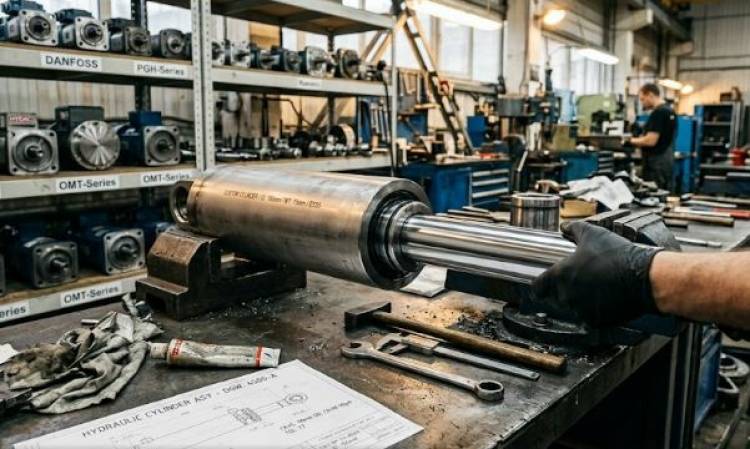

Изготовление гидроцилиндров на заказ — это процесс точной механической обработки и сборки силового узла под специфические параметры давления и габаритов, когда заводские стандарты не справляются с нагрузкой. В первую очередь мы опираемся на кинематику оборудования, чтобы определить предельные векторы сжатия и растяжения, а также пиковые скачки давления в системе. Часто заказчики обращаются к нам, когда требуется импортозамещение узла, снятого с производства, или когда заводская деталь систематически гнется под нагрузкой. Если у вас вышла из строя гидравлическая система, мы не только собираем исполнительные механизмы, но и продаем новые гидромоторы, гидронасосы и другое оборудование для комплексного восстановления спецтехники.
Многие механики пытаются найти и купить гидроцилиндр из каталога готовых изделий, жертвуя ходом штока или диаметром поршня. Это приводит к потере мощности, перегреву масла или ускоренному износу проушин из-за нарушения геометрии рычагов. Индивидуальное производство решает эти проблемы за счет точного совпадения присоединительных размеров.
Практика показывает, что индивидуальный проект требуется не только для самодельных установок. Чаще всего потребность возникает при обслуживании тяжелой техники в жестких условиях эксплуатации.
• Модернизация рабочего органа. Когда на экскаватор или погрузчик устанавливается более тяжелое навесное оборудование, штатной мощности уже не хватает, и требуется увеличение диаметра гильзы.
• Изменение кинематики пресса. При адаптации промышленной линии под новую оснастку часто требуется изменить ход поршня или добавить демпфирование в конце хода.
• Экстремальные условия среды. Замена стандартных комплектующих на морозостойкие уплотнения (для работы на севере) или установка штоков с ТВЧ-закалкой (при риске механических ударов).
Расчет усилия гидроцилиндра начинается с определения рабочего давления в системе и площади сечения поршня. Рабочая жидкость давит на площадь поршня в поршневой полости (при выдвижении) и на кольцевую площадь в штоковой полости (при втягивании). Формула для толкающего усилия выглядит просто: F = P × S, где P — давление в барах, а S — площадь поршня в квадратных сантиметрах. Однако на практике нужно учитывать КПД механизма и потери на трение в уплотнениях, которые обычно отнимают от 5 до 10% теоретического усилия.
Для тянущего усилия расчет меняется: из площади поршня необходимо вычесть площадь сечения самого штока. Если вы планируете производство гидроцилиндров для подъема стрелы или прессования, инженеры всегда закладывают запас прочности по давлению в 20-30% от номинала. Это компенсирует гидроудары, которые неизбежно возникают при резком срабатывании золотника в гидрораспределителе.
Долговечность гидравлики напрямую зависит от качества труб и прутков. Мы используем холоднотянутые бесшовные трубы с внутренней хонинговкой. Шероховатость внутренней поверхности (Ra) не должна превышать 0.3 мкм, иначе полиуретановые манжеты превратятся в расходник и сгорят за месяц. Допуск по внутреннему диаметру гильзы строго выдерживается в пределах H8.
Штоки подбираются исходя из риска продольного изгиба. Если ход цилиндра превышает 1.5 метра при высоких толкающих нагрузках, стандартный хромированный пруток из стали 45 может погнуться. В таких случаях мы применяем стали с индукционной закалкой ТВЧ (например, 40Х или 42CrMo4). Закаленный слой повышает поверхностную твердость и защищает хром от забоин.
| Марка стали штока | Покрытие и обработка | Рабочее давление и применение |
|---|---|---|
| Сталь 45 (CK45) | Твердый хром 20 мкм | До 200 бар. Сельхозтехника, аутригеры, коммунальные машины. |
| Сталь 40Х + ТВЧ | Закалка ТВЧ 56 HRC, хром | До 350 бар. Экскаваторы, дробилки, тяжелые прессы. |
| 20MnV6 (полая) | Хромирование, толстостенная | До 250 бар. Телескопические системы, снижение веса стрелы. |
В машиностроении не бывает случайных цифр. Смета на изготовление гидравлического цилиндра складывается из вполне конкретных технологических операций и стоимости сырья. Заказчик должен понимать, что кроилово на уплотнениях или металле неизбежно приведет к простою техники на объекте.
1. Материалы и РТИ. Основную долю стоимости забирают импортные хонингованные трубы, хромированные прутки и комплекты направляющих колец, грязесъемников и манжет из фторкаучука или полиуретана.
2. Механическая обработка. Токарно-фрезерные работы, нарезка резьбы на штоке, проточка поршня и буксы под нужные посадки, сварка проушин в среде защитных газов.
3. Сборка и стендовые испытания. Установка узла на испытательный стенд, проверка на герметичность, перетечки и работу под пиковой нагрузкой.
Важно помнить, что гидравлика работает как единый организм. Зачастую причиной разрушения цилиндра становится превышение давления из-за заклинившего предохранительного клапана, либо металлическая стружка от развалившегося ротора насоса. Если стружка задрала зеркало гильзы, менять только цилиндр бессмысленно — система снова выйдет из строя. Именно поэтому мы всегда держим в запасе новые гидромоторы и гидронасосы ведущих брендов. Мы подходим к вопросу комплексно: при необходимости вы можете приобрести у нас все элементы гидравлической линии для полной переборки контура.
Любой нестандартный гидроцилиндр перед отправкой заказчику должен пройти обкатку. Наша ремонтная база в городе Подольск оснащена мощным гидравлическим стендом. Это не просто проверка "на движение", а жесткая симуляция реальных рабочих условий.
• Опрессовка. Мы подаем давление, превышающее номинальное на 25%, и выдерживаем его в статике. Это позволяет выявить микротрещины в сварных швах проушин и штуцеров.
• Тест на перетечки. Шток выдвигается в крайнее положение, подается давление. Манометры и расходомеры фиксируют, пропускает ли поршневое уплотнение масло из одной полости в другую.
• Ходовые испытания. Прогоняем шток на полный вылет от упора до упора, чтобы исключить подклинивание буксы, проверить соосность и убедиться, что грязесъемник корректно снимает масляную пленку.
Да. Мы принимаем в работу старые, гнутые и разорванные узлы. Наши инженеры самостоятельно снимают все размеры, делают химический анализ металла (если требуется) и создают сборочный чертеж с нуля. В процессе мы можем усилить слабые места заводской конструкции.
Технологические возможности наших токарных станков и сборочных стапелей позволяют работать с гильзами диаметром до 300 мм и длиной хода штока до 3-4 метров. Для более длинных изделий требуется индивидуальное согласование оснастки.
При ремонте мы стараемся сохранить целые элементы (например, проушины или буксу), меняя только гильзу, шток и РТИ. Изготовление с нуля подразумевает вытачивание абсолютно всех деталей из нового проката. Иногда полная сборка новой единицы целесообразнее, чем попытки восстановить сильно деформированный узел.
Сроки зависят от наличия нужного диаметра трубы и прутка на складе, а также сложности фрезерных работ на проушинах. В среднем цикл от чертежа до отгрузки со стенда занимает от 5 до 14 рабочих дней.
Если оборудование встало и требуется срочное решение проблемы, не пытайтесь варить гнутые штоки в гаражных условиях. Привозите ваш неисправный узел или готовые чертежи на дефектовку в наш цех (г. Подольск). Вся Московская область также обслуживается нашими выездными бригадами: механики сами демонтируют узел на объекте, заберут на базу, а после производства привезут и установят его обратно. Свяжитесь с нами для предварительного расчета усилия и стоимости.
