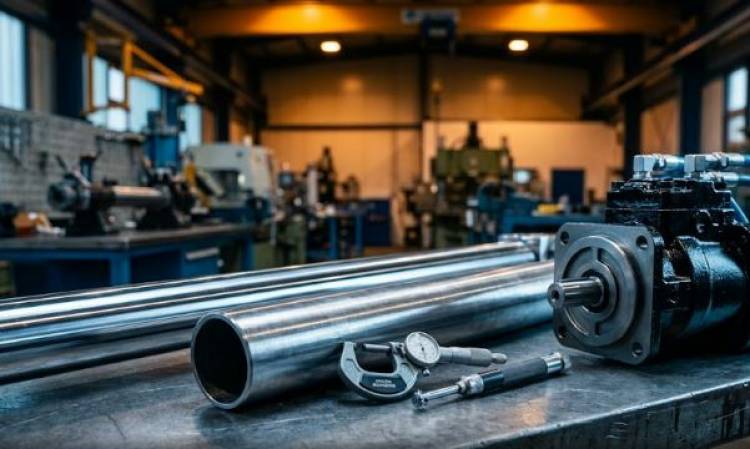

При восстановлении гидравлики критическое значение имеет правильно подобранный хромированный шток и хонингованная труба, поскольку именно эти элементы определяют фактический ресурс узла при давлениях свыше 250 бар. Мы ежедневно дефектуем спецтехнику и видим, как малейшая экономия на допусках посадки приводит к задирам уплотнений и падению давления уже через месяц эксплуатации. На нашей ремонтной базе в городе Подольск механики не просто перебирают цилиндры, но и проводят инструментальный контроль каждой заготовки с помощью нутромеров и микрометров. Важно отметить, что наша компания специализируется не только на цилиндрах — у нас продаются новые гидромоторы, гидронасосы и другое оборудование для полноценного обслуживания гидравлических контуров машин.
Базовый материал для гидроцилиндра подбирается с учетом типа техники и ее рабочих нагрузок. Для стандартных опор и аутригеров достаточно углеродистой стали С45, но для стрел экскаваторов, ковшей и буровых мачт требуется металл повышенной прочности. Обычно инженеры применяют сталь 20MnV6 или 42CrMo4 с последующей индукционной закалкой ТВЧ. Такая обработка защищает стержень от изгиба при боковых ударах и радиальных биениях, с которыми техника сталкивается на строительных площадках.
• Толщина хромового покрытия. В стандартном промышленном исполнении слой хрома составляет от 20 до 25 мкм. Для эксплуатации в агрессивных средах (карьеры, шахты, химические производства) применяется двойное хромирование толщиной до 50 мкм.
• Посадочные квалитеты. Поверхность стержня шлифуется под жесткий допуск f7. Отклонение диаметра даже на три сотые доли миллиметра гарантирует пропуск гидравлического масла через манжету и попадание грязи внутрь.
• Глубина ТВЧ-закалки. На высоконагруженных узлах слой закалки должен составлять не менее 1.5–2.5 мм, что обеспечивает твердость поверхности на уровне 55-60 HRC под хромом.
Производство гидравлических труб регламентировано жесткими нормативами ISO. Внутренняя поверхность гильзы обрабатывается методом раскатки роликами (skiving and roller burnishing) или классическим абразивным хонингованием. Эти технологии формируют строго заданный микрорельеф поверхности, необходимый для удержания масляной пленки. Если перед вами стоит задача гильза гидроцилиндра купить и не прогадать с геометрией, всегда проверяйте параметры шероховатости Ra. Слишком гладкое «зеркало» приведет к работе уплотнений насухо, а слишком грубое — сотрет тефлон как наждачная бумага.
Многие заказчики сталкиваются с ситуацией, когда стружка из задравшегося цилиндра уходит по магистралям прямо в насосный агрегат. В таких случаях замена одних только труб не поможет — потребуется промывка системы. Специально для таких ситуаций у нас в наличии продаются новые гидромоторы и гидронасосы шестеренного, аксиально-поршневого и радиального типов.
| Технический параметр | Хонингованная труба (гильза) | Хромированный шток |
|---|---|---|
| Квалитет допуска | H8 / H9 (внутренний диаметр) | f7 (наружный диаметр) |
| Шероховатость (Ra) | Не более 0.3 - 0.4 мкм | Не более 0.2 мкм |
| Прямолинейность | 0.5 - 1.0 мм на 1000 мм | 0.2 мм на 1000 мм |
| Марки стали | St52, E355, E460 | C45E, 20MnV6, 42CrMo4 |
Многие специалисты на местах недооценивают влияние геометрии на герметичность поршневой полости. Нарушенные допуски гильзы ведут к перекосу поршня, что моментально фиксируется на нашем испытательном стенде. При подаче давления в 300-350 бар и проверке расходомером бракованная труба сразу покажет внутреннюю перетечку. Гидроцилиндр перестает держать заданную нагрузку, а стрела экскаватора или крана начинает самопроизвольно опускаться. Рассмотрим три главные угрозы внутри гильзы:
1. Эллипсность. Превышение допуска на овал съедает композитные поршневые уплотнения всего за 100–150 моточасов активной работы.
2. Разностенность заготовки. Приводит к вздутию трубы в слабом месте при пиковых скачках давления (гидроударах) в гидросистеме.
3. Риски на зеркале. Микроцарапины и остатки абразива внутри гильзы работают как режущий инструмент для тефлоновых направляющих колец.
Прозрачная механика ценообразования позволяет клиентам понимать, за что конкретно они платят при обращении на сервис. Итоговая стоимость зависит от габаритов поврежденного узла, сложности токарно-фрезерных операций и класса применяемого металла. Мы категорически против использования труб из сырого металла, так как это всегда приводит к повторным поломкам и простоям техники. Помимо токарных работ, на стенде проводится обязательная опрессовка. У нас продаются новые гидромоторы, гидронасосы и распределители, поэтому при выявлении комплексной поломки машины мы сразу предлагаем полную замену неремонтопригодных агрегатов.
• Стоимость метра проката. Европейский металл с сертификатами соответствия всегда обходится дороже азиатских аналогов без паспортов, однако он гарантирует точный химический состав и заявленную твердость.
• Токарные и сварочные операции. Расточка проушин, нарезка метрической или дюймовой резьбы, а также приварка бонок требуют высокой квалификации станочника и применения спецэлектродов.
• Стендовые испытания оборудования. Динамическая проверка цилиндра или тест гидромотора под искусственной нагрузкой для фиксации объемного КПД.
Правка допускается исключительно при прогибе, не превышающем 0.5 мм на один погонный метр длины. В случае более сильного изгиба нарушается структура металла и появляются микротрещины в слое хрома. Такой элемент подлежит полной замене.
При постоянных температурах ниже -30°C обычная сталь С45 становится хрупкой. Для северных регионов мы используем прокат из легированной стали 20MnV6, которая сохраняет ударную вязкость при экстремальном минусе.
Раскатка роликами сильнее уплотняет поверхностный слой металла, увеличивая поверхностную твердость. Однако классическое хонингование оставляет специфическую сетку микроцарапин, которая намного эффективнее удерживает масляную пленку.
Да, на нашем складе постоянно в наличии продаются новые гидромоторы, гидронасосы (шестеренные, поршневые) и клапанная аппаратура для большинства популярных марок экскаваторов, погрузчиков и прессов.
Не дожидайтесь момента, когда погнутый металл пробьет переднюю крышку, а насос начнет гнать металлическую пудру в гидрораспределитель. Привозите снятые агрегаты на профессиональную дефектовку на нашу ремонтную базу в Подольск Московской области или вызывайте выездную сервисную бригаду прямо на объект. Мы проведем замеры микрометром, опрессуем гидроцилиндры на испытательном стенде и подберем металл с нужными допусками. Также поможем подобрать и оперативно отгрузить новые насосы и моторы из нашего складского наличия, чтобы ваша техника вернулась в строй без длительного простоя.
