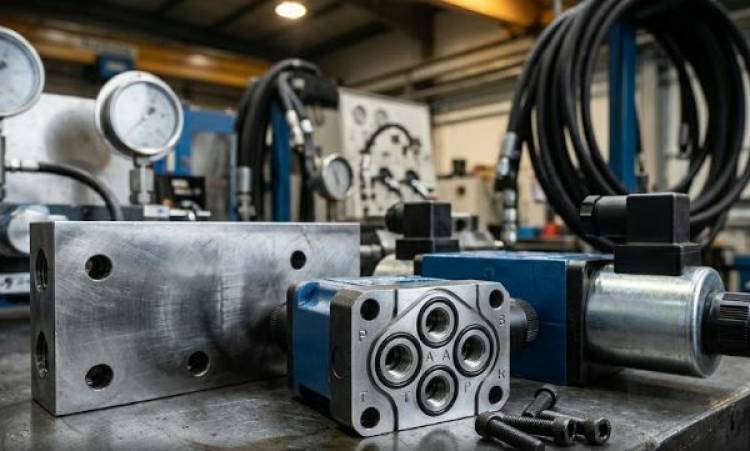

Стыковой монтаж гидрораспределителей: отличия CETOP 3 и CETOP 5

В чем разница между гидрораспределителями CETOP 3 и CETOP 5?

Стыковой монтаж гидрораспределителей стандартов CETOP 3 (NG6) и CETOP 5 (NG10) различается межосевыми расстояниями крепежных отверстий, габаритами привалочной плоскости и диаметром проходных каналов. Если NG6 рассчитан на номинальный поток до 60-80 л/мин, то NG10 свободно пропускает до 120-150 л/мин при рабочем давлении до 315-350 бар. На нашем испытательном стенде в Подольске мы ежедневно тестируем гидроаппаратуру обоих типоразмеров и видим, как ошибка в подборе монтажной плиты приводит к дросселированию потока, перегреву масла и падению КПД всей системы.

При проектировании гидравлической линии или замене изношенного узла важно отталкиваться от требуемого расхода рабочей жидкости. Наша компания продает новые гидромоторы, гидронасосы и другое оборудование, поэтому мы постоянно сталкиваемся с необходимостью точной интеграции распределителей в существующие контуры спецтехники и промышленных прессов.

Как выбрать стандарт: NG6 или NG10?

Базовый критерий выбора — объемная подача основного насоса. Установка неподходящего клапана приведет к критическим потерям давления.

• Пропускная способность. Если расход в магистрали превышает 80 литров в минуту, гидрораспределитель CETOP 3 использовать нельзя. Он создаст высокое гидродинамическое сопротивление.

• Условный проход. Маркировка NG6 означает условный диаметр внутреннего канала 6 мм, а NG10 — 10 мм. Большее сечение снижает скорость потока и нагрев гидравлического масла.

• Габариты монтажной поверхности. Плиты для серии CETOP 5 физически массивнее. Они требуют большего пространства в гидроблоке и используют крепежные винты М6, в то время как младшая серия крепится винтами М5.

Какие особенности имеет стыковой монтаж клапанов?

Установка аппаратуры на плиту исключает трубные резьбовые соединения на самом корпусе распределителя. Все рабочие каналы (P, T, A, B) выводятся на плоскую шлифованную поверхность. Герметизация стыка обеспечивается резиновыми кольцами круглого сечения. При затяжке болтов динамометрическим ключом критически важно соблюдать момент, чтобы не деформировать чугунный корпус и не заклинить золотник.

1. Подготовка поверхности. Шероховатость монтажной плиты не должна превышать параметр Ra 0.8. При наличии царапин давление свыше 250 бар выдавит уплотнение.

2. Установка колец. Для аппаратов NG6 применяются кольца размером 9.25x1.78 мм, для NG10 — 12.42x1.78 мм. Кольца должны выступать из посадочных канавок строго на заданную величину.

3. Затяжка крепежа. Болты затягиваются строго крест-накрест. Для CETOP 3 регламентированный момент затяжки составляет 8 Нм, для CETOP 5 — 15 Нм.

Чем отличаются технические параметры CETOP 3 и CETOP 5?

Для наглядности приведем сравнение базовых рабочих характеристик. Эти параметры мы регулярно подтверждаем, снимая показания с цифровых расходомеров и датчиков давления во время обкатки агрегатов.

Из чего складывается стоимость оборудования и услуг?

Ценообразование в сфере промышленной гидравлики поддается строгому расчету. При покупке нового распределителя цена формируется из его металлоемкости (NG10 объективно тяжелее и дороже), типа электромагнитов и схемы золотника. Если требуется интеграция узлов или ремонт оборудования по Московской области, в смету закладывается дефектовка, опрессовка монтажной плиты на стенде, замена ремкомплекта и настройка рабочих параметров. Заказчик платит за физические показатели расхода и давления, подтвержденные манометром.

Как избежать ошибок при сборке гидросистемы?

Ошибки при монтаже приводят к внутренним утечкам, сбоям в переключении направлений потока и ускоренному износу насосной станции.

1. Анализ расхода. Измеряйте фактическую подачу насоса в рабочем режиме. Ориентация только на паспортные данные без учета износа насоса часто приводит к неверному выбору сечения.

2. Проверка сливной магистрали. Высокое противодавление в гидролинии T блокирует электромагнитное переключение золотника, катушка начинает работать на пределе тока.

3. Контроль чистоты масла. Для корректной работы прецизионных пар зазор между корпусом и золотником составляет микроны. Требуется класс чистоты масла не хуже 20/18/15 по стандарту ISO 4406.

Частые вопросы (FAQ)

Можно ли установить распределитель NG6 на плиту NG10?

Прямой стыковой монтаж невозможен, так как координаты портов P, T, A, B не совпадают. Для решения этой задачи применяются переходные модульные плиты-адаптеры, но их установка увеличивает габариты гидропанели по высоте.

Что означает аббревиатура CETOP?

Это стандарт, разработанный Европейским комитетом по гидравлике и пневматике. Он жестко регламентирует расположение отверстий на монтажных поверхностях, делая клапанную аппаратуру разных производителей полностью взаимозаменяемой.

Почему сгорает электромагнитная катушка на CETOP 3?

Основная причина — заклинивание золотника из-за механических примесей в рабочей жидкости. Катушка пытается сдвинуть золотник, ток возрастает, и обмотка перегревается. Вторая причина — превышение давления в сливной линии выше допустимых 160 бар.

Продаете ли вы готовые монтажные плиты и компоненты?

Да, помимо услуг сервиса, мы реализуем новые гидронасосы, гидромоторы и сопутствующую аппаратуру. Доступны моноблочные и многоместные плиты для сборки модульных гидростанций любых типоразмеров.

Ремонт и подбор гидравлики

Если гидравлика вашей спецтехники, манипулятора или промышленного станка работает с потерей скорости или перегревом, не доводите дело до полного заклинивания узлов. Привозите снятые гидромоторы, насосы и распределители на нашу ремонтную базу в Подольск — мы проведем инструментальную дефектовку на испытательном стенде. Также вы можете обратиться к нашим инженерам для подбора и покупки новых гидроагрегатов: мы подберем аналоги с нужными характеристиками и дадим четкие инструкции по монтажу.
