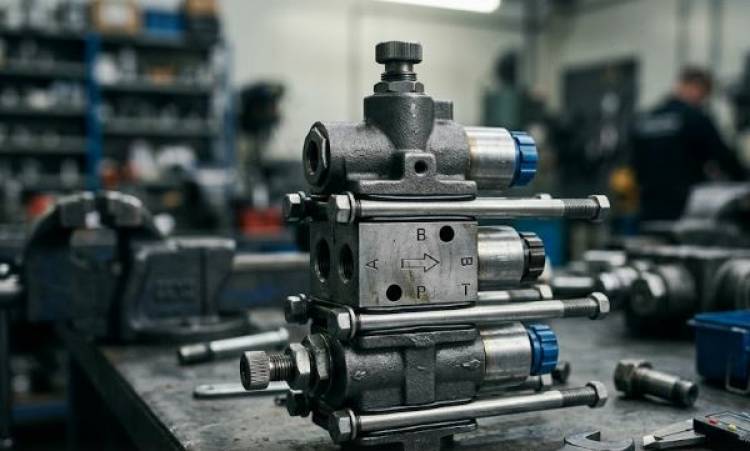

Правильная последовательность сборки CETOP для модульной гидроаппаратуры всегда начинается от гидрораспределителя вниз к монтажной плите: сначала устанавливается сам направляющий золотниковый распределитель, затем ставится модульный дроссель, ниже монтируется модульный гидрозамок, и в самом низу располагается базовая плита. Если нарушить этот порядок и смонтировать регулирующий дроссель под замком, рабочая жидкость окажется заперта под давлением в замкнутом контуре, что гарантированно приведет к жестким ударам в гидросистеме и некорректной работе исполнительных механизмов. На нашем испытательном стенде в Подольске мы регулярно видим последствия таких инженерных ошибок — выдавленные резиновые уплотнения, вытянутые резьбы шпилек и микротрещины в чугунных корпусах гидроаппаратуры.
Модульный монтаж (известный среди механиков как схема бутерброд) стандартов CETOP 3 (NG06) или CETOP 5 (NG10) позволяет компоновать сложные гидравлические узлы без громоздкой трубной обвязки и фитингов. Однако при сборке критически важно понимать гидродинамику схемы. Дроссель с обратным клапаном регулирует скорость потока в фазе нагнетания или слива, а гидрозамок обеспечивает герметичное удержание штока цилиндра под рабочей нагрузкой, предотвращая его самопроизвольное проседание. Если модульный гидрозамок установить ближе к распределителю (над дросселем), процесс дросселирования будет происходить на запертой линии.
• Жесткие гидроудары при переключении. Давление в линии между гидрозамком и полостью гидроцилиндра не может плавно стравиться через зауженное сечение дросселя, что вызывает резкий скачок давления в момент открытия клапана.
• Зависание рабочего органа (груза). Замок может не открыться, так как давления управления в пилотной линии из-за эффекта дросселирования потока окажется недостаточно. Это критично при использовании замков с пилотным соотношением 1:3 или 1:4 на тяжелой спецтехнике.
• Перегрев масла и кавитация. Постоянное продавливание жидкости через дроссель на закрытом узле ведет к локальному росту температуры гидравлического масла свыше 70°C, деградации присадок и разрушению полиуретановых уплотнений.
При монтаже пакета клапанов важна не только схема расположения, но и точное усилие затяжки стяжных шпилек. Перетяжка неминуемо деформирует корпус и заклинивает золотник гидрораспределителя, а недотяг приводит к течам по стыкам плит при скачках рабочего давления свыше 250 бар. Всегда используйте откалиброванный динамометрический ключ. Перед установкой каждого нового модуля необходимо проверять плоскостность привалочных поверхностей — допуск не должен превышать 0.01 мм на 100 мм длины, а шероховатость поверхности должна соответствовать Ra 0.8.
| Стандарт модульной плиты | Размер стяжных шпилек | Момент затяжки (Нм) | Максимальное рабочее давление (Бар) |
|---|---|---|---|
| CETOP 3 (Условный проход NG06) | M5 (класс прочности 12.9) | 5 - 7 Нм | До 315 |
| CETOP 5 (Условный проход NG10) | M6 (класс прочности 12.9) | 8 - 10 Нм | До 315 |
| CETOP 7 (Условный проход NG16) | M10 (класс прочности 12.9) | 45 - 55 Нм | До 350 |
Стоимость восстановления гидрооборудования спецтехники или станочной линии складывается из объективных технических факторов. В расчет берется степень износа сопрягаемых деталей (зазоры между золотником и корпусом), необходимость замены уплотнительных колец из фторкаучука (FPM) или нитрила (NBR) и затраты машинного времени на прогонку по стенду. В смету закладывается дефектовка, при которой механики нутромерами замеряют износ плунжерных пар. Наша компания занимается продажей и ремонтом гидромоторов и гидронасосов. Если агрегат имеет критическую выработку, и его реставрация нецелесообразна, у нас продаются новые гидромоторы, гидронасосы и другое оборудование. Приобретая новые узлы, вы платите за заводские допуски, чистую сборку и предсказуемый моторесурс, что при интенсивной эксплуатации спецтехники всегда дешевле простоев машины.
Если стрела экскаватора самопроизвольно опускается, или пресс не держит заданное давление, проблема кроется в гидрозамках или клапанах. Демонтируйте модульный пакет целиком, не откручивая шпильки — так специалистам будет проще локализовать место внутренней утечки.
1. Сбросьте остаточное давление. Заглушите двигатель или обесточьте маслостанцию, затем несколько раз переключите все джойстики или рычаги управления в крайние положения.
2. Промаркируйте линии. Пометьте рукава высокого давления (линии A, B, P, T), чтобы при обратном монтаже не перепутать направления гидропотоков.
3. Защитите порты от грязи. Обязательно установите пластиковые резьбовые заглушки в отверстия плиты, чтобы в каналы не попал абразив при транспортировке в цех.
Технически это допускается, если гидросхема требует раздельной и независимой регулировки скорости нагнетания и слива. Однако на практике в B2B-сегменте спецтехники чаще применяют сдвоенные дроссели в едином корпусе (регулировка сразу в линиях A и B), чтобы не увеличивать высоту «бутерброда» и избежать использования излишне длинных, склонных к растяжению шпилек.
Основная причина — выдавливание или старение O-ring колец, либо деформация самой плиты из-за мощного гидроудара. Потребуется полная разборка блока, замер плоскостности поверхностей поверочной линейкой и замена РТИ. Применение автомобильных герметиков в гидравлике высокого давления категорически запрещено — куски силикона оторвутся и заклинят золотник.
В 95% стандартных гидросхем мобильной и промышленной гидравлики дроссель устанавливается строго между направляющим гидрораспределителем и гидрозамком. Обратная компоновка встречается крайне редко и только в специализированных прессовых линиях, где инженерами просчитано дросселирование запертого объема для контроля декомпрессии.
Мы специализируемся на силовой гидравлике. Наша компания занимается продажей и ремонтом гидромоторов и гидронасосов аксиально-поршневого, шестеренного и радиального типов. Также мы подбираем модульную аппаратуру CETOP, клапаны давления и распределители под заданные расходы и давления.
Если гидравлика вашей техники работает с рывками, масло перегревается, а гидроцилиндры не держат рабочую нагрузку — не доводите дело до полного разрушения насосной станции или обрыва РВД. Привозите снятые модульные блоки на дефектовку на нашу ремонтную базу в Подольск. Наши инженеры разберут гидроаппаратуру, проверят геометрию седел клапанов, заменят уплотнения и обязательно обкатают собранный узел на стенде с записью графиков давления. Помимо услуг по восстановлению, у нас продаются новые гидромоторы, гидронасосы и другое оборудование для спецтехники со склада. Возможен выезд нашей мобильной бригады по Московской области для замеров давления непосредственно на вашей машине.
• Стендовые испытания под нагрузкой. Проверка собранных блоков и насосов на давлениях до 400 бар с фиксацией внутренних утечек.
• Продажа новых гидромоторов и насосов. Поставка оригинальных агрегатов и качественных аналогов с гарантией от завода.
• Ремонтная база в Подольске. Полный технический цикл восстановления: от микрометража и расточки до сборки и опрессовки.
