Насос-дозатор (гидроруль) — это направляющий гидравлический аппарат, который дозирует рабочую жидкость от питающего насоса к исполнительным цилиндрам строго пропорционально углу поворота рулевого колеса. Без исправного агрегата тяжелая сельхозтехника теряет управление при работе на вязких грунтах под нагрузкой. На практике мы видим, что большинство отказов рулевого управления трактора связано с критическим износом героторной пары или заклиниванием золотника из-за грязного масла. Если механическая связь между рулем и колесами отсутствует, гидроруль берет на себя всю гидростатическую работу.
Внутри стандартного агрегата скрыта сложная система каналов и клапанов. Основной рабочий орган — это планетарный механизм (геротор), который выступает в роли расходомера. Когда оператор вращает вал, золотниковая гильза смещается, открывая рабочие окна. Масло под давлением подается в нужную полость рулевого гидроцилиндра. При отключении основного питающего насоса (НШ), узел способен работать в ручном режиме, но усилие на рулевом колесе возрастает многократно.

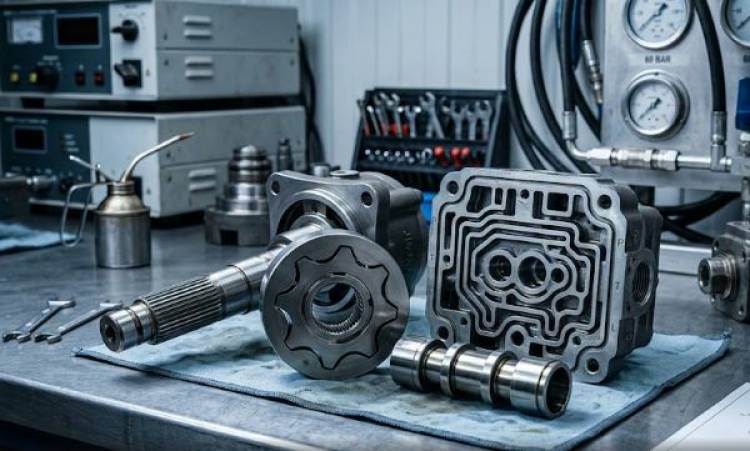

Современные дозаторы имеют моноблочную конструкцию. Базовая архитектура агрегата включает следующие узлы:
• Героторная пара (качающий узел). Отвечает за точное дозирование объема гидравлической жидкости за один оборот шлицевого вала.
• Распределительный блок. Состоит из золотника и гильзы, которые направляют потоки масла в напорные или сливные магистрали.
• Блок клапанов. Включает предохранительный, сдвоенные противоударные, всасывающие и обратный клапаны для защиты системы от гидроударов при наезде на препятствие.
При подборе гидравлики нельзя руководствоваться только внешним сходством посадочных мест. Если вы планируете купить насос дозатор на МТЗ, ключевым параметром будет рабочий (дозирующий) объем. Он измеряется в кубических сантиметрах на один оборот вала (см³/об). Установка агрегата с меньшим объемом приведет к тому, что оператору придется делать по 6-8 оборотов руля для полного выворота колес. Избыточный объем сделает управление резким, дерганым и опасным на транспортных скоростях.
Второй критический фактор — настройка предохранительного клапана. Для стандартных систем МТЗ-82 этот показатель составляет 140 бар. Если поставить узел с давлением срабатывания 100 бар, гидроцилиндр просто не осилит поворот колес в глубокой колее. Вся энергия уйдет в сливную магистраль через открытый клапан, вызвав перегрев гидравлической жидкости. Всегда сверяйте маркировку старого узла с паспортными данными новой запчасти.
| Класс техники | Пример модели | Рекомендуемый объем | Давление клапана |
|---|---|---|---|
| Легкие тракторы (тяговый класс 1.4) | МТЗ-80, МТЗ-82, ЮМЗ-6 | 100 см³/об | 140 бар |
| Средние тракторы и погрузчики | МТЗ-1221, ТО-18 | 160 см³/об | 160 бар |
| Тяжелые тракторы (сочлененная рама) | К-700, Т-150К | 500 - 1000 см³/об | 175 - 200 бар |
В коммерческой эксплуатации техника должна приносить прибыль, а не стоять в ремзоне. Механика ценообразования на гидроагрегаты прозрачна: стоимость зависит от бренда, чистоты обработки металла и точности подгонки золотниковой пары. Дешевые аналоги часто имеют зазоры свыше 15-20 микрон. Это приводит к огромным внутренним перетечкам — вы крутите руль, но трактор реагирует с запаздыванием, так как масло просто перетекает внутри корпуса.
При серьезных задирах на гильзе или износе звездочки геротора восстановление узла экономически нецелесообразно — дешевле купить новый агрегат с гарантией. Однако если проблема кроется в пробитых уплотнениях или зависшем клапане, ремонт обойдется в 20-30% от стоимости новой детали. Решение о целесообразности восстановления принимается только после гидравлических тестов.
Любая диагностика начинается с подключения к испытательному стенду. Наша ремонтная база базируется в Подольске, где мы имитируем реальные рабочие нагрузки на агрегат. Мы подаем масло температурой 50°C и снимаем показатели расходомером при различных давлениях. Это позволяет выявить скрытые дефекты, которые невозможно определить визуально.
Стендовая проверка включает строгую последовательность действий:
1. Проверка герметичности. Опрессовка корпуса давлением до 200 бар для поиска наружных утечек по сальнику вала и уплотнительным кольцам.
2. Замер внутренних перетечек. Блокируем рабочие порты и измеряем объем жидкости, уходящей в слив (норма — не более 2-3 л/мин в зависимости от модели).
3. Настройка клапанов. Регулировка давления открытия предохранительного и противоударных клапанов строго по технической документации производителя.
Первая причина — нехватка масла в гидробаке или завоздушивание системы. Вторая — сильный износ шестеренного насоса (НШ), который не выдает нужный литраж. Третья аппаратная причина заключается в зависании кромки золотника из-за металлической стружки. В таком случае требуется полная разборка и промывка гидроруля.
Технически установить насос дозатор 160 на место сотого можно, если совпадают посадочные шлицы. Однако руль станет чрезмерно острым. Для полного выворота колес потребуется меньше оборотов, что усложнит точное руление на высоких скоростях. Мы рекомендуем придерживаться заводских параметров объема.
Если течь вызвана задубевшей резиной — да, ремкомплект решит проблему. Но в 70% случаев сальник выдавливает из-за избыточного давления в обратной магистрали (забит сливной фильтр) или из-за радиального люфта изношенного вала. Замена уплотнения без устранения первопричины даст результат максимум на неделю.
Сам агрегат необслуживаемый, но он крайне чувствителен к чистоте гидравлической жидкости. Регламент требует замены фильтроэлементов в гидросистеме каждые 500 моточасов и полного обновления масла каждые 1000 моточасов. Малейшая абразивная пыль работает как наждак для прецизионных пар.
Попытки настроить предохранительные клапаны «на глаз» в полевых условиях гарантированно приводят к разрыву шлангов РВД или поломке вала. Если руль вашего трактора стал тугим, колеса реагируют с задержкой или видны потеки масла, не ждите полного отказа системы. Привозите снятый узел в наш цех в Подольске. Мы установим его на стенд, выдадим точный график рабочих характеристик и предложим оптимальное решение: профессиональный ремонт с заменой ремкомплекта или подбор нового узла со склада.
