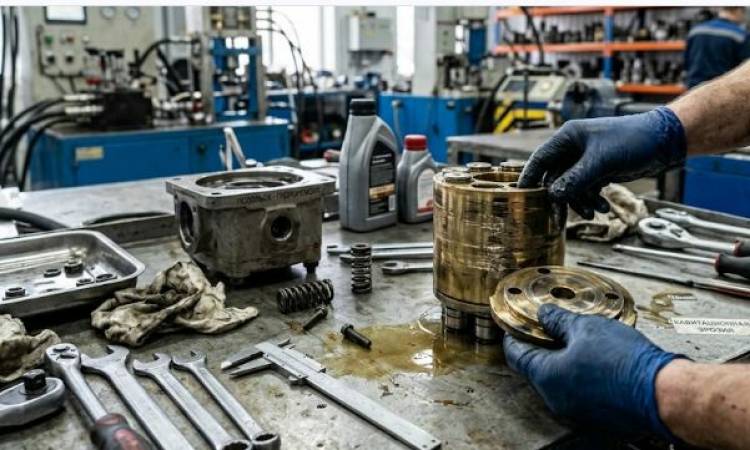

Шум и вибрация насосного агрегата в 80% случаев возникают из-за масляного голодания качающего узла, нарушения соосности приводных валов или критического износа подшипниковой группы. Если со стороны всасывающей магистрали слышен резкий металлический треск, напоминающий перекатывание гравия, в контуре началось схлопывание вакуумных пузырьков. Для точной локализации проблемы механику необходимо подключить гидротестер в напорную линию, замерить расход при номинальном давлении и проверить разряжение на входе с помощью вакуумметра.
Игнорирование нетипичных звуков приводит к лавинообразному разрушению деталей роторной группы. Металлическая стружка, содранная с поверхности распределительной шайбы или плунжеров, мгновенно разносится по всей гидросистеме, забивая золотники гидрораспределителей и выводя из строя исполнительные механизмы.
Кавитация в гидросистеме — это процесс образования и мгновенного схлопывания пузырьков газа или паров рабочей жидкости при падении давления ниже давления насыщенных паров. При схлопывании такого микропузырька на поверхности металла образуется кумулятивная микроструя с давлением в тысячи бар. Эти гидравлические микроудары вырывают частицы металла из бронзовых и стальных деталей, оставляя на них глубокие раковины (эрозию).
Основные факторы, провоцирующие масляное голодание и вакуумирование:
• Зарастание грязевиков и фильтров. Всасывающий фильтроэлемент в гидробаке забит продуктами распада масла или металлической пудрой, что сужает проходное сечение.
• Несоответствие вязкости гидравлического масла. Попытка запустить систему зимой на густом летнем масле без предварительного подогрева ТЭНами.
• Заужение всасывающей магистрали. Заломы, перегибы или расслоение внутреннего корда всасывающего рукава высокого давления (РВД).
Аэрация (подсос атмосферного воздуха) и кавитация (кипение в вакууме) звучат похоже, но диагностируются по-разному. При аэрации гидробак быстро заполняется стойкой пеной, а рабочая жидкость мутнеет. Воздух проникает через изношенный сальник приводного вала, негерметичные фитинги на линии всасывания или из-за слишком низкого уровня масла в баке.
Если гидравлика не "голодает", но на корпусе ощущается сильная дрожь, проблема кроется в механической передаче крутящего момента. Сильная вибрация гидронасоса разрушает уплотнения, разбивает посадочные места подшипников и приводит к усталостному излому вала.
Что необходимо проверить в первую очередь:
1. Соосность привода. Центровка валов насоса и электродвигателя (или ДВС) должна выполняться индикатором часового типа или лазерным центровщиком. Допуск на радиальное и угловое смещение обычно не превышает 0,05–0,10 мм в зависимости от типа муфты.
2. Состояние упругой муфты. Износ полиуретановой звездочки (венца) кулачковой муфты вызывает жесткие удары при старте и остановке вращения.
3. Износ подшипникового узла. Осевой или радиальный люфт вала, превышающий заводские допуски (проверяется микрометром), неизбежно вызывает биение.
| Симптом при работе | Вероятная причина | Действие механика |
|---|---|---|
| Высокочастотный визг, треск, давление скачет | Кавитация (голодание) | Замер вакуума на входе, проверка РВД и фильтров |
| Глухой гул, низкочастотная вибрация корпуса | Сбита центровка валов или износ муфты | Проверка лазерным центровщиком, замена венца муфты |
| Пена в баке, губчатая работа цилиндров | Аэрация (подсос воздуха) | Опрессовка всасывающей магистрали, замена сальника вала |
В промышленной гидравлике не существует понятия «починить шум». Задача инженера — восстановить объемный КПД агрегата до заводских 95-98%. Ценообразование прозрачно: мы полностью разбираем узел, отмываем детали в ультразвуковой ванне и производим микрометраж.
Вы платите за конкретные технологические операции: притирку распределительных пластин на оптическом столе (допуск плоскостности до 0,002 мм), замену плунжерных пар, расточку корпуса, замену подшипников и уплотнений. После сборки узел проходит обязательную обкатку на специализированном гидравлическом стенде с фиксацией характеристик под нагрузкой в 300-350 бар. Если дефектовка показывает, что износ качающего узла критический и смета ремонта превышает 60-70% от стоимости нового узла, мы предложим купить гидронасос или гидромотор с нашего склада.
Чтобы избежать внезапных простоев техники, соблюдайте базовые правила эксплуатации:
• Контролируйте инерционные нагрузки. В закрытых контурах хода спецтехники или приводах лебедок обязательно должен стоять антикавитационный клапан. При резкой остановке мотора по инерции жидкость продолжает вытягиваться из магистрали — клапан открывается и производит подпитку линии, предотвращая разрыв струи.
• Соблюдайте температурный режим. Оптимальная рабочая температура гидравлического масла — от +40°C до +50°C. При превышении +70°C масло резко теряет вязкость, смазывающая пленка рвется, начинается сухое трение плунжеров.
• Проводите регулярный анализ рабочей жидкости. Наличие бронзовой пыли в колбе фильтра — прямой сигнал к немедленной остановке и снятию агрегата на проверку.
Снимите неисправный агрегат и привезите на нашу ремонтную базу в Подольск (Московская область). Инженеры в вашем присутствии разберут узел, укажут на задиры, замерят люфты и выдадут точную дефектную ведомость. Если демонтаж своими силами невозможен, свяжитесь с нами — мобильная бригада приедет со своим гидротестером.
Без точного инструмента — только визуально по состоянию упругой муфты и сальника. Если венец муфты стирается за месяц, а из-под сальника вала постоянно давит масло, оси валов не совпадают. Точная центровка требует магнитной стойки с двумя индикаторами или лазерного прибора.
Антикавитационный клапан защищает гидромоторы от работы всухую. Когда золотник распределителя резко перекрывает подачу, вращающийся по инерции массивный вал гидромотора начинает работать как насос, всасывая масло. Клапан пропускает жидкость из бака или сливной магистрали в зону разряжения, компенсируя нехватку объема.
Нет. Любая аномальная вибрация гидронасоса ускоряет разрушение деталей в геометрической прогрессии. Работая "до талого", вы рискуете получить обрыв шатунов, разрушение блока цилиндров и выброс кусков металла в дорогостоящие распределители. Восстановить такой узел будет невозможно.
Бригада диагностов выезжает по Москве и Московской области в течение 24 часов после согласования заявки. Мы базируемся в городе Подольск, поэтому оперативно закрываем южное направление и прилегающие промышленные зоны.
