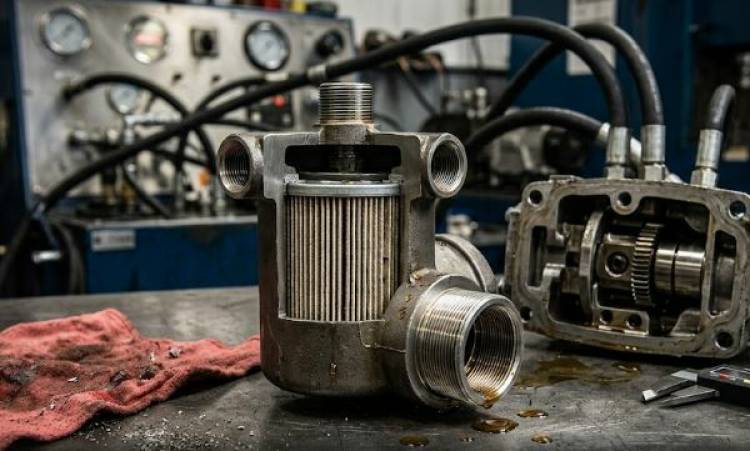

Гидравлический фильтр подбирается строго под ту задачу и тот узел, который необходимо защитить от механических примесей в системе. Всасывающие элементы устанавливаются на входе в гидронасос, напорные монтируются на магистралях высокого давления для защиты распределителей, а сливные очищают масло от продуктов износа перед его возвратом в гидробак. Грамотная очистка гидравлики предотвращает задиры на плунжерах гидромоторов и заклинивание золотниковых пар. Если система фильтрации спроектирована с ошибками или забита, даже абсолютно новые гидроагрегаты выйдут из строя за несколько десятков моточасов.
Когда мы ставим отремонтированный агрегат на испытательный стенд, сразу видно последствия плохой фильтрации. Металлическая пудра работает как абразив, стирая привалочные поверхности качающего узла. Чтобы этого избежать, в гидравлических контурах спецтехники и промышленных прессов применяется многоступенчатая защита.
Всасывающий фильтр — это первая линия обороны гидравлической системы. Он защищает насос от попадания болтов, гаек, кусков ветоши или крупных металлических осколков, которые могут оказаться в баке. Этот элемент имеет грубую сетку, так как слишком тонкая очистка создаст сопротивление на всасывании.
Если насос будет тратить слишком много энергии на втягивание масла через забитую или слишком мелкую сетку, возникнет кавитация. Масло начнет закипать, пузырьки воздуха будут схлопываться под давлением и буквально выгрызать металл из распределительных дисков. Основные параметры всасывающей фильтрации:
• Место установки. Погружен в масло внутри бака или врезан во всасывающую магистраль перед насосом.
• Степень очистки. От 60 до 250 микрон. Тонкая бумага здесь не применяется, только металлическая сетка.
• Наличие клапана. Часто оснащается байпасным клапаном (открытие при 0.15-0.3 бар) для предотвращения масляного голодания.
Напорный фильтр устанавливается сразу после гидравлического насоса и принимает на себя весь поток жидкости под рабочим давлением. Его главная задача — перехватить частицы износа самого насоса до того, как они попадут в дорогие пропорциональные клапаны, сервоприводы или гидромоторы. Корпусы таких узлов отливаются из чугуна или толстой стали.
На нашей ремонтной базе в Подольске мы регулярно тестируем гидравлику при давлении до 350 бар. При таких нагрузках фильтр напорной линии должен выдерживать колоссальные пульсации. Для этого фильтроэлементы армируются металлической сеткой, не позволяющей шторе схлопнуться. Характеристики напорных узлов:
1. Место монтажа. Напорная магистраль между насосом и распределителем.
2. Рабочее давление. От 100 до 420 бар (зависит от серии колбы).
3. Тонкость фильтрации. От 3 до 25 микрон. В качестве материала используется стекловолокно.
Сливной фильтр отвечает за финишную очистку масла перед тем, как оно сольется обратно в бак. Именно он собирает стружку, резиновые частицы от манжет гидроцилиндров и продукты износа гидромоторов. Если он неисправен, вся грязь от исполнительных механизмов вернется в систему и пойдет на второй круг.
Корпус сливного узла испытывает минимальные нагрузки, так как давление на сливе редко превышает 5-10 бар. Однако он должен пропускать через себя большие объемы жидкости. При установке важно следить, чтобы труба, идущая от фильтра в бак, находилась ниже минимального уровня масла — иначе жидкость будет пениться.
Чтобы четко понимать разницу между узлами, мы свели их технические допуски в единую матрицу. Это базовые значения для большинства мобильной и промышленной техники.
| Тип фильтра | Место установки | Давление (Бар) | Материал элемента |
|---|---|---|---|
| Всасывающий | Внутри бака / Линия всасывания | Отрицательное (вакуум) | Металлическая сетка (60-250 мкм) |
| Напорный | Сразу после насоса | 100 – 420 | Стекловолокно (3-25 мкм) |
| Сливной | Крышка бака / Линия слива | 5 – 20 | Целлюлоза или стекловолокно (10-25 мкм) |
Ценообразование в сфере фильтрации абсолютно прозрачно. Вы платите за площадь фильтрующей шторы, прочность каркаса и точность настройки байпасного клапана. Дешевые бумажные аналоги часто имеют меньшую площадь складки. В результате их пропускная способность падает, клапан открывается раньше времени, и грязное масло идет в обход очистки напрямую в систему.
В нашей практике мы регулярно видим убитые распределители, где золотники заклинило из-за кусков разорванной бумаги от дешевого элемента. Экономия двух тысяч рублей приводит к капитальному ремонту на сотни тысяч. Мы продаем новые гидромоторы, гидронасосы и другое оборудование, но всегда настоятельно рекомендуем клиентам: не скупитесь на расходники, это продлит жизнь узлам в разы.
Первое ТО делается после обкатки новой машины (через 50-100 моточасов). Далее — согласно регламенту производителя оборудования, обычно это каждые 500 или 1000 моточасов. Если установлен визуальный или электрический индикатор загрязненности, меняйте элемент при его срабатывании.
Промывать можно только металлические сетки грубой очистки (всасывающие). Бумажные и стекловолоконные шторы задерживают грязь в своей глубине. Никакой растворитель или продувка сжатым воздухом не извлечет оттуда впрессованные частицы. Продувка лишь порвет структуру материала.
Система проработает без сбоев очень короткое время. Мелкая пыль, образующаяся от естественного трения деталей, начнет скапливаться. Зазоры в современных плунжерных парах составляют микроны. Грязь быстро съест эти зазоры, внутренние перетечки возрастут, техника перестанет выполнять рабочие операции под нагрузкой.
Холодное гидравлическое масло имеет высокую вязкость. Густая жидкость не может пройти через поры шторы. Если байпасный клапан неисправен или отсутствует, давление перед элементом резко возрастает, что приводит к разрыву шторы или деформации металлической колбы.
Если при замене вы обнаружили на магните или в колбе латунную или стальную стружку, простая замена расходников уже не поможет — началось разрушение насоса или мотора. Привозите агрегат в наш цех. Мы проведем полную дефектовку, замерим утечки и давление. Если ремонт экономически нецелесообразен, у нас всегда можно купить новые гидронасосы, гидромоторы со склада в Московской области. Техника встала на объекте? Оставьте заявку, и наша выездная бригада прибудет с расходомером для диагностики прямо на месте.
