Поворотные редукторы манипуляторов и экскаваторов: диагностика износа

Как диагностировать редуктор поворота башни экскаватора?

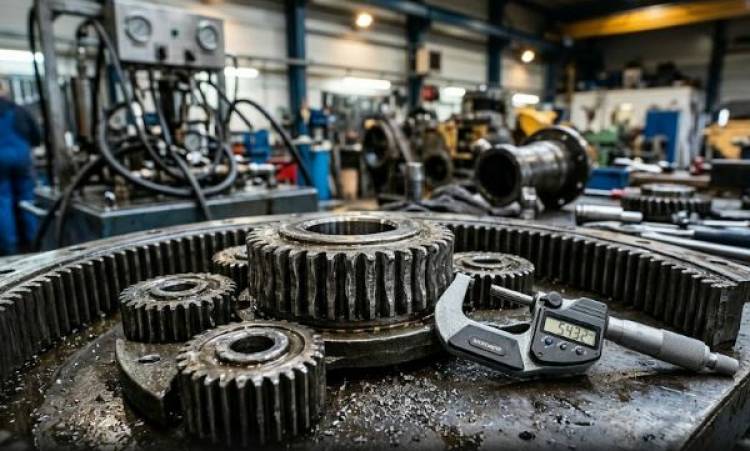

Диагностика поворотного редуктора заключается в инструментальном замере зазоров в зацеплении планетарных рядов, проверке состояния подшипниковых узлов и оценке уровня загрязнения трансмиссионного масла. Первым маркером критической выработки служит металлический скрежет при страгивании платформы, а также увеличенный инерционный выбег стрелы после отпускания джойстика. На нашей ремонтной базе в Подольске специалисты ежедневно применяют цифровые микрометры и эндоскопы для точной оценки состояния зубчатых зацеплений без полного демонтажа агрегата с рамы.

Часто механики путают неисправность гидравлической линии управления с чисто механическим разрушением планетарного механизма. Прежде чем снимать узел, необходимо замерить давление растормаживания стояночного тормоза гидромотора (обычно оно должно составлять 30-40 бар) и проверить линию дренажа на предмет утечек. Если гидравлика выдает номинальные показатели, а платформа вращается рывками — проблема кроется в геометрии зубьев. Для тех случаев, когда агрегат разорвало из-за заклинивания и он не подлежит восстановлению, у нас продаются новые гидромоторы, гидронасосы и другое оборудование для оперативного ремонта техники.

Почему появляется люфт редуктора поворота?

Базовый конструктив многоступенчатых планетарных передач изначально предполагает наличие тепловых зазоров. Однако превышение этих допусков переводит штатный режим работы в режим ударных нагрузок. Основные катализаторы разрушения узла:

• Выработка зубьев солнечной шестерни. Основная причина — систематическая работа экскаватора с превышением номинального крутящего момента (например, боковое трамбование грунта ковшом). Это ведет к усталостному выкрашиванию цементированного слоя металла.

• Разрушение сепараторов подшипников выходного вала. Сопровождается сильным радиальным биением вала-шестерни относительно зубчатого венца опорно-поворотного устройства (ОПУ). Возникает из-за масляного голодания или попадания абразива.

• Износ шлицевых соединений. Проявляется при ослаблении крепежа гидромотора, передающего вращение на входной вал механизма. Микроподвижность приводит к слизыванию шлицев.

Как проявляется износ шестерен в рабочих условиях?

Механик или оператор спецтехники может предварительно локализовать проблему, просто наблюдая за поведением машины в траншее или на площадке. В таблице ниже приведены корреляции между физическими симптомами и конкретными разрушениями внутри картера.

Технология проверки агрегата в условиях ремзоны

Снятие механизма — трудоемкий процесс, требующий грузоподъемного оборудования. Когда узел попадает на слесарный стол, дефектовка проводится по строгому алгоритму:

1. Анализ смазочной жидкости. Наличие бронзовой пудры говорит об износе сепараторов, а крупные стальные фрагменты — о сломе зуба планетарной передачи. Эмульсия белого цвета указывает на попадание влаги через негерметичный сапун.

2. Микрометраж посадочных мест. После отмывки деталей в ультразвуковой ванне замеряются шейки валов под подшипники. Эллипсность посадочного отверстия картера свыше 0.05 мм требует расточки и завтуливания.

3. Контроль пятна контакта. При сборке на зубья наносится свинцовый сурик для оценки геометрии зацепления. Неправильное пятно контакта приведет к вою редуктора манипулятора на высоких оборотах.

Из чего складывается цена ремонта или покупки редуктора манипулятора?

Механика ценообразования при ремонте трансмиссионных агрегатов всегда прозрачна и опирается на карту дефектовки. Заказчик платит только за замену поврежденных узлов и нормо-часы станочных работ. В итоговую смету закладываются:

• Стоимость запасных частей. Оригинальные сателлиты, солнечные шестерни, комплекты игольчатых подшипников и уплотнения типа Duo-Cone. Мы подбираем детали с твердостью поверхности не ниже 58 HRC.

• Токарно-расточные операции. Восстановление геометрии картера или наплавка выходного вала-шестерни в случае сильного износа шейки.

• Сборка и стендовые испытания. Обкатка агрегата в сборе с мотором на испытательном стенде под рабочим давлением. Фиксируются температурные режимы, уровень шума и герметичность по сальникам.

Если в процессе дефектовки выясняется, что картер имеет сквозные трещины, а зубчатые венцы полностью слизаны, ремонт становится экономически нецелесообразным. Для таких ситуаций на наших складах в Московской области есть готовые решения. У нас продаются новые гидромоторы, гидронасосы и гидравлические редукторы в сборе, готовые к установке.

FAQ: Частые вопросы механиков по поворотным системам

Можно ли убрать зазоры густой консистентной смазкой?

Заливка литола или смеси трансмиссионки со смазкой для направляющих — это путь к быстрому уничтожению агрегата. Густая смазка центробежной силой раскидывается по стенкам картера, оставляя игольчатые подшипники сателлитов работать в сухую. Металлический стук исчезнет на 5-10 часов, после чего узел полностью заклинит от перегрева.

Какой допуск по выбегу стрелы при резкой остановке?

Для стандартных гусеничных экскаваторов массой 20-22 тонны допустимый инерционный пробег ковша после отпускания джойстика составляет от 15 до 30 см (в зависимости от вылета рукояти). Если стрела пролетает по инерции больше метра, проблема кроется либо в перетекании жидкости внутри распределителя гидромотора, либо в катастрофическом износе зубьев.

Почему постоянно срезает болты крепления к платформе?

Срез крепежных болтов происходит из-за ослабления момента их затяжки. Если болт недотянут, корпус начинает испытывать микровибрации. При знакопеременных нагрузках (копка траншеи, работа гидромолотом) болты работают не на растяжение, а на срез, что неизбежно приводит к усталости металла.

Как часто нужно менять масло в механизме вращения?

Первая замена (слив стружки притирки) производится через 50-100 моточасов на новой технике. Далее интервал составляет от 500 до 1000 моточасов, в зависимости от регламента завода и условий эксплуатации. Использовать необходимо трансмиссионные масла вязкостью SAE 90 или 80W-90 стандарта API GL-4/GL-5.

Нужна дефектовка гидравлического агрегата?

Работа спецтехники с неисправным приводом вращения всегда заканчивается аварийной остановкой на объекте и дорогостоящей эвакуацией. При появлении первых симптомов — рывков, скрежета или течи масла — привозите агрегат на нашу базу в Подольск. Наши гидравлики проведут полную разборку, очистку деталей и микрометраж каждого элемента планетарного ряда.

По итогам осмотра мы выдаем официальную дефектовочную ведомость. Если износ локальный, мы восстановим узел с гарантией на произведенные работы. Если повреждения критичны, предложим купить агрегат из наличия — у нас продаются новые гидромоторы, насосы и элементы трансмиссии с документами. Для тяжелой техники, которую сложно снять с объекта, вы можете заказать выезд мобильной бригады для диагностики прямо на площадке в Подольске и Московской области.
