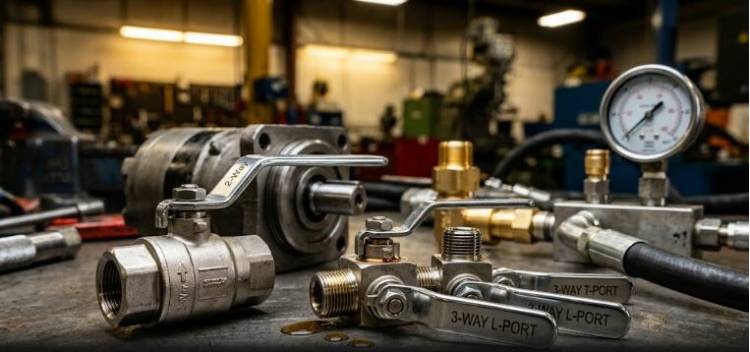

Кран шаровый высокого давления (КШВД) — это стальная запорная арматура, задача которой состоит в полном перекрытии или перенаправлении потока рабочей жидкости в магистралях при пиковых нагрузках до 500 бар. В условиях гидроударов, возникающих при работе экскаваторов или промышленных прессов, обычная сантехническая латунь разрывается мгновенно. Мы регулярно снимаем телеметрию на нашем испытательном стенде и фиксируем: львиная доля потерь давления в контурах вызвана установкой несоответствующих дросселей или износом полиацеталевых (POM) уплотнений внутри гидрокрана.
С технической точки зрения, выбор сводится к определению необходимого расхода (литража), диаметра условного прохода (DN), стандарта резьбового соединения и правильной кинематической схемы распределения потоков.
В зависимости от архитектуры гидролинии, инженеру требуется либо просто отсечь контур, либо переключить подачу масла между различными исполнительными механизмами. Для этих задач применяется разная компоновка портов.
• Двухходовой кран (2/2). Имеет два порта — вход и выход. Выполняет базовую функцию: открыть или закрыть поток. Монтируется на линиях нагнетания перед манометрами, на всасывающих магистралях гидронасосов для их обслуживания, либо для изоляции гидроаккумуляторов при проведении ТО.
• Трехходовой кран L-образный (3/2). Оснащен одним напорным входом и двумя отводящими портами. Внутри стального шара выфрезерован Г-образный (L) канал. При повороте рукоятки на 90 градусов поток направляется либо в первую магистраль, либо во вторую. Одновременная подача жидкости в оба контура физически заблокирована конструкцией.
• Трехходовой кран T-образный. Внутри запирающего элемента выполнен Т-образный канал. Такая геометрия позволяет соединить все три порта одновременно, распределив поток, либо отсечь один из отводов. Часто применяется в схемах, где поток от одного гидронасоса необходимо разделить на два гидромотора, работающих параллельно.
Ценообразование промышленной арматуры строго привязано к материаловедению и допускам при металлообработке. Стоимость формируется на базе трех параметров. Во-первых, материал корпуса: углеродистая сталь с цинковым гальваническим покрытием обходится дешевле, чем кислотостойкая нержавейка AISI 316. Во-вторых, тип эластомеров. Стандартные уплотнения NBR (нитрильный каучук) работают до +80°C. Если гидросистема перегревается или использует синтетические негорючие жидкости, требуются кольца FKM (витон), что удорожает узел на 15–20%.
В-третьих, резьбовой стандарт. Изготовление дюймовых конических резьб NPT или британских BSPT требует разного инструментария. Понимание этих метрик избавляет от переплат за избыточные характеристики, которые никогда не будут задействованы на вашей машине.
| Тип арматуры | Назначение | Количество портов | Рабочее давление (max) |
|---|---|---|---|
| Двухходовой (2/2) | Открытие / закрытие магистрали | 2 | До 500 бар |
| Трехходовой L-образный | Переключение потока на один из двух контуров | 3 | До 400 бар |
| Трехходовой T-образный | Слияние или разделение потока | 3 | До 315 бар |
Механика гидросистем не прощает ошибок. Практика показывает, что 90% случаев выхода из строя запорной арматуры связано не с заводским браком, а с нарушением культуры монтажа.
1. Тщательная промывка линии. Перед установкой нового узла магистраль в обязательном порядке продувается. Металлическая стружка от резки труб, попав в пятно контакта, мгновенно царапает поверхность шара из хромированной стали. Герметичность будет безвозвратно утеряна.
2. Дозированное усилие затяжки. При фиксации штуцеров используйте только динамометрический ключ. Превышение крутящего момента деформирует корпус КШВД. Зазоры исчезают, и рукоятку заклинивает намертво.
3. Запрет на дросселирование. Шаровые гидрокраны не созданы для регулировки расхода жидкости. Рукоятка должна находиться строго в крайних точках (открыто/закрыто). В промежуточном положении гидравлический поток вымывает полимерные уплотнения за счет эффекта кавитации.
Запорная арматура всегда функционирует в связке с насосными станциями. Если кран не держит давление или магистраль вибрирует, корень проблемы часто находится глубже. Падение КПД, перегрев масла, стружка в фильтрах — прямые сигналы износа поршневой группы или распределительных шайб силовых агрегатов. У нас продаются новые гидромоторы, гидронасосы и другое оборудование для тяжелой спецтехники. Кроме того, мы занимаемся глубоким капитальным ремонтом с обязательной обкаткой.
• Инструментальная дефектовка. Узел полностью разбирается. Осуществляем микрометраж плунжеров, валов и посадочных мест с точностью до сотых долей миллиметра.
• Испытания на стенде. После восстановления каждый гидромотор или насос нагружается на стенде. Снимаем графики расхода, давления и температурных режимов, подтверждая соответствие заводским допускам.
• Подбор новых агрегатов. Если износ критический и старый узел восстановлению не подлежит, мы в сжатые сроки отгружаем новые агрегаты со склада.
Технически — да, большинство промышленных моделей на это рассчитаны. Однако учтите: рабочая жидкость с силой прижимает шар к фторопластовым кольцам. При давлениях свыше 300 бар для поворота рукоятки потребуется огромное физическое усилие. Для штатных переключений рекомендуется предварительно сбрасывать давление в линии.
Появление масла на оси рукоятки говорит об износе колец круглого сечения (O-ring) на самом штоке. На некоторых крупных версиях допускается замена ремкомплекта. Но на мобильной спецтехнике, где простой машины обходится в сотни тысяч рублей, целесообразно сразу установить новый кран в сборе.
BSP (British Standard Pipe) — трубная цилиндрическая резьба с углом профиля 55 градусов, герметизация осуществляется по торцу с помощью USIT-колец или по внутреннему конусу 60°. NPT (National Pipe Thread) — американская коническая резьба с углом 60 градусов, где уплотнение происходит за счет смятия витков с обязательным применением фум-ленты или анаэробного герметика.
Предельное давление напрямую зависит от диаметра условного прохода (DN). Компактные краны DN4–DN10 стабильно держат 500 бар. Версии DN20–DN25 рассчитаны на 315–350 бар. Модели свыше DN50 ограничиваются планкой в 210 бар из-за огромной площади давления на запирающий элемент.
Требуется диагностика или замена компонентов гидросистемы?
Мы восстанавливаем рабочие параметры спецтехники и промышленных линий. Если экскаватор теряет мощность, гидроцилиндры проседают, а масло греется — привозите агрегат на нашу ремонтную базу в Подольск на инструментальную дефектовку. Также вы можете приобрести новые гидромоторы и гидронасосы со склада или заказать выезд мобильной бригады для диагностики по Московской области.
