Бортовой редуктор хода экскаватора — это силовой многоступенчатый механизм, который преобразует крутящий момент от гидромотора в мощное тяговое усилие на ведущей звездочке гусеницы. Этот узел отвечает за прямолинейное передвижение и повороты тяжелой спецтехники по грунту, принимая на себя колоссальные радиальные и осевые нагрузки. Практика показывает, что до 80% критических поломок происходит по причине потери герметичности плавающих сальников и последующего масляного голодания агрегата. Плановое обслуживание бортовой передачи предотвращает лавинообразное разрушение зубьев сателлитов и необратимый перекос водила в картере.

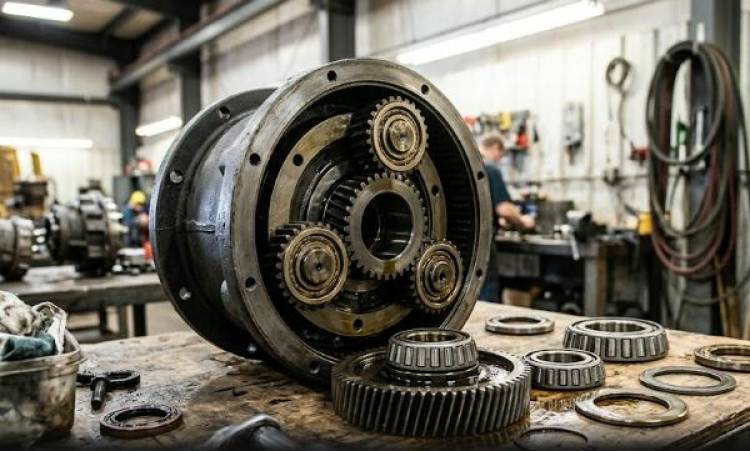

Функционально узел представляет собой планетарную передачу. Вращение передается поэтапно через систему зубчатых колес, что позволяет многократно снизить обороты гидромотора, одновременно повышая крутящий момент на ступице. Работа в условиях экстремальных нагрузок требует от деталей высокой поверхностной твердости, поэтому шестерни проходят процесс цементации и закалки токами высокой частоты.
Кинематическая схема базируется на классическом планетарном принципе. Крутящий момент от шлицевого вала мотора поступает на первичный вал-шестерню, распределяясь далее по ступеням понижения. Конструкция включает несколько ключевых элементов, каждый из которых подвержен специфическому износу.
• Солнечная шестерня. Центральный элемент механизма, передающий первичное вращение. Износ ее шлицевых соединений или питтинг зубьев часто становится причиной характерного металлического стука при начале движения.
• Сателлиты и водило. Промежуточные шестерни, которые обкатываются по внутренней орбите. Они вращаются на высоконагруженных игольчатых подшипниках. При перегреве сепараторы подшипников рассыпаются, провоцируя клин узла.
• Коронная шестерня. Неподвижный внешний зубчатый венец, жестко связанный с неподвижной частью корпуса. Принимает реактивное усилие, обеспечивая вращение внешней ступицы со звездочкой.
Своевременная замена масла в редукторе — основная профилактическая мера, которую механики должны выполнять каждые 1000–2000 моточасов. Точный интервал зависит от массы машины и условий эксплуатации. При работе на обводненных карьерах или болотистой местности срок службы трансмиссионной жидкости сокращается вдвое. Для заправки применяется специализированное трансмиссионное масло класса GL-5 с вязкостью 80W-90 или 85W-140. Если при сливе отработки мастер замечает белую эмульсию или обильную бронзовую пудру, агрегату требуется немедленная разборка и дефектовка.
1. Позиционирование крышки. Гусеничная лента вывешивается на стреле и прокручивается так, чтобы сливная пробка оказалась строго в нижнем положении (на 6 часов), а заливная и контрольная — на 9 или 3 часа.
2. Безопасный сброс давления. Перед откручиванием резьбовых пробок необходимо плавно стравить избыточное давление газа внутри нагретого картера, чтобы горячая смазка не выплеснулась наружу под напором.
3. Контроль уровня. Новая техническая жидкость нагнетается шприцем через заливное отверстие до тех пор, пока не появится стабильная непрерывная течь из открытого контрольного порта.
Стоимость восстановления тяжелой гидравлики всегда базируется на результатах приборной и инструментальной дефектовки. Разборка сопровождается микрометражом посадочных мест, проверкой тепловых зазоров и оценкой геометрии шлицевых валов. В итоговую смету включаются только те позиции, чей физический износ превышает допустимые заводские нормы. Базовый ремкомплект всегда включает замену плавающего уплотнения (Duo-Cone), набора о-рингов, стопорных колец и разрушенных подшипников.
В тяжелых случаях, когда обрыв сателлита привел к сквозному пробитию или разрыву чугунного корпуса, восстанавливать агрегат экономически нецелесообразно. Для таких ситуаций в нашей компании продаются новые гидромоторы, гидронасосы и другое гидравлическое оборудование от проверенных заводов-изготовителей. Покупка узла в сборе позволяет минимизировать время простоя дорогостоящей техники на объекте.
| Признак неисправности | Техническая причина | Решение |
|---|---|---|
| Подтеки густого масла на внутренней стороне гусеничной ленты | Износ притертых металлических колец плавающего уплотнения, попадание грязи под резиновые демпферы. | Снятие звездочки, замена комплекта уплотнений с обязательной промывкой картера от абразива. |
| Хруст, скрежет и сильная вибрация при движении машины | Разрушение игольчатых подшипников сателлитов, выкрашивание (питтинг) зубьев шестерен. | Полная переборка с заменой поврежденной планетарной пары, удаление металлической стружки. |
| Экскаватор самовольно уводит в сторону при прямом ходе | Внутренние перетечки в гидромоторе (износ распределительной шайбы) или клин подшипника ступицы. | Диагностика гидромотора на стенде с замером дренажа, регулировка тепловых зазоров. |
В профессиональном ремонте визуального осмотра недостаточно. Наша техническая база в Подольске оборудована специализированными гидравлическими стендами с цифровыми расходомерами и клапанами переменной нагрузки. Мы обкатываем собранные моторы хода под номинальным рабочим давлением до 350-400 бар, полностью имитируя жесткий упор гусеницы в плотный грунт.
Стендовая проверка позволяет отследить скрытые внутренние перетечки по плунжерам и распределительным шайбам. Мы фиксируем объем дренажного потока и динамику нагрева корпуса. Если показатели выходят за рамки заводских спецификаций, узел отправляется на дополнительную притирку поверхностей. Такой подход гарантирует отсутствие сюрпризов при монтаже агрегата на раму экскаватора.
• Внешний осмотр ступицы. Ежесменная проверка крепежных болтов крышки и контроль отсутствия масляных капель на грунте.
• Удаление загрязнений. Очистка картера от засохшей глины, строительного мусора и льда для поддержания нормального теплоотвода.
• Контроль провисания ленты. Чрезмерно натянутая гусеница создает критическую изгибающую нагрузку на главный подшипник бортовой передачи.
Современные аксиально-поршневые моторы хода работают при давлении 350–380 бар. Пиковые скачки, возникающие при наезде на препятствия или резком торможении, гасятся встроенными предохранительными и антикавитационными клапанами.
Штатная рабочая температура металлического корпуса составляет 60–80 градусов Цельсия. Перегрев свыше 90 градусов указывает на критический износ подшипниковых опор, низкий уровень смазки или применение жидкости с несоответствующим индексом вязкости.
Сварочные работы по высокоуглеродистому чугуну, несущему колоссальные крутящие нагрузки, строго запрещены. Термическое воздействие меняет структуру металла — при первой же нагрузке в забое картер лопнет по шву, что приведет к отрыву всей передачи.
В нормальных условиях сальник Duo-Cone служит порядка 4000–5000 моточасов. Однако при постоянной работе машины в агрессивной абразивной среде (жидкая грязь, кварцевый песок, обводненные траншеи) металлические кольца могут стереться значительно быстрее.
Заметили густую стружку в трансмиссионном масле, посторонний металлический хруст или падение тягового усилия одной из гусениц? Привозите снятый агрегат в наш цех на приборную дефектовку. Наша точка базирования находится в городе Подольск — здесь выполняется полный производственный цикл от мойки до стендовых испытаний. При необходимости заказчики могут запросить выезд мобильной бригады гидравликов для диагностики машин по всей Московской области. Своевременная замена подшипника или сальника экономит сотни тысяч рублей на покупке новых планетарных рядов.
