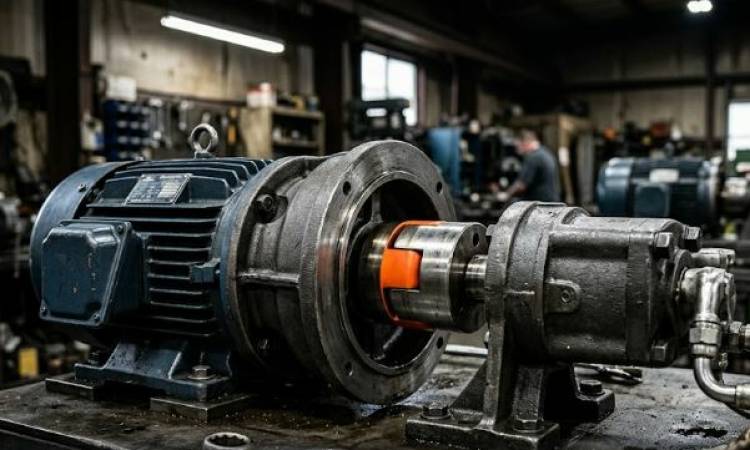

Насосный агрегат в сборе купить технически целесообразнее, поскольку стендовая центровка компонентов полностью исключает радиальное биение вала и последующее разрушение манжетных уплотнений. Практика цехового ремонта доказывает: попытки соединить электродвигатель, переходной фланец и помпу «на глаз» в 80% случаев заканчиваются срезанными шлицами уже к первому ТО. Готовое решение гидравлика поставляется с выверенными допусками посадочных мест, что гарантирует работу узла при пиковых давлениях до 350 бар без вибраций и утечек гидравлической жидкости.
Когда механик заказывает детали россыпью, он берет на себя риски допусков от разных производителей. Несовпадение центров даже на 0,1 мм создает избыточную радиальную нагрузку на передний подшипник гидромотора. В заводских условиях сборка насосного агрегата выполняется с применением индикаторов часового типа и лазерных центровщиков, что позволяет вывести соосность в пределы 0,02-0,05 мм.
Самостоятельная стыковка требует не только инструмента, но и понимания температурных расширений металлов при нагреве рабочей жидкости до 70-80 градусов. Ошибки в расчете теплового зазора между полумуфтами приводят к жесткому контакту торцов валов и мгновенной передаче осевого удара на качающий узел насоса.
Колокол выполняет функцию жесткого направляющего каркаса, который обязан удерживать оси вращения двигателя и насоса на одной линии, компенсируя скручивающие нагрузки. Если плоскость прилегания имеет кривизну из-за кустарной отливки или неправильной затяжки болтов, возникает угловой перекос.
В этот момент в работу вступает упругая муфта гидравлики. Ее задача — гасить пусковые удары и компенсировать минимальные (допустимые паспортом) отклонения. Если перекос превышает номинал, полиуретановая звездочка (эластичный венец) начинает работать на излом. Она разогревается, теряет свойства и рассыпается в труху за несколько рабочих смен. После разрушения демпфера металлические клыки полумуфт бьются друг о друга, передавая ударную волну напрямую на распределитель и поршневую группу гидронасоса.
• Выдавливание сальника вала. Из-за постоянного радиального биения кромка уплотнения деформируется, начинается течь масла по валу внутрь колокола.
• Износ посадочного места. Люфт разбивает шпоночный паз или шлицевое соединение, после чего восстановление вала становится нерентабельным.
• Кавитационные процессы. Вибрация от неотцентрированного узла передается на всасывающую магистраль, провоцируя подсос воздуха и разрушение золотников.
Заказчики часто сравнивают стоимость агрегата со сметой на отдельные детали в розничных магазинах, забывая о скрытых расходах. При покупке агрегата вы платите не только за железо, но и за технический инжиниринг: подбор совместимых фланцев, болтов нужного класса прочности, расчет крутящего момента, токарную подгонку и финальную опрессовку на испытательном стенде.
Ниже представлена раскладка затрат при разных подходах к монтажу гидравлического привода.
| Параметр оценки | Самостоятельная сборка | Готовый агрегат |
|---|---|---|
| Затраты времени | Поиск деталей (1-3 дня), токарные доработки, монтаж (от 4 часов) | Монтаж на раму (30-40 минут) |
| Гарантийная ответственность | Размыта между 3-4 поставщиками разных узлов | Единая гарантия на весь узел от одного поставщика |
| Риск ошибки подбора | Высокий (несовпадение шлицев, длины валов) | Отсутствует (спроектировано по гидросхеме) |
| Тестирование | Запуск «вслепую» на рабочей машине | Обкатка на стенде с замером расхода и давления |
Ни один гидравлический компонент не может считаться работоспособным без прогрузки под давлением. Наша локация для проведения обкатки — Подольск Московская область, где оборудованы стенды мощностью до 132 кВт. Мы тестируем гидроагрегаты в условиях, имитирующих реальные рабочие циклы прессового оборудования или экскаваторной техники.
1. Обкатка на холостом ходу. Система работает 15 минут без нагрузки для удаления воздуха и проверки шумового фона. Любой гул означает ошибку позиционирования муфты.
2. Ступенчатое повышение давления. С помощью пропорциональных клапанов поднимаем давление до 250-320 бар. Датчики фиксируют отсутствие просадки по расходу гидравлической жидкости.
3. Температурный тест. Замеряем нагрев подшипниковых узлов с помощью пирометра. Разница температур между корпусом насоса и фланцем не должна превышать установленные нормы.
Технически можно, если посадочные диаметры фланца (обычно по стандарту SAE или DIN) совпадают до десятых долей миллиметра. Однако необходимо проверить плоскостность старого колокола лекальной линейкой. Если его «повело» от предыдущих перегревов, новый насос выйдет из строя из-за перекоса оси в первые 50 моточасов.
Зазор регламентируется производителем муфты и зависит от габарита (например, для серии ND это обычно от 2 до 4 мм). Этот зазор критически важен: при температурном расширении валов полумуфты не должны сомкнуться и передать осевое давление на качающий узел насоса.
Пенообразование (кавитация) возникает из-за негерметичности всасывающей магистрали. При самостоятельной сборке механики часто перетягивают болты фланцевого соединения или ставят уплотнительное кольцо неподходящего сечения. Воздух затягивается в систему, что приводит к микрогидроударам внутри распределительных окон насоса.
Появление мелкой черной или оранжевой пыли (стружки от полиуретана) в вентиляционных отверстиях колокола — первый сигнал. Также агрегат начинает издавать характерный металлический лязг при пуске и остановке электродвигателя из-за увеличенного люфта между кулачками полумуфт.
Если ваша гидравлическая система работает с перебоями, теряет давление или издает нехарактерный шум, не ждите полного разрушения роторной группы. Привозите насосную станцию или отдельные компоненты на дефектовку на нашу ремонтную базу в Подольск. Инженеры подключат агрегат к расходомерам, снимут графики давления и точно определят источник проблемы. Для тяжелой спецтехники или стационарных линий возможен заказ выезда мобильной бригады для замеров прямо на объекте.
