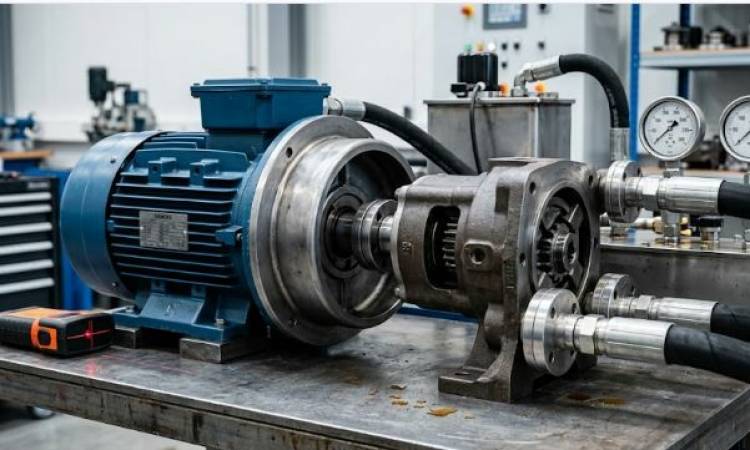

Расчет мощности насосного агрегата сводится к умножению пикового рабочего давления в системе на объемную подачу жидкости, с последующим делением результата на коэффициент полезного действия связки. Ошибка в базовых вычислениях на этом этапе приводит к перегреву обмоток статора, критическим просадкам оборотов или банальной неспособности привода провернуть вал под нагрузкой. На нашей ремонтной базе в Подольске мы регулярно принимаем в перемотку или полностью меняем движки, которые сгорели исключительно из-за неверно заложенных параметров в момент проектирования гидростанции.
Мощность привода измеряется в киловаттах (кВт) и является фундаментом для подбора электрической части. Для вычислений механику требуются два фактических показателя: номинальное давление (P), измеряемое в барах, и реальный расход (Q) в литрах в минуту. Дополнительно в формулу закладывается общий КПД насоса, который учитывает как механические, так и объемные потери на перетечки внутри качающего узла.
Любой электродвигатель для гидронасоса должен преодолевать сопротивление жидкости, которое создается дросселями, распределителями и рабочими органами спецтехники. Крутящий момент агрегата на валу имеет прямую зависимость от рабочего объема качающего узла помпы и текущего перепада давлений в магистрали. Чем больше кубических сантиметров масла насос вытесняет за один оборот вала, тем большее усилие требуется от мотора для поддержания заданного давления.
Если электрический привод подобран впритык к расчетным значениям, без технологического запаса, пусковые токи под нагрузкой приведут к пробою изоляции. Вязкое, холодное гидравлическое масло зимой или при утреннем пуске промышленной линии создает кратковременное повышение сопротивления в 2-3 раза. Именно поэтому мы всегда закладываем коэффициент запаса при сборке станций, чтобы исключить остановку оборудования при температурных колебаниях.
1. Определение теоретической мощности. Показатель давления (в барах) умножается на расход (в л/мин) и делится на константу 600. Это базовая математика, показывающая потребление идеальной системы без трения и утечек.
2. Ввод поправочного коэффициента на КПД. Полученный результат делится на фактический КПД насоса. Для шестеренных помп это значение составляет 0.85, для аксиально-поршневых машин — около 0.92.
3. Закладка эксплуатационного резерва. Итоговую цифру умножаем на 1.15 или 1.2. На прессовых линиях, где гидроцилиндр работает в упор, коэффициент запаса доводят до 1.3 для компенсации ударных нагрузок.
Монтаж гидроагрегата требует строгой соосности элементов. Смещение осей валов электродвигателя и гидравлической помпы более чем на 0.1 мм разрушает эластичную звездочку упругой муфты и разбивает опорные подшипники за считанные часы работы. В нашем цеху мы выставляем этот параметр с помощью лазерных центровщиков. Продавая насосный агрегат в сборе, мы в обязательном порядке устанавливаем его на испытательный стенд, где узел прокручивается под заявленной нагрузкой с мониторингом температуры масла и силы тока по всем трем фазам.
| Тип гидравлической помпы | Средний объемный КПД | Требуемый запас мощности привода |
|---|---|---|
| Шестеренный (внешнего зацепления) | 0.80 — 0.85 | + 20% на пусковые нагрузки |
| Аксиально-поршневой (регулируемый) | 0.90 — 0.95 | + 15% для компенсации пиков |
| Пластинчатый (шиберный) | 0.75 — 0.82 | + 25% (сильно зависит от вязкости) |
Ценообразование в промышленной гидравлике зависит от фактического железа, а не от маркетинга. Заказчик платит за бренд базовой помпы, материал колокола (алюминий или чугун), класс энергоэффективности электродвигателя и точность подгонки кулачковой муфты. Дешевые азиатские компоненты часто имеют завышенные характеристики на шильдике: на бумаге заявлено давление в 250 бар, а по факту при 180 барах начинаются внутренние перетечки, снижающие расход до критического минимума.
Мы напрямую продаем гидромоторы, насосы и собираем из них готовые приводы под задачи клиента. Каждый компонент проходит дефектовку или входной контроль на обкаточном стенде, оборудованном электронными расходомерами и нагрузочными клапанами. Поэтому итоговая смета отражает объективные рабочие характеристики узла, которые подтверждаются распечаткой с диагностического прибора.
• Геометрия соединительного колокола. Расстояние от посадочного буртика мотора до торца вала гидронасоса должно строго соответствовать суммарной длине двух полумуфт с учетом теплового зазора.
• Профиль вала. Шлицы, цилиндр со шпонкой или конус. Эта характеристика жестко задает тип применяемой эластичной вставки и метод фиксации ступицы.
• Синхронная частота вращения. Общепромышленные стандарты — 1500 или 3000 об/мин. Завышение оборотов увеличивает подачу жидкости, но провоцирует процесс кавитации на линии всасывания.
Для 90% общепромышленных шестеренных и пластинчатых насосов технической нормой является частота 1500 об/мин. Трехтысячники ставят на малогабаритные системы, где требуется большая подача при минимальных размерах. Однако при 3000 об/мин риск возникновения разрушительной кавитации возрастает кратно, что требует установки подпорных клапанов.
Технически это допустимо на малых станциях до 2.2 кВт. Но нужно понимать, что пусковой крутящий момент агрегата при питании от 220В слабый. Для стабильного запуска гидросистемы под остаточным давлением требуется только трехфазный асинхронный двигатель на 380В.
Сначала измерьте ампераж по всем трем фазам с помощью токовых клещей. Если значения превышают цифры, выбитые на табличке мотора, необходимо проверять настройку главного предохранительного клапана. Зачастую операторы закручивают регулировочный винт, повышая давление в системе выше расчетного предела насоса.
Выставить ограничение давления можно по штатному глицериновому манометру, однако фактический расход (литры в минуту) вы сможете оценить только косвенно — по скорости движения штоков цилиндров. Точный расчет мощности насосного агрегата и настройка отсечки должны проводиться на профессиональном гидротестере.
Сгорел привод промышленной линии или требуется спроектировать новую станцию для спецтехники? Правильная гидравлика не терпит работы "на глаз". Привозите проблемный узел на нашу базу в Подольск для инструментальной проверки. Если снять оборудование невозможно, мы организуем выезд сервисного инженера на ваш объект по Московской области.
• Инструментальная дефектовка. Полностью разберем помпу, промерим микрометром износ качающего узла и распределительных дисков.
• Стендовая обкатка. Имитируем реальные нагрузки, проверим утечки и выдадим техническое заключение.
• Продажа и интеграция. Рассчитаем параметры, подберем электродвигатель для гидронасоса, установим муфту и соберем узел с гарантией.
Работать с профессионалами дешевле, чем раз в месяц перематывать сгоревшие статоры. Сдавайте гидравлику на стенд, мы посчитаем честную мощность и закроем вопрос с простоями техники.
