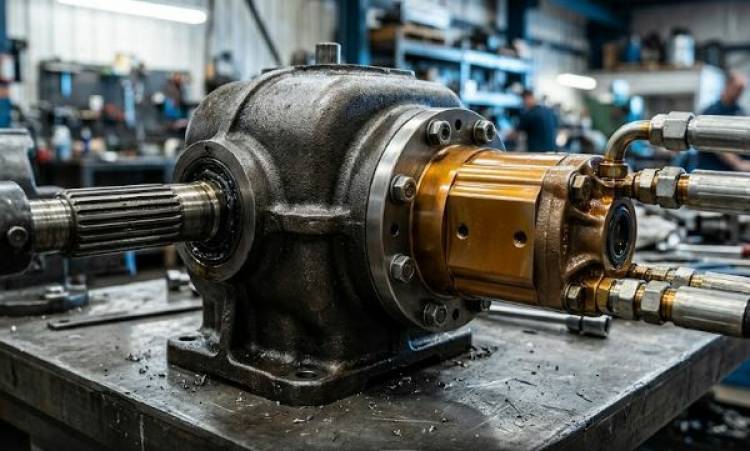

Гидравлический мультипликатор на ВОМ решает строго определенную задачу: преобразует низкие обороты вала отбора мощности трактора в рабочие показатели, требуемые для гидравлического насоса. Стандартные выходы спецтехники выдают 540 или 1000 об/мин, тогда как для выхода шестеренчатого или аксиально-поршневого агрегата на номинальный расход нужно от 1500 до 3000 об/мин. Этот ускоритель гидронасоса представляет собой повышающую зубчатую передачу в чугунном или алюминиевом картере, работающую в масляной ванне. Без него гидросистема физически не создаст требуемое давление в барах, а исполнительные механизмы и навесное оборудование будут двигаться с критическими задержками.
На нашей ремонтной базе в Подольске мы регулярно ставим на испытательный стенд агрегаты после масляного голодания или жестких перегрузок. Техническая практика показывает, что большинство поломок происходит из-за неправильного расчета кинематики на этапе проектирования гидравлической линии. Если редуктор ВОМ трактора подобран неверно, первичный вал испытывает ударные нагрузки, шестерни перегреваются, а уплотнения выдавливает уже на первых часах работы под нагрузкой.
Перед тем как интегрировать насос на вал отбора мощности, необходимо рассчитать кинематическую схему. Главная техническая метрика здесь — передаточное отношение (i). Для спецтехники, манипуляторов и лесных машин чаще всего применяют коэффициенты от 1:2 до 1:3.8. Это значит, что при 540 оборотах вала и коэффициенте 1:3.8, гидронасос получит около 2050 об/мин, что является оптимальным режимом для большинства помп второй и третьей группы.
Базовые параметры для подбора узла:
1. Максимальный крутящий момент. Указывается в Ньютон-метрах (Нм). Превышение этого паспортного параметра неминуемо ведет к срезанию шлицев или разрушению зубьев косозубых шестерен.
2. Тип присоединительного фланца. Стандартные решения выпускаются под фланцы ISO или UNI, реже применяется шлицевой вал стандарта DIN 5462.
3. Направление вращения гидромашины. Мультипликатор меняет направление вращения на противоположное. Если вал отбора мощности крутится вправо, требуется насос левого вращения.
Мы занимаемся продажей и ремонтом гидромоторов и гидронасосов длительное время и четко понимаем, как формируется цена на силовое оборудование. Стоимость мультипликатора зависит от трех факторов: качества термообработки шестерен, класса точности опорных подшипников и материала корпуса. Бюджетные аналоги собираются в алюминиевых картерах с прямым зубом — они сильно шумят, греются свыше 90°C и не держат пиковые гидравлические удары при включении распределителя. Профессиональные индустриальные серии льются из высокопрочного чугуна, который гасит вибрации и выдерживает деформационные нагрузки.
Наша компания продает новые гидромоторы, гидронасосы и мультипликаторы, которые проходят входной контроль геометрии. Клиент платит за точную пятно контакта зуба и абсолютную герметичность, которая проверяется стендовой опрессовкой. Если поставить дешевый узел на высоконагруженную линию, цена простоя спецтехники многократно перекроет начальную экономию.
Для понимания зависимости оборотов мы свели типовые характеристики в техническую таблицу. Данные получены на основе замеров с помощью расходомеров и датчиков давления на нашем испытательном стенде.
| Обороты ВОМ (об/мин) | Передаточное число (i) | Обороты насоса (об/мин) | Применимость насосов |
|---|---|---|---|
| 540 | 1:2.0 | 1080 | Шестеренные (НШ), 2-3 группа |
| 540 | 1:3.8 | 2052 | Аксиально-поршневые гидромашины |
| 1000 | 1:1.5 | 1500 | Тяжелые помпы, промышленные линии |
Монтаж мультипликатора требует жесткого соблюдения соосности и регламента смазки. Самая частая проблема, с которой оборудование поступает в ремонтную мастерскую в Московскую область — работа «на сухую» или использование неподходящей рабочей жидкости. Важно помнить: картер редуктора изолирован от основной гидросистемы. Туда заливается строго трансмиссионное масло, а его объем редко превышает 0.3-0.5 литра.
Критичные ошибки механиков при сборке:
• Игнорирование уровня масла в картере. Работа без смазочной пленки полностью сжигает сепараторы подшипников за 15-20 минут под нагрузкой.
• Жесткая фиксация без демпфирующих элементов. Приводит к усталостному излому первичного вала из-за передачи микровибраций от двигателя трактора.
• Ошибка в направлении вращения. Гидронасос начинает работать в режиме жесткой кавитации, что приводит к задирам на распределительных дисках и разрушению блока цилиндров.
Срок службы гидравлического ускорителя напрямую зависит от чистоты сборки и соблюдения теплового режима. Дефекты развиваются постепенно, но всегда сопровождаются падением производительности всей навесной системы. Своевременное выявление проблемы спасает дорогостоящий насос от попадания металлической стружки в золотники распределителя.
Признаки неисправности редуктора, требующие немедленной остановки:
• Резкий гул или прерывистый металлический скрежет. Прямо указывает на разрушение роликов подшипника или скол зуба.
• Выдавливание манжетного уплотнения (сальника). Верный признак избыточного давления внутри картера из-за забитого сапуна или перегрева.
• Нагрев корпуса свыше 90°C. Свидетельствует о критическом масляном голодании или полном износе эвольвенты зубьев.
Используйте только трансмиссионные масла стандарта API GL-4 или GL-5 с вязкостью 80W-90 либо 85W-140. Заливать гидравлическое масло (класса ВМГЗ или HLP 46) категорически запрещено — оно не формирует нужной защитной пленки для высоконагруженного зубчатого зацепления.
Штатная рабочая температура узла может достигать 70-80 градусов. Если корпус раскаляется сильнее, причин обычно две: превышен допустимый уровень масла (начинается активный барботаж и вспенивание), либо посадочные места подшипников разбиты, что вызывает перекос осей и колоссальное трение.
Технически да, но потребуется замена присоединительного фланца и шлицевой муфты. Также обязательна сверка предельного крутящего момента. У аксиально-поршневых машин выше пиковые нагрузки при страгивании, поэтому мультипликатор должен обладать запасом прочности по моменту не менее 20-30%.
Первая замена жидкости (обкатка притирочных поверхностей) проводится строго через 50 моточасов. Последующие регламентные замены выполняются каждые 500 моточасов или один раз в год перед началом активного строительного или посевного сезона.
Если гидравлика вашей спецтехники начала работать рывками, узел издает посторонние шумы или упало давление, не дожидайтесь полного заклинивания. Привезите агрегат в Подольск на полную дефектовку или закажите выезд нашей мобильной бригады. Мы разберем мультипликатор, проверим пятно контакта, отбракуем изношенные детали и испытаем сборку на гидростенде с выдачей технического заключения и гарантии.
