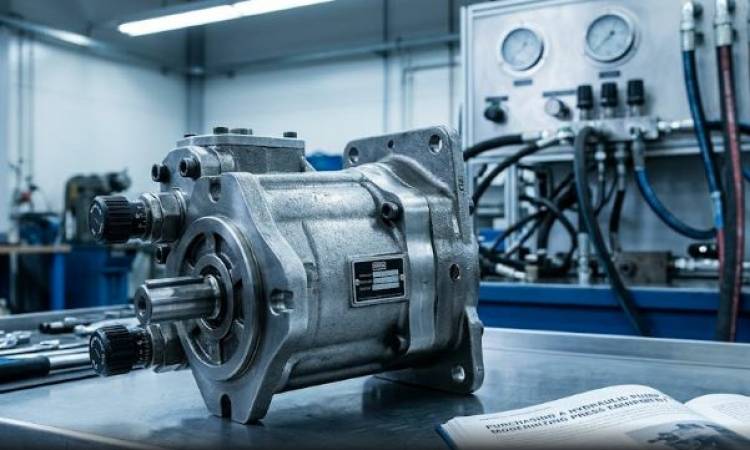

Для корректной работы модернизированного гидропресса требуется насос, обеспечивающий точное соответствие расчетного рабочего давления и литража под новые или восстановленные цилиндры. Ошибка в расчете гидронасоса неизбежно приведет либо к кавитации и перегреву рабочей жидкости, либо к разрыву уплотнительных манжет из-за неконтролируемых пиковых нагрузок. В этой статье мы разберем сугубо практический алгоритм подбора агрегата, которым инженеры-гидравлики руководствуются на участках сборки и тестирования.
Когда на повестке дня стоит модернизация гидропресса, старый силовой агрегат часто не справляется с новыми тактовыми частотами. Изменение диаметра поршня главного цилиндра даже на 10-15% тянет за собой изменение всей расходной характеристики. Поэтому замена насоса «на такой же, только новый» при изменении механики пресса — технически неграмотное решение.
Ключевая задача прессового оборудования — создать усилие. Оно прямо пропорционально давлению, которое генерирует гидромашина, и площади поршня исполнительного механизма. Если вам требуется увеличить тоннаж пресса, придется либо устанавливать цилиндр большего диаметра, либо поднимать давление в системе. Большинство промышленных гидравлических прессов работает в диапазоне от 160 до 320 бар.
При подборе силового узла мы учитываем следующие параметры контура:
• Номинальное рабочее давление. Это показатель, при котором система работает 80% времени цикла без разрушения масляной пленки в качающем узле.
• Пиковое (кратковременное) давление. Возникает в момент полного смыкания матриц или штампов, когда поток жидкости упирается в тупик, а предохранительный клапан еще не успел сбросить излишки в бак.
• Объемный КПД агрегата. При росте сопротивления в системе увеличиваются внутренние перетечки по зазорам золотников и плунжеров, что снижает фактическую подачу масла.
Производительность насоса (или подача) измеряется в литрах в минуту. Этот параметр определяет, насколько быстро шток цилиндра опустится до заготовки и вернется в исходную точку. Формула для вычисления требуемого расхода выглядит так: площадь поршня умножается на требуемую скорость выдвижения штока. К полученному результату обязательно добавляется запас в 10-15% на компенсацию внутренних перетечек в гидрораспределителях.
Если производительность будет избыточной, значительная часть масла будет сливаться через редукционный клапан, вызывая критический нагрев гидравлической жидкости. Для прессов с переменным циклом (быстрый подвод — медленное прессование — быстрый возврат) мы используем сдвоенные насосные установки или аксиально-поршневые машины с регулятором давления (компенсатором).
Покупка гидронасоса должна опираться на конструктивный тип качающего узла. Разные типы помп имеют совершенно разный ресурс при длительном удержании нагрузки.
| Тип качающего узла | Макс. давление (бар) | Особенности применения |
|---|---|---|
| Шестеренные насосы | До 250 | Используются в контурах низкого давления для быстрого подвода инструмента. |
| Пластинчатые (шиберные) | До 210 | Обеспечивают низкий уровень шума, ставятся на вулканизационные и вырубные прессы. |
| Аксиально-поршневые | До 400 | Основной привод для мощного оборудования. Позволяют регулировать рабочий объем. |
| Радиально-поршневые | До 700 | Применяются для создания экстремальных усилий (штамповка, пакетирование металла). |
Нельзя просто установить более мощный насос и запустить линию. Замена гидравлического источника питания тянет за собой ревизию всей обвязки. Увеличение расхода жидкости повышает скорость ее течения в трубопроводах. Если скорость потока превысит 5-6 метров в секунду в напорной магистрали, возникнет турбулентность, гидравлические удары и вибрация рукавов высокого давления (РВД).
Пошаговый инженерный протокол переоснащения выглядит так:
1. Сбор исходных данных. Замер фактических усилий и скоростей на старой схеме с помощью расходомеров.
2. Выполнение гидравлических расчетов. Определение рабочего объема (см³/об) для обеспечения скорости цикла с учетом мощности электродвигателя.
3. Проверка пропускной способности. Оценка гидрораспределителей, дросселей и фильтров на предмет способности пропустить новый объем масла без чрезмерного перепада давления.
4. Ревизия гидробака. Увеличение подачи требует соответствующего объема бака для отстоя масла от пены и охлаждения (стандартное правило — объем бака равен трехминутной подаче).
Стоимость гидравлической машины напрямую зависит от ее конструктивной сложности и используемых материалов. Блок цилиндров может быть выполнен из чугуна или высоколегированной стали с бронзовыми наплавками по плоскости распределителя. Второй вариант в разы дороже, но устойчив к масляному голоданию в моменты пуска.
Факторы, формирующие смету:
• Тип управления. Насос фиксированного рабочего объема стоит значительно дешевле агрегата с пропорциональным LS-регулятором (Load Sensing), который меняет подачу в зависимости от нагрузки.
• Производитель и допуски. Оригинальные агрегаты брендов первой величины проходят жесткую селективную сборку. Аналоги стоят меньше, но могут иметь увеличенные зазоры по плунжерам, что снижает объемный КПД при нагреве масла выше 60°C.
• Наличие заводских испытаний. Агрегаты, протестированные под нагрузкой с предоставлением графика расхода, гарантируют отсутствие сюрпризов при пусконаладке на заводе.
Покупка гидронасосов для тяжелого машиностроения не должна совершаться вслепую. Каждая единица, будь то новый агрегат или узел после капитального восстановления, должна проверяться. Перед выдачей заказчику каждый насос проходит обкатку на нашей профильной ремонтной базе в Подольске.
Мы подключаем гидромашину к компьютерному стенду мощностью более 100 кВт, выводим ее на номинальные обороты и постепенно дросселируем поток до максимальных паспортных значений (вплоть до 400 бар). На экран выводятся графики расхода, пульсации, утечек по дренажной линии и температуры. Только агрегат, прошедший эту процедуру без падения производительности и перегрева подшипниковых узлов, допускается к монтажу на линию.
Нет, если рабочее давление гидронасоса превышает 200-250 бар. Шестеренные помпы не выдерживают длительной работы под высоким давлением — их алюминиевые корпуса деформируются, торцевые зазоры увеличиваются, и жидкость начинает перетекать внутри корпуса, минуя напорную линию. Для силовых прессов используют исключительно поршневые агрегаты.
При износе деталей насоса часть жидкости уходит в дренаж (корпус). Если расчетная подача составляла 100 л/мин при 300 бар, то при износе фактическая подача может упасть до 75 л/мин. Это приведет к увеличению времени цикла пресса на 25%. Поэтому при подборе всегда закладывают запас по объемному КПД около 10%.
Давление создает не насос, а сопротивление системы. Если манометр не показывает нужные значения, проблема может быть не в гидромашине. Частые причины: перепускание масла через изношенные манжеты гидроцилиндра, некорректно настроенный предохранительный клапан или зависание золотника распределителя. Точный диагноз ставится только после замера дренажных утечек самого насоса.
Обязательно требуется перерасчет мощности электродвигателя. Мощность (кВт) = (Давление (бар) × Расход (л/мин)) / 600. Если вы увеличили литраж агрегата в полтора раза, сохранив прежнее давление, вам потребуется двигатель в полтора раза мощнее. В противном случае электромотор будет уходить в тепловую защиту.
Если ваша промышленная линия не выходит на заданные параметры или гидравлика регулярно перегревается — привозите старый агрегат и гидравлическую схему оборудования на нашу ремонтную базу в Подольске. Наши инженеры проведут инструментальную дефектовку узла, снимут рабочие характеристики на стенде и произведут точный расчет компонентов.
Мы осуществляем продажу и настройку агрегатов любой сложности. Московская область полностью покрывается нашими выездными бригадами: мы можем приехать на ваше предприятие с портативными гидротестерами, замерить фактические параметры в контуре, определить причины падения усилия и подобрать оптимальный силовой узел с гарантией.
