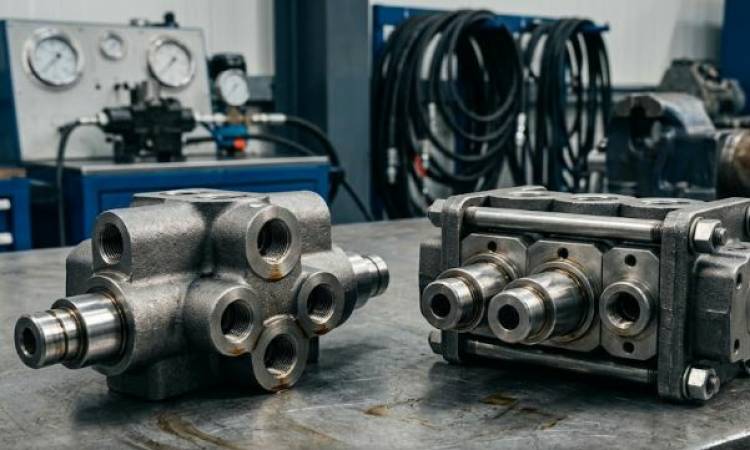

Выбор гидрораспределителя напрямую зависит от пиковых нагрузок в гидросистеме и утвержденного бюджета на обслуживание спецтехники. Если вы планируете купить моноблочный гидрораспределитель, вы получаете агрегат с цельнолитым чугунным корпусом, который исключает внешние течи по стыкам и стабильно держит скачки давления до 350 бар. В свою очередь, секционный гидрораспределитель обходится дороже при первичной покупке, так как собирается из независимых рабочих модулей на стяжных шпильках, что позволяет менять отдельный изношенный контур, а не выбрасывать весь узел целиком при задире одного канала.
Фактический ресурс гидравлики зависит от степени фильтрации гидравлического масла и корректных настроек предохранительных клапанов. Когда мы ставим агрегаты на испытательный стенд на нашей базе в Подольске, разница в износе четко прослеживается по графикам внутренних утечек. В цельном чугунном блоке стальные золотники работают в расточенных каналах единой отливки. При жестких гидроударах геометрия такого корпуса остается стабильной.
Сборные аналоги значительно острее реагируют на вибрации рамы и пульсации давления. Со временем стяжные шпильки вытягиваются на сотые доли миллиметра, и резиновые уплотнительные кольца (O-rings) между секциями начинают потеть, а затем пропускать рабочую жидкость. Если неопытный слесарь в полевых условиях перетянет шпильки при переборке пакета, золотник немедленно зажмет в посадочном гнезде.
1. Отсутствие конструктивных стыков. В моноблоке нет межсекционных резиновых уплотнений, соответственно, горячее масло не сочится наружу при температурных расширениях металла.
2. Габаритная компактность. Единая отливка занимает на 20-30% меньше места в монтажном отсеке машины, что критично для плотной компоновки мини-погрузчиков и небольших манипуляторов.
3. Целостность геометрии. Корпус не перекашивает при жесткой затяжке крепежных болтов на посадочной плите техники.
Заказчики часто задают вопрос о разнице в стоимости на гидроаппаратуру с идентичной пропускной способностью (например, 80 литров в минуту). Цельнолитой вариант всегда дешевле в серийном производстве: отливается чугунная болванка, фрезеруется, в ней растачиваются и хонингуются каналы под золотники. Сборная модульная конструкция требует дорогостоящей прецизионной шлифовки и притирки привалочных плоскостей каждой отдельной секции, чтобы они герметично прилегали друг к другу под высоким давлением.
Покупая секционную модель, вы платите за модульность. Эти затраты оправдывают себя исключительно на тяжелой технике (экскаваторы массой от 20 тонн, лесные харвестеры, карьерные грейдеры). На таких машинах замена одного поврежденного золотника стрелы обходится в десятки раз дешевле, чем покупка нового восьмизолотникового блока в сборе. На легких тракторах и коммунальных машинах подобная переплата лишена технического смысла.
| Технический критерий | Моноблочный тип | Секционный тип |
|---|---|---|
| Ремонтопригодность | Замена всего узла при критическом задире одного канала | Замена отдельной дефектной секции |
| Риск наружных утечек | Минимальный (сплошной металл без стыков) | Присутствует (старение межсекционных колец) |
| Заводская стоимость | Бюджетный сегмент | Высокая (дорогостоящая мехобработка прилегающих плоскостей) |
| Модернизация контуров | Фиксированная конфигурация | Возможность добавления модулей для навесного оборудования |
Практика испытаний показывает, что ресурс гидравлики обрывается при попадании металлической стружки от разрушающегося гидронасоса. Тепловой зазор между стальным золотником и чугунным корпусом составляет строго 3-5 микрон. Абразивные частицы процарапывают зеркало канала, вызывая внутренние перетечки из напорной магистрали напрямую в сливную. Гидравлическое масло начинает кипеть, рабочие органы теряют скорость реакции, гидроцилиндры проседают под весом груза.
В таких случаях мы подключаем турбинный расходомер и замеряем потери давления по каждому рабочему контуру. Если объем утечек превышает 25% от номинальной подачи насоса, требуется немедленное снятие узла.
• Просадка стрелы под весом груза. Масло стравливается через глубокие задиры в золотниковой паре обратно в гидробак.
• Тугой ход или заклинивание рычагов. Происходит из-за термического расширения корпуса при критическом перегреве рабочей жидкости.
• Полное отсутствие давления. Зависание конуса главного предохранительного клапана в открытом положении из-за попавшей окалины.
Сборные модели — это индустриальный стандарт для тяжелых машин. Если на многотонном экскаваторе начало «перепускать» секцию подъема ковша, механик откручивает шпильки, вытаскивает один поврежденный элемент, интегрирует новый и стягивает пакет.
1. Абсолютная чистота плоскостей. Малейшая песчинка между секциями при сборке приведет к фонтану масла при подаче давления 250 бар.
2. Обязательная замена уплотнений. При каждой раскатовке пакета все O-ring кольца меняются на новые. Старые кольца уже обжаты по форме канавки и потеряли первоначальную эластичность.
3. Контроль момента затяжки. Тянуть шпильки необходимо строго по мануалу производителя с помощью динамометрического ключа, иначе золотник деформирует и намертво зажмет в расточке.
Не пытайтесь притирать заклинившие золотники наждачной бумагой в гараже — вы окончательно уничтожите допуски в микронах. Если гидросистема кипит, а цилиндры не фиксируют навесное оборудование, демонтируйте агрегат и привозите к нам.
Наш профильный цех базируется в Московской области. Мы ставим узлы на обкаточный стенд, опрессовываем, замеряем фактический литраж на сливе и выдаем прозрачную дефектовочную ведомость. Если восстанавливать геометрию расточек технически нецелесообразно, у нас на складе в Подольске можно сразу подобрать и купить гидромоторы, гидронасосы и распределители под нужные параметры расхода. Также доступен выезд мобильной сервисной бригады со своим инструментом для демонтажа агрегатов прямо на вашем объекте.
Технически это выполнимо на координатно-расточном станке с последующим алмазным хонингованием. Однако стоимость таких токарно-шлифовальных работ сегодня превышает цену новой заводской секции. Метод реставрации применяется только для снятой с производства раритетной спецтехники, на которую невозможно найти запчасти.
Износились грязесъемники и уплотнительные манжеты на выступающих хвостовиках золотников. Это штатный износ резины от времени, реагентов и перепадов температур. Проблема устраняется быстрой заменой ремкомплекта без полного демонтажа агрегата с машины.
Да, если в отсеке машины физически хватает места для более габаритного модульного узла и совпадают присоединительные резьбы портов (BSP или метрика). Обязательно потребуется перенастроить главный предохранительный клапан под характеристики вашего насоса.
Настройка проводится исключительно с помощью гидротестера или манометра, подключенного через измерительную точку в напорную магистраль. Закручивание регулировочного винта «на глаз» по оборотам гарантированно приведет к разрыву рукавов высокого давления (РВД) или выдавливанию сальника вала гидронасоса.
