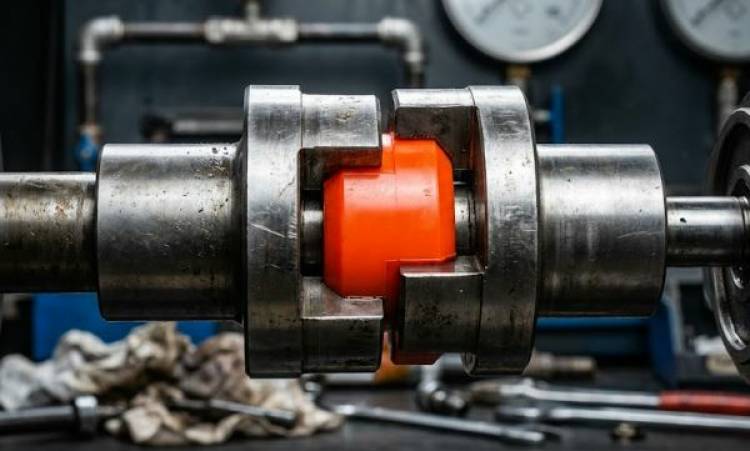

Замена эластичной звездочки муфты требуется при появлении нехарактерных вибраций, металлических стуков или локального нагрева узла во время передачи крутящего момента от двигателя к гидронасосу. Этот упругий полиуретановый элемент компенсирует угловую и радиальную несоосность валов, а также гасит разрушительные ударные нагрузки в гидравлической системе. Если проигнорировать первые симптомы деградации материала, следующим этапом станет полный износ полумуфты и обламывание шлицев приводного вала. Наша основная ремонтная база в Подольске регулярно принимает на восстановление агрегаты спецтехники, которые вышли из строя исключительно из-за развалившейся копеечной детали.
В промышленной гидравлике полиуретановая вставка работает в условиях постоянных знакопеременных нагрузок. При номинальном давлении в системе около 250-300 бар, гидронасос создает серьезное механическое сопротивление, которое передается на кулачки муфты. Ресурс демпфера напрямую зависит от точности центровки при монтаже и условий эксплуатации. Для первичной диагностики состояния привода не обязательно сразу демонтировать весь узел — достаточно провести визуальный и инструментальный контроль прямо на технике.
Внешние признаки деградации узла появляются задолго до критической поломки. Механику на линии важно вовремя зафиксировать отклонения в работе привода, чтобы не допустить разрушения основных агрегатов.
• Появление люфта. При остановленном двигателе поворот вала от руки показывает свободный ход кулачков более 2-3 градусов. Это говорит об усадке полиуретана.
• Вибрация по корпусу. Замеры виброметром показывают превышение допустимых значений (свыше 4.5 мм/с для большинства промышленных насосов) на опорных фланцах.
• Металлическая пыль. Появление блестящей стружки или черной сажи под защитным кожухом свидетельствует о том, что вставка разрушилась, и начался прямой контакт металла по металлу.
Срок службы эластичного венца закладывается производителем на уровне 8000–10000 моточасов. На практике замена упругого элемента часто требуется уже через 2000 часов. Основная причина кроется в нарушении геометрии сочленения. Допустимое смещение осей для стандартных кулачковых соединений не превышает 0.1-0.2 мм. Если при сборке агрегата центровка выполнялась "на глаз", без применения лазерного центратора, демпфер начинает постоянно работать на излом.
Второй фактор — температурный режим и химическое воздействие. Стандартная полиуретановая вставка рассчитана на работу при температуре гидравлического масла до +90°C. Если в системе неэффективно работает теплообменник и гидромотор перегревается, избыточное тепло передается на вал. При температурах свыше +100°C полиуретан теряет эластичность, «дубеет» и рассыпается. Попадание агрессивных растворителей на нестойкие сорта полимеров также ускоряет их деградацию.
Когда посадочные места кулачков разбиты, установка новой резинки бессмысленна — она разлетится через пару часов работы из-за острых краев изношенного металла. Требуется комплексное восстановление валов или покупка новых компонентов. Если вал основного агрегата скрутило или оборвало, у нас в наличии продаются новые гидромоторы, гидронасосы и другое оборудование для спецтехники. Установка нового насоса всегда сопровождается обязательной заменой муфтового соединения в сборе и точной центровкой.
Процесс ценообразования в промышленной гидравлике опирается на строгий регламент. Клиент платит за гарантированное восстановление рабочих параметров, которые мы подтверждаем на испытательном стенде. Стендовая обкатка позволяет снять показания расходомера под нагрузкой и убедиться в отсутствии вибраций и утечек.
1. Первичная дефектовка. Включает демонтаж узла, отмывку деталей, микрометраж валов и проверку соосности посадочных мест.
2. Стоимость комплектующих. Зависит от материала (NBR резина, полиуретан различных твердостей по Шору). Новые гидромоторы и насосы оцениваются по текущему прайсу.
3. Токарно-фрезерные работы. Если разбито шпоночное соединение или посадочные шлицы, требуется наплавка и восстановление заводской геометрии вала.
4. Лазерная центровка. Финальный и самый важный этап при монтаже восстановленного гидронасоса к ДВС или электродвигателю.
| Материал вставки (звездочки) | Твердость (Shore) | Рабочая температура | Сфера применения |
|---|---|---|---|
| NBR (Пербунан) | 78-80 Shore A | -40°C ... +90°C | Стандартные гидростанции, базовые нагрузки без резких рывков. |
| Полиуретан (PU) | 92-98 Shore A | -30°C ... +100°C | Экскаваторы, прессы, передача высокого крутящего момента. |
| Hytrel (Полиэфир) | 64 Shore D | -50°C ... +120°C | Тяжелая спецтехника, экстремальные температуры и ударные нагрузки. |
Цвет звездочки часто указывает на твердость материала по Шору (например, оранжевый — 92 Shore A, красный — 98 Shore A). Однако разные производители применяют собственную маркировку. Подбирать деталь необходимо строго по каталожному номеру или расчетам передаваемого крутящего момента, а не по оттенку.
Нет. При передаче крутящего момента от ДВС к гидронасосу на упругий элемент действуют колоссальные силы на сдвиг. Любой промышленный клей разрушится в первые минуты работы под нагрузкой. Деталь подлежит исключительно полной замене.
Причиной является критический износ полумуфты или грубое нарушение центровки валов. Если металлические кулачки разбиты и имеют острые задиры, они просто срежут новый полиуретан как фрезой. Требуется инструментальная проверка геометрии сочленения.
В рамках планового ТО спецтехники и промышленных линий осмотр узла проводится каждые 500-1000 моточасов. Рекомендуется проверять затяжку стопорных винтов, соосность и отсутствие металлической пыли под защитным экраном.
Если привод спецтехники начал издавать стуки, а вал гидронасоса ощутимо люфтит, не ждите обрыва шлицевого соединения. Привозите снятый агрегат на нашу базу в Подольск (Московская область) для стендовой дефектовки. Если демонтаж невозможен — закажите выезд мобильной бригады с оборудованием для лазерной центровки и проверки давления прямо на вашем объекте.
