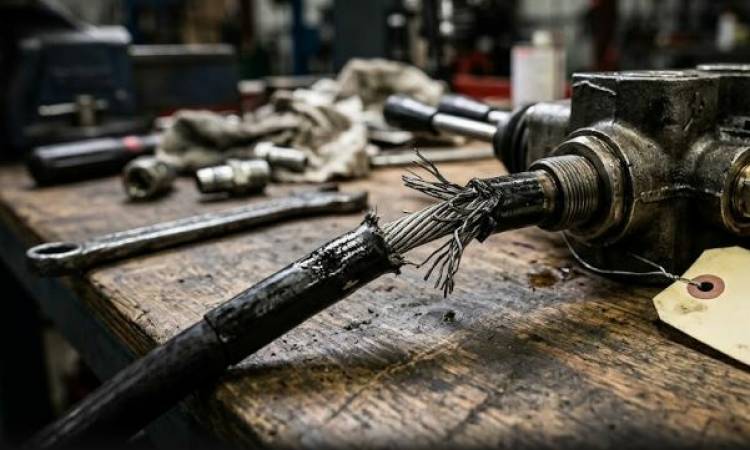

Обрыв троса управления чаще всего происходит из-за превышения допустимого радиуса изгиба при монтаже, повреждения защитной рубашки или попадания абразива внутрь боудена. Если механическая связь между джойстиком и секцией гидрораспределителя теряется, золотник зависает в открытом положении, провоцируя неконтролируемое движение рабочих органов. На нашей ремонтной базе в городе Подольск мы регулярно принимаем в ремонт спецтехнику, где выход из строя привода стал причиной жесткого удара стрелы или срыва груза.
Частая ситуация: оператор чувствует, что заклинил трос, и вместо диагностики начинает давить на рычаг с удвоенной силой. Сердечник не выдерживает циклической нагрузки на сжатие и лопается в месте опрессовки наконечника. Внутреннее тефлоновое покрытие рубашки при этом стирается до металлической оплетки.
Основные технические причины преждевременного выхода из строя:
1. Перелом рубашки (боудена). Возникает при попытке закрепить магистраль стяжками к подвижным элементам стрелы без учета изменения геометрии узла при подъеме.
2. Коррозия сердечника. Если повреждены пыльники на вилках, внутрь попадает влага. Металл окисляется, трос теряет подвижность, и усилие на сдвиг возрастает с номинальных 3–5 кг до 15–20 кг.
3. Температурное воздействие. При прокладке вблизи выхлопной системы экскаватора тефлоновый лайнер плавится, намертво блокируя стальную жилу внутри оплетки.
Грамотная прокладка троса управления — это баланс между жесткой фиксацией рубашки и сохранением свободы для перемещения сердечника. Комплектующие итальянского бренда INDEMAR обладают высокой надежностью, но ошибки при монтаже сводят ресурс узла к минимуму. При сборке гидравлических контуров мы следуем жестким нормативам.
В первую очередь механик отмеряет трассу с учетом всех подвижных сочленений манипулятора. Линия должна быть максимально прямой. Любой изгиб увеличивает трение сердечника о стенки боудена. Если маршрут сложный, лучше использовать привод большей длины для формирования плавных петель.
Правила монтажа приводов на стреле и раме:
• Подбор длины с запасом. Магистраль не должна натягиваться как струна при максимальном вылете стрелы. Необходима компенсационная петля.
• Использование демпферных хомутов. Крепить рубашку к металлу стяжками запрещено — вибрация перетрет оплетку за сезон. Применяются только металлические скобы с резиновым профилем (стандарт DIN 3016).
• Соблюдение соосности. Наконечник троса (вилка или шарнир) должен строго совпадать с осью золотника распределителя. Перекос даже на 2–3 градуса вызовет износ уплотнений и утечку гидравлического масла.
Чтобы избежать заломов, необходимо строго выдерживать минимальный радиус изгиба троса. Для продукции INDEMAR эти параметры зависят от серии и толщины троса. Игнорирование этих цифр приведет к тому, что трос либо лопнет, либо его заклинит при первом же скачке давления в гидросистеме.
| Серия INDEMAR | Ход сердечника (мм) | Мин. радиус изгиба (мм) | Макс. нагрузка на тягу (Н) |
|---|---|---|---|
| Серия легкая (Standard) | ± 15 | 125 | 1000 |
| Серия средняя (Heavy Duty) | ± 25 | 200 | 2500 |
| Серия усиленная (Extra) | ± 35 | 250 | 3500 |
Внешняя защита троса управления критически важна при работе спецтехники в условиях лесозаготовки, строительства или карьерных разработок. Падающие ветки, куски арматуры или камни легко пробивают пластиковую оболочку, открывая путь для грязи.
Для предотвращения механических повреждений мы применяем несколько проверенных методов изоляции магистрали:
• Монтаж пластиковой спирали. Лента наматывается поверх рубашки, защищая от перетирания и ультрафиолета. Принимает на себя удары мелких камней.
• Прокладка в гофрорукаве. Если несколько тросов идут в одном пучке от джойстиков к распределителю, они помещаются в единый армированный рукав.
• Установка грязесъемников. На концах в местах выхода сердечника устанавливаются резиновые гофры (пыльники), препятствующие попаданию цементной пыли и песка.
Процесс ремонта не ограничивается простой перекидкой деталей. Замена оборванного привода включает дефектовку самого гидрораспределителя. Часто трос рвется из-за того, что золотник «закусывает» в корпусе распределителя из-за металлической стружки в масле или задиров.
В стоимость работ закладывается демонтаж защитных кожухов, промывка узла, установка новых приводов и обязательная проверка на испытательном стенде. Мы подключаем гидрораспределитель, подаем номинальное давление (до 300 бар) и замеряем расходы жидкости через расходомер, проверяя плавность хода золотников от джойстика. Только такой инженерный подход гарантирует, что система не подведет на объекте. Вы платите за точные настройки, исключающие рывки гидравлики под нагрузкой.
Категорически нет. Густые смазки типа солидола или литола на морозе густеют, превращаясь в клей. Кроме того, к ним налипает абразивная пыль. Современные изделия INDEMAR имеют внутренний слой из тефлона, который обеспечивает скольжение без дополнительной смазки. Допускается только применение специализированных силиконовых спреев для обработки открытых шарниров.
Если в рубашку попала вода и замерзла, ни в коем случае не дергайте рычаг. Необходимо прогреть магистраль строительным феном (аккуратно, чтобы не расплавить пластик). После оттаивания деталь подлежит замене, так как герметичность оболочки уже нарушена.
Измерения проводятся только по демонтированной магистрали. Мерить нужно общую длину габарита (от края до края резьбовых наконечников), а также ход сердечника. Если рулетки нет под рукой, ориентируйтесь на заводскую маркировку, нанесенную на оплетке.
Проблемы с управлением спецтехникой ведут к простоям и риску аварий. Если у вас туго ходят джойстики, не возвращаются золотники гидрораспределителя или произошел обрыв связи, привозите снятые агрегаты в наш сервисный центр. Наша производственная база находится в Московской области, город Подольск. Опрессуем гидросистему, проверим давление на стендах, заменим изношенные магистрали и гидромоторы с соблюдением заводских допусков. Также возможен заказ выездной ремонтной бригады на ваш объект для проведения дефектовки прямо на технике.
