Ручка управления гидрораспределителем — это функциональный узел, транслирующий физическое усилие оператора на золотник для изменения вектора потока гидравлической жидкости. От точности позиционирования этого элемента зависит дозирование расхода масла, плавность движения стрелы или ковша, а также отсутствие гидроударов в магистралях при переключении секций. В условиях постоянных вибраций, резких перепадов температур и рабочего давления в системе до 350 бар дешевые пластиковые компоненты разрушаются за один сезон, что приводит к простою техники.
Мы работаем с промышленными гидравлическими агрегатами и регулярно видим на испытательных стендах, как износ управляющей фурнитуры влияет на общую производительность гидросистемы. Из-за люфтов в шарнирах рукояток золотник не доходит до крайнего положения, сечение канала сужается, дросселирование вызывает перегрев гидравлического масла. Практика показывает, что установка износостойких компонентов, таких как ручка indemar, устраняет проблему паразитных люфтов и обеспечивает полный ход золотника согласно заводским допускам.

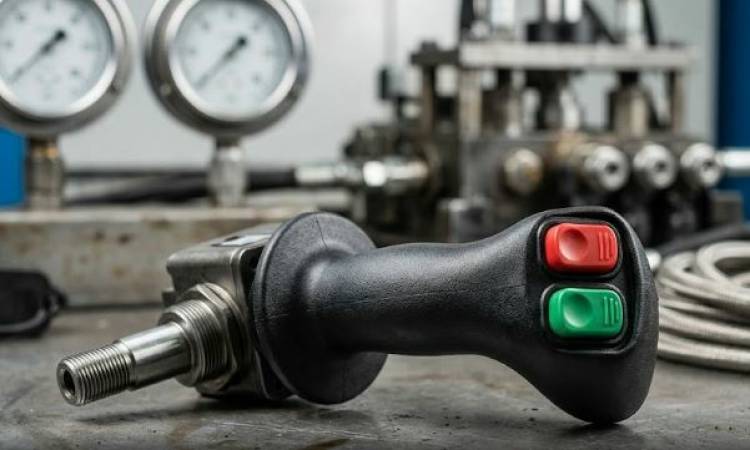

Современная спецтехника требует многозадачности. Механизатору необходимо контролировать одновременно несколько гидравлических контуров. Именно здесь на помощь приходит рукоятка с кнопкой, позволяющая активировать дополнительную секцию (например, ротатор грейфера или челюстной ковш), не снимая ладони с основного рычага.
• Эргономичный корпус. Профиль отливается из ударопрочного полимера или алюминиевого сплава, устойчивого к воздействию ультрафиолета и индустриальных масел.
• Контактная группа. Кнопки оснащаются пылевлагозащитой стандарта IP65-IP67, выдерживающей прямое попадание воды под давлением при мойке кабины.
• Вариативность монтажа. Посадочное отверстие имеет стандартизированную резьбу, подходящую для прямых или изогнутых рычагов большинства секционных распределителей.
Классические механические рычаги управляют золотником напрямую или через тросиковый привод. Но когда речь идет о гидросхемах с электромагнитным пилотным управлением, требуется джойстик с микропереключателем. Этот элемент при отклонении рычага замыкает электрическую цепь, подавая сигнал на соленоид, который, в свою очередь, открывает канал пилотного давления.
| Параметр | Базовая рукоятка | Джойстик с микропереключателем |
|---|---|---|
| Тип сигнала | Прямое механическое усилие (тяга/трос) | Электрический импульс (12V/24V) |
| Усилие на рычаге | Зависит от давления в системе и пружины золотника | Минимальное, постоянно на всех режимах |
| Сфера применения | Дровоколы, прессы, старая строительная техника | Лесные манипуляторы, современные экскаваторы, КМУ |
В сложных пропорциональных системах применяется полноценная электрическая ручка управления. Она генерирует ШИМ-сигнал, плавно меняющий силу тока на катушке электромагнита. Это дает оператору возможность с миллиметровой точностью позиционировать тяжелые грузы на вылете стрелы.
На нашей ремонтной базе в Подольске, при тестировании восстановленных гидронасосов и распределителей на стенде, мы часто сталкиваемся с результатами использования безымянной фурнитуры. Сорванная резьба, залипающие контакты и отломанные оси приводят к неконтролируемому движению рабочих органов. Цена оригинальных итальянских комплектующих INDEMAR обоснована их ресурсом и заложенными инженерными решениями.
Коммерческая стоимость формируется из следующих объективных факторов:
1. Материал контактной группы. Использование серебряного напыления на контактах микропереключателей исключает их окисление и искрение при коммутации индуктивной нагрузки соленоидов.
2. Механизмы фиксации. Наличие подпружиненных шариковых фиксаторов позволяет удерживать золотник в плавающем положении без постоянного удержания рычага рукой, что критично для отвалов бульдозеров.
3. Ресурс наработки на отказ. Промышленная фурнитура тестируется на стендах циклических нагрузок и выдерживает от 2 до 5 миллионов переключений до появления критического износа осей.
Да, физически рукоятка накручивается на рычаг с соответствующим шагом резьбы (обычно М8 или М10). Однако для работы самой кнопки потребуется проложить проводку и установить электромагнитный дивертор (делитель потока), который будет перенаправлять масло на дополнительный контур.
Причиной залипания чаще всего становится разрушение возвратной пружины внутри корпуса джойстика или оплавление контактов микропереключателя из-за короткого замыкания в проводке экскаватора. Требуется прозвонка цепи мультиметром и замена поврежденной контактной группы.
Нет, замена самих рукояток или джойстиков происходит непосредственно в кабине оператора. Гидравлический контур при этом не разгерметизируется, поэтому слив рабочей жидкости из бака или секций распределителя не требуется.
Для проверки необходимо отключить штекер джойстика от бортовой сети. С помощью мультиметра в режиме прозвонки цепи проверяется замыкание контактов при нажатии кнопки и отклонении рычага. Сопротивление замкнутого контакта не должно превышать 1-2 Ом.
Некорректная работа гидравлики не всегда связана с фурнитурой в кабине. Замедленные движения штоков цилиндров и падение давления под нагрузкой часто указывают на износ качающего узла гидронасоса или выработку в секциях гидрораспределителя. Привозите снятые агрегаты на нашу ремонтную базу в Подольске Московской области. Мы проведем полную инструментальную дефектовку узла на специализированном испытательном стенде, снимем показатели расходомера, определим точную причину потери давления и восстановим заводские характеристики вашего оборудования.
