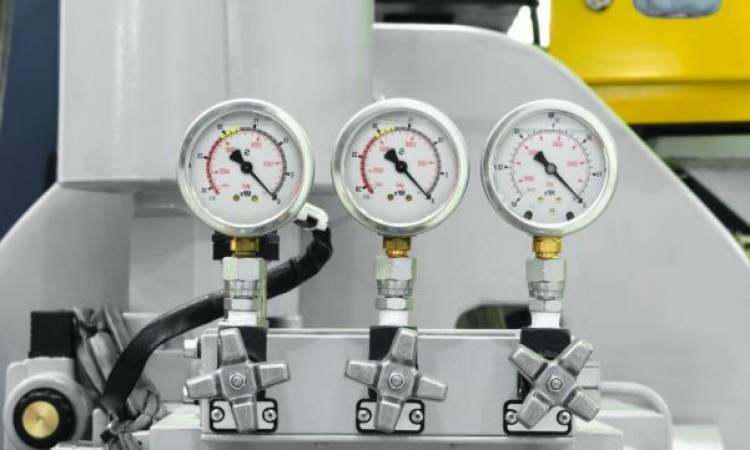

Как правильно подобрать гидрораспределитель по пропускной способности и давлению

Влияние литража на работу гидросистемы

Чтобы выполнить правильный подбор гидрораспределителя, необходимо точно рассчитать максимальный расход жидкости в системе, прибавив запас в 15-20% на пиковые нагрузки, и учесть настройку главного предохранительного клапана. Ошибка в расчете литража приводит к дросселированию потока, жесткому перегреву гидравлического масла и быстрому выходу из строя насосного агрегата. В этой статье мы разберем жесткий технический алгоритм подбора без академической теории, опираясь исключительно на данные, которые мы ежедневно получаем с наших испытательных стендов.

Когда пропускная способность распределителя меньше, чем реальная подача насоса, аппарат превращается в дроссель. Каналы внутри корпуса не справляются с объемом жидкости. Возникает избыточное сопротивление, которое трансформирует кинетическую энергию потока в тепло. Если насос выдает 80 литров в минуту, а вы ставите моноблок с номиналом 40 литров, масло закипит через час интенсивной работы. Помимо этого, резко возрастает скорость потока в узких сечениях, что вызывает кавитационный износ кромок золотника.

Последствия заниженного литража гидрораспределителя:

• Перегрев рабочей жидкости. Температура масла уходит за 80 градусов, вязкость падает, сальники дубеют и начинают течь.

• Вымывание золотниковых кромок. Высокоскоростной поток с абразивными частицами работает как пескоструй, разрушая геометрию золотника.

• Ложные срабатывания клапанов. Динамический подпор в сливной магистрали приводит к непредсказуемому поведению вторичных предохранительных клапанов.

Как рабочее давление распределителя определяет срок его службы?

Второй критический параметр — рабочее давление распределителя. Важно различать номинальное и максимальное давление. Номинальное — это то значение, при котором агрегат может работать в непрерывном режиме (S1) заявленный ресурс. Максимальное давление (часто указывается как P max) аппарат выдерживает лишь кратковременно, во время пиковых забросов.

Для чугунных корпусов стандартный предел — 250-315 бар. Если гидросистема экскаватора или пресса работает на 350 бар и выше, требуются секционные модели из высокопрочной стали. Игнорирование этого правила приводит к микротрещинам в перегородках между напорной и сливной галереями.

Типовые параметры для разных видов техники

Как сделать правильный расчет гидрораспределителя?

Инженерный расчет гидрораспределителя начинается с определения максимального расхода насоса. Формула проста: рабочий объем насоса (куб.см/об) умножается на обороты двигателя (об/мин) и делится на 1000. Получаем литры в минуту. Если у вас стоит аксиально-поршневой регулируемый насос, расчет ведется по его максимальной производительности.

К полученной цифре жестко добавляем коэффициент запаса 1.2 (20%). Это нивелирует скачки расхода при опускании тяжелых грузов, когда гидроцилиндр работает как насос под действием гравитации и выдает в сливную магистраль объем жидкости, превышающий подачу насоса.

Ценообразование: за что вы платите при покупке?

Механика формирования цены на гидроаппаратуру напрямую зависит от допусков при мехобработке и применяемых материалов. Дешевые распределители начинают перепускать масло (внутренние утечки) уже через 500 моточасов. Это происходит из-за увеличенного зазора между золотником и корпусом. В профессиональной гидравлике зазор составляет 3-5 микрон. Такая притирка стоит денег. Помимо ремонта, наша компания осуществляет продажу гидромоторов и гидронасосов от проверенных заводов, где допуски соблюдаются строго.

Основные факторы удорожания гидравлического узла:

1. Схема управления золотником. Пропорциональное электрогидравлическое управление всегда в разы дороже обычной механической ручки из-за наличия пилотных линий и соленоидов.

2. Наличие вторичных клапанов. Встроенные антишоковые (предохранительные) и подпиточные (антикавитационные) клапаны на рабочих секциях повышают стоимость, но защищают гидромоторы и цилиндры от разрыва.

3. Компенсаторы давления. Система Load Sensing (LS) требует сложной геометрии золотника, что усложняет производство, но позволяет экономить топливо техники на 15-20%.

Типичные ошибки при замене и интеграции

На стендах нашей базы в Подольске мы регулярно видим агрегаты, «убитые» неверным проектированием гидросхемы. Самая частая проблема — попытка сэкономить на сечении рукавов высокого давления (РВД) при правильно подобранном распределителе.

Чего категорически нельзя делать при монтаже:

• Заужать линию слива (Т-канал). Это создает подпор, который давит на торцы золотников, затрудняя их возврат в нейтральное положение и выдавливая уплотнения.

• Игнорировать вязкость при расчетах. Если техника работает в северных широтах на густом масле, сопротивление в каналах возрастает. Литраж нужно брать с большим запасом.

• Последовательное подключение без адаптера. При соединении двух распределителей последовательно, на первом аппарате необходимо использовать штуцер последовательного соединения (Carry-Over), иначе сливная галерея первого лопнет от давления.

FAQ: Ответы на вопросы механиков

Можно ли ставить распределитель на 80 литров, если насос выдает 40?

Да, можно. Завышенный литраж гидрораспределителя снизит сопротивление потоку, масло будет меньше греться. Единственный минус — может немного снизиться плавность управления на малых ходах джойстика из-за того, что рабочие окна золотника слишком велики для малого потока.

Как проверить, что распределитель не держит давление?

Без снятия с техники — заглушить рабочие отводы (А и В), подать давление и замерить объем жидкости, уходящий в сливную магистраль. Если перетечки превышают норму (обычно 10-20 куб.см в минуту при 100 бар), золотниковая пара изношена. Точный диагноз ставится только на гидравлическом стенде с расходомером.

Почему выбивает заглушки на сливной секции?

В 90% случаев это динамический гидроудар в сливной магистрали или забитый фильтр обратки. Давление в канале «Т» не должно превышать 15-20 бар (зависит от модели). Если давление скачет, корпус не выдерживает напряжения.

Ремонтопригодны ли моноблочные модели?

В большинстве случаев нет. При износе отверстия в чугунном моноблоке, расточка и изготовление ремонтного золотника обходятся дороже покупки нового агрегата. В секционных моделях можно просто заменить изношенную рабочую секцию.

Диагностика и подбор гидравлики в Московской области

Если ваша гидравлика греется, золотники клинит или рабочие органы спецтехники теряют скорость, проблема редко решается настройкой клапанов "на глаз". Требуется инструментальный контроль. Привозите снятые узлы или саму технику на нашу ремонтную базу (г. Подольск) — мы проверим агрегаты на стенде при давлении до 350 бар с записью графиков расхода. Здесь же мы поможем выполнить точный расчет и подберем подходящую аппаратуру под ваши задачи. Также на складе в Московской области всегда доступна продажа гидромоторов и гидронасосов для оперативной замены неремонтопригодных узлов.
