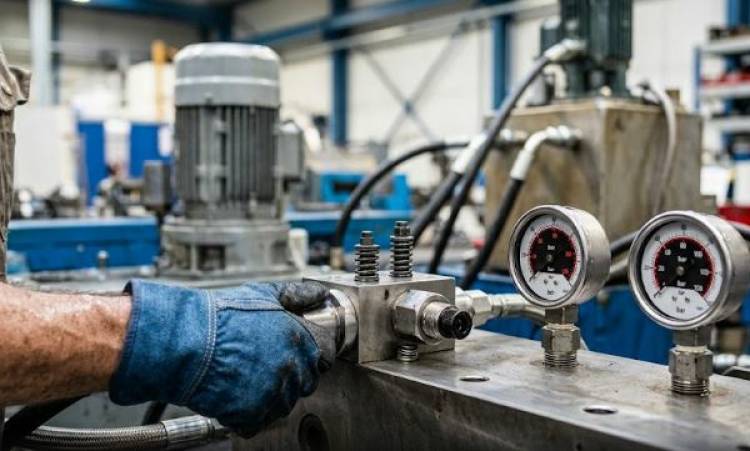

Настройка модульной аппаратуры заключается в точной механической калибровке пружин управляющего каскада для поддержания строго заданного давления в гидравлическом контуре. Любой модульный предохранительный клапан или редуктор требует регулировки исключительно с применением глицеринонаполненных манометров классом точности не ниже 0.4. Практика показывает, что попытки выставить уставку «на глаз» или по звуку сбрасываемого масла приводят к перегреву рабочей жидкости, кавитации и разрыву уплотнений гидравлических цилиндров. Наша ремонтная база в городе Подольск регулярно принимает гидролинии с критическими повреждениями, возникшими именно из-за неквалифицированного вмешательства в заводские настройки клапанной группы.
Регулировка гидроаппаратуры прямого и непрямого действия кардинально отличается по динамике отклика. В клапанах непрямого действия пилотный каскад управляет основным золотником через микроскопические дроссельные отверстия. Если масло загрязнено, эти каналы забиваются, и устройство теряет чувствительность к вращению регулировочного винта. Поэтому перед любыми манипуляциями с давлением мы обязательно проверяем чистоту масла и при необходимости подключаем фильтровальную станцию, доводя рабочую среду до класса чистоты 16/14/11 по ISO 4406.
Важно понимать фундаментальное отличие в архитектуре гидросхемы. Предохранительный гидроклапан работает в параллельном подключении (обычно между линиями P и T). Его задача — сбросить излишки рабочей жидкости в маслостанцию при превышении аварийной уставки. Редукционный клапан CETOP устанавливается последовательно и понижает давление в конкретной ветви системы до заданного уровня, сохраняя его стабильным независимо от скачков в основной напорной магистрали.
При испытаниях на стенде мы подаем номинальный расход масла, разогретого до 40-50°C (для соответствия рабочей кинематической вязкости). Для настройки редуктора в линию за ним обязательно устанавливается дроссель-нагружатель, имитирующий сопротивление исполнительного механизма. Без создания противодавления в рабочем отводе корректно оттарировать редукционный аппарат физически невозможно. Если узел не поддается калибровке из-за износа, мы предлагаем замену: у нас продаются новые гидромоторы, гидронасосы и другое гидравлическое оборудование стандартов CETOP 3, 5 и 7, готовое к немедленной установке.
Для корректной калибровки гидравлического контура требуется стационарный стенд с подключенным турбинным расходомером, блоком манометров высокого разрешения и нагрузочным устройством.
1. Подготовка магистрали. Ослабляем контргайку регулировочного винта с помощью ключа и выкручиваем винт против часовой стрелки до минимального сопротивления пружины. Это гарантирует, что запуск насоса произойдет без пиковой нагрузки.
2. Создание нагрузки. Запускаем стендовый гидронасос, выводим его на номинальный расход и полностью перекрываем нагрузочный дроссель. Весь поток масла начинает сливаться через настраиваемый аппарат.
3. Выставление уставки. Плавно, по четверти оборота, закручиваем регулировочный винт по часовой стрелке. Следим за показаниями манометра в канале P. При достижении требуемого значения (например, 180 бар) останавливаем вращение.
4. Проверка гистерезиса и фиксация. Резко сбрасываем и снова поднимаем давление дросселем 3-4 раза. Если показания возвращаются к 180 барам с погрешностью не более 2-3 бар, жестко фиксируем контргайку, удерживая винт от проворота.
Ресурс золотниковых и поппетных пар напрямую зависит от степени фильтрации гидравлического масла. Абразивные микрочастицы металла и кремния стирают посадочные седла и кромки золотников. Это приводит к внутренним перетечкам — гидроаппарат начинает «звенеть», вибрировать и пропускать давление даже в закрытом состоянии. В таких случаях мы не пытаемся притирать изношенный конус или восстанавливать геометрию золотника напылением, так как это дает лишь кратковременный эффект.
Правильное решение при обнаружении критических задиров — полная замена модульного блока. У нас продаются новые гидромоторы, гидронасосы и другая аппаратура от проверенных производителей. Мы держим на складе компоненты для любых промышленных линий и мобильной техники, что исключает длительные простои вашего оборудования.
• Аномальная вибрация и шум. Слышен характерный высокочастотный писк или треск при сбросе гидравлического масла в сливную магистраль, что говорит о кавитации или износе демпфера золотника.
• Падение скорости рабочих органов. Исполнительный механизм (цилиндр или гидромотор) движется медленнее номинала из-за постоянной паразитной утечки расхода через поврежденное седло.
• Локальный нагрев масла. Постоянное дросселирование жидкости через микрозадиры вызывает сильный перегрев корпуса аппарата, что ведет к деградации резиновых уплотнений FPM/NBR.
• Нестабильность настроек. Давление в системе самопроизвольно "плавает" в диапазоне 15-20 бар без изменения внешней нагрузки на рабочий орган.
Ценообразование в нашей лаборатории абсолютно прозрачно и опирается на строгий регламент. Клиент платит за машинное время испытательного стенда, работу гидравлика-диагноста и стоимость замененных расходников (комплекты уплотнений, пружины). В процессе мы снимаем осциллограммы работы узла в динамике, что исключает плавающие дефекты. Читатель должен понимать: вы платите не за «покрутить винт», а за гарантию того, что аппарат выдержит пиковые гидроудары в реальных условиях эксплуатации. Если в процессе дефектовки выясняется, что блок неремонтопригоден, стоимость диагностики полностью засчитывается в цену новой детали при ее покупке с нашего склада.
| Стандарт аппаратуры | Максимальный расход (л/мин) | Рабочее давление (бар) | Время стендовой диагностики (мин) |
|---|---|---|---|
| CETOP 3 (NG06) | До 80 | 315 - 350 | 30 |
| CETOP 5 (NG10) | До 120 | 315 - 350 | 45 |
| CETOP 7 (NG16) | До 300 | 350 | 60 |
• Визуально-инструментальный контроль. Проверка плоскостности монтажной поверхности поверочной линейкой, обязательная замена O-ring колец на новые полиуретановые или витоновые аналоги.
• Термобарическая промывка каналов. Удаление консервационной смазки, продуктов износа и металлической пыли горячим маслом под давлением через технологическую плиту.
• Динамическая калибровка. Выставление точного давления открытия, проверка стабильности удержания пиковых нагрузок и снятие графика внутренних перетечек в разных температурных режимах.
Ориентируйтесь на номинальный расход гидронасоса и типоразмер монтажной плиты (NG06, NG10). Пропускная способность редуктора должна быть на 15-20% выше максимальной подачи насоса. Это необходимо для предотвращения дросселирования потока в нейтральном положении и исключения избыточного нагрева гидравлического масла.
Допускается только черновая регулировка при наличии врезного контрольного манометра непосредственно в рабочей линии. Точная калибровка гистерезиса, проверка внутренних утечек и настройка демпфера возможна исключительно на стационарном гидравлическом стенде, где изолированы внешние факторы воздействия.
Модульная аппаратура стандарта CETOP собирается в вертикальные блоки (так называемые "сэндвичи") на единой монтажной плите. Это полностью исключает использование РВД, стальных трубок и резьбовых фитингов между компонентами узла. Такой подход кардинально снижает риск протечек, минимизирует потерю давления и экономит пространство в гидростанциях.
Дренаж принудительно отводит утечки масла из-под пилотного золотника и пружинной полости напрямую в бак. Если этот канал заглушить или если в сливной линии возникнет высокое противодавление, давление в пружинной полости мгновенно сравняется с рабочим, и редуктор полностью заблокируется в открытом положении, перестав выполнять свои функции.
Не тратьте время на попытки откалибровать изношенную гидравлику в гаражных условиях — цена ошибки слишком высока. Привозите ваш агрегат в Подольск на инструментальную дефектовку к нашему испытательному стенду. Мы проверим реальные рабочие параметры, промоем каналы, заменим уплотнения и точно настроим уставки под ваш техпроцесс. При выявлении критического износа седел мы оперативно подберем замену, так как у нас продаются новые гидромоторы, гидронасосы и распределители из наличия. Для крупногабаритной и нетранспортабельной спецтехники возможен оперативный выезд бригады гидравликов-диагностов по всей Московской области.
