Прямым решением для замены агрегатов Danfoss серии OSPC являются рулевые дозаторы брендов HKD, M&S Hydraulic и Lifam, которые полностью совпадают по габаритно-присоединительным размерам, рабочему объему и настройкам предохранительных клапанов. В условиях дефицита европейской гидравлики мы регулярно решаем задачу интеграции альтернативных узлов в рулевые системы погрузчиков, грейдеров и тракторов. Практика показывает, что грамотно подобранный гидроруль работает так же плавно, без рывков и заклиниваний золотника при скачках давления до 175 бар. В этом материале разберем, как выбрать надежный узел, опираясь на показания расходомеров, а не на рекламные буклеты.
Основная проблема при поиске замены — несоответствие резьбовых портов или профиля шлицевого вала. Если вы возьмете дешевый noname-агрегат, есть риск получить внутренние перетечки по распределительной гильзе уже через 500 моточасов. Мы в своей ремонтной практике отбраковываем до 30% привозимых клиентами новых китайских дозаторов еще на этапе первичной опрессовки.
При подборе компонентов для тяжелой спецтехники мы смотрим на допуски шлифовки героторной пары и жесткость пружин центрирующего механизма. В условиях непрерывной работы при температуре масла +70°C зазоры между качающим узлом и распределителем играют решающую роль.
• Точное совпадение рабочего объема. Если оригинал выдавал 160 см³/об, аналог должен выдавать строго столько же, иначе изменится количество оборотов рулевого колеса до упора, что критично для оператора.
• Идентичность блока клапанов. Правильный аналог обязан иметь встроенный предохранительный, противоударные (шок-клапаны) и всасывающий клапаны с заводской настройкой, соответствующей оригиналу (обычно 140-170 бар).
• Совместимость по шлицам. Стандартный вал 16/32 DP или эвольвентные шлицы должны садиться на рулевую колонку с тепловым зазором, исключающим люфт и последующее «слизывание» зубьев.

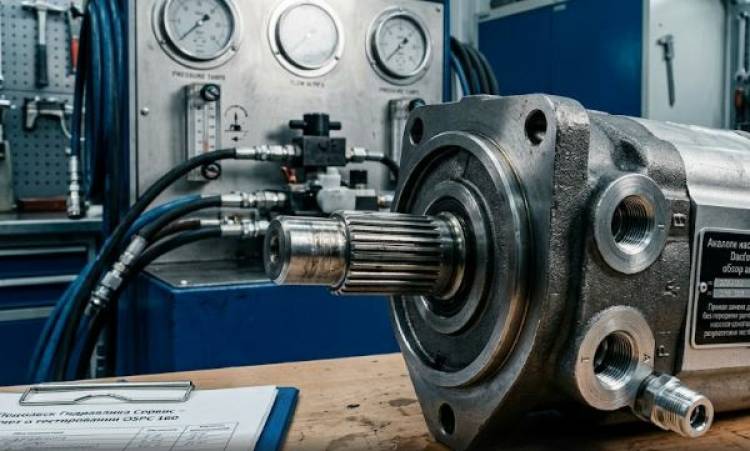

Сравнивая датскую сборку и насос дозатор hkd, мы ставим оба агрегата на испытательный стенд и подаем масло вязкостью 32 сСт. На холостом ходу оба гидроруля показывают нулевой переток в рабочие линии. Разница начинает проявляться в переходных режимах и при пиковых нагрузках на гидроцилиндр поворота. У HKD чуть выше шероховатость внутренних каналов, что дает микроскопическую разницу в гидравлическом сопротивлении, не ощутимую на руле. Однако по ресурсу уплотнений и стойкости чугунного корпуса к циклическим нагрузкам этот бренд зарекомендовал себя как полностью рабочий инструмент.
| Параметр | Danfoss OSPC | HKD (Аналог) |
|---|---|---|
| Допуск по внутренним утечкам | До 5-8 мл/мин при 100 бар | До 10-12 мл/мин при 100 бар |
| Точность настройки шок-клапанов | ± 3 бара от номинала | ± 5 бар от номинала |
| Материал золотниковой пары | Легированная сталь, спец. цементация | Сталь 20Х, стандартная термообработка |
Ошибочно считать, что покупка китайской гидравлики — это только экономия на шильдике. Вы платите за прозрачность происхождения, входной контроль и гарантию того, что руль не заклинит на ходу при полном ковше грунта. Ценообразование в нашем цехе строится не на перепродаже коробок, а на технической экспертизе узла перед его выдачей клиенту. Если дозатор не выдает нужный объем масла на один оборот руля, мы его бракуем.
1. Базовая стоимость гидроагрегата. Зависит от завода-изготовителя, наличия встроенной клапанной аппаратуры (серии ON, OR, LS) и таможенных сборов.
2. Входной инструментальный контроль. Проверка резьб, шлицевого соединения и геометрических допусков корпуса.
3. Стендовая обкатка. Имитация нагрузок при номинальном давлении, настройка предохранительного клапана под мануал вашей спецтехники.
Любой гидроруль аналог, отправляющийся со склада Московской области, проходит цикл динамических испытаний. Наша ремонтная база базируется в городе Подольск, где оборудован специализированный стенд с датчиками давления и электронными расходомерами. Мы не продаем «котов в мешке» — в паспорте к каждому агрегату идет распечатка с реальными гидродинамическими показателями, снятыми при температуре рабочей жидкости 50 градусов.
• Опрессовка корпуса. Подача пикового давления в порт P (нагнетание) при закрытых портах L и R для проверки герметичности уплотнений и отсутствия микротрещин в чугунном литье.
• Замер крутящего момента. Проверка усилия на валу. Если золотник закусывает, оператору придется «ловить» машину на дороге. Усилие прокручивания не должно превышать 3-5 Нм.
• Проверка функции аварийного руления. Имитация работы рулевой системы при заглушенном двигателе (когда гидронасос не подает масло). Дозатор должен работать в режиме ручного насоса, перекачивая масло за счет мускульной силы оператора.
Нет, если вы подобрали гидроруль с идентичным хвостовиком. Большинство аналогов OSPC выпускаются под стандартные шлицевые валы и имеют аналогичное межцентровое расстояние крепежных отверстий. Вмешательство в конструкцию техники не требуется.
Европейские насосы-дозаторы чаще всего имеют порты с резьбой BSP (дюймовая трубная цилиндрическая) G1/2. Заводы-дублеры придерживаются этого же стандарта. Однако всегда сверяйте маркировку — иногда встречаются версии с метрической резьбой (М22х1.5), для которых понадобятся переходные адаптеры.
В первые 10-20 моточасов идет притирка золотниковой пары, незначительный нагрев допустим (до 60-70°C). Если агрегат раскаляется сильнее, скорее всего, некорректно настроен предохранительный клапан гидросистемы трактора или присутствует подпор в линии слива (линия T).
Да. Героторные пары, комплекты РТИ, пружинные блоки центрирования и гильзы поддаются замене. Важно не допускать масляного голодания и вовремя менять фильтры гидравлики (не реже 500-1000 моточасов, в зависимости от условий работы).
Не тратьте время на эксперименты с сомнительной гидравликой. Привозите ваш неисправный дозатор в Подольск на дефектовку. Мы снимем точные параметры, подберем 100% совместимый аналог с нашего склада, настроим клапаны на стенде и выдадим готовый к установке узел. Если техника недвижима — закажите выезд гидравлика с гидротестером для диагностики рулевой системы прямо на объекте.
