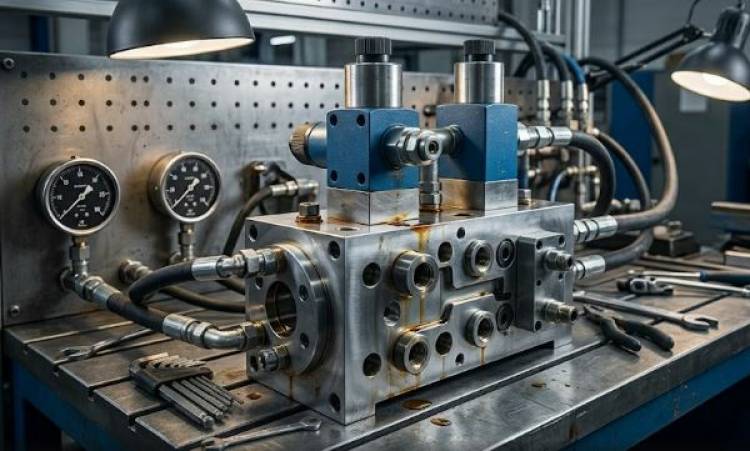

Главная причина утечек масла и потери рабочего давления кроется в ошибках при проектировании гидроблока, когда нарушаются допуски плоскостности и неверно рассчитываются сечения внутренних каналов. В процессе эксплуатации техники это неизбежно приводит к выдавливанию резиновых колец, локальным перегревам рабочей жидкости и сбоям в работе исполнительных механизмов. Мы ежедневно видим подобные дефекты на нашем испытательном стенде, когда к нам поступает аппаратура с жалобами на внезапную потерю мощности при нагреве масла.
Просчеты на этапе создания чертежа или 3D-модели чаще всего связаны с желанием сделать узел максимально компактным. Инженеры слишком близко располагают напорные и сливные каналы, оставляя минимальную толщину стенки. При цикличных нагрузках и скачках давления до 300-350 бар такая перемычка начинает «дышать», микродеформации металла приводят к нарушению геометрии привалочных плоскостей. В результате образуются зазоры, через которые гидравлическая жидкость под давлением прорывается наружу или в соседние каналы.
Дополнительный фактор риска — игнорирование гидродинамики. Острые углы сверления и резкие переходы диаметров создают турбулентные потоки. Это вызывает местный нагрев масла, снижение его вязкости и, как следствие, падение общего давления в системе. Пропускная способность падает, а насосу приходится работать с перегрузкой.
Типичные дефекты монтажной плиты напрямую связаны с нарушением технологии механической обработки. Привалочная поверхность, на которую устанавливается гидрораспределитель или клапан, должна иметь шероховатость не хуже Ra 0.8 и отклонение от плоскостности не более 0.01 мм на каждые 100 мм длины. Если плита фрезеровалась тупым инструментом или не прошла финальную шлифовку, уплотнительные элементы не смогут компенсировать неровности металла.
Часто мы фиксируем утечки масла по стыку из-за неправильной пространственной ориентации крепежных отверстий. Несоосность резьбы даже на десятые доли миллиметра приводит к перекосу корпуса распределителя при затяжке болтов. Металл напрягается, золотник начинает подклинивать, а кольца с одной стороны оказываются недожатыми. Давление в линии P (напор) моментально находит слабое место, и жидкость начинает сочиться наружу.
1. Тонкие стенки между каналами. Приводит к внутренним перетечкам и микротрещинам в чугунных или алюминиевых корпусах при гидроударах.
2. Деформация при термической обработке. Если блок не прошел процедуру снятия остаточных напряжений после черновой расточки, его «поведет» при рабочих температурах гидравлики.
3. Отсутствие фасок. Острые края отверстий просто срезают резину уплотнений при монтаже аппаратуры.
Стандартные уплотнения CETOP, идущие в комплекте с дешевыми распределителями, часто изготавливаются из мягкого NBR (нитрильного каучука) с твердостью 70 Shore A. Для систем с давлением до 160 бар этого достаточно. Но если техника работает в тяжелых режимах на давлениях свыше 250 бар, такие кольца будут экструдироваться (выдавливаться) в монтажные зазоры между плитой и корпусом аппарата. Со временем края кольца отрываются, и герметичность узла нарушается.
Для промышленных гидросистем и тяжелой спецтехники необходимо использовать кольца круглого сечения из FKM (фторкаучук/витон) или полиуретана с твердостью не менее 90 Shore A. Они обладают высокой стойкостью к выдавливанию и отлично переносят температурные скачки до +120 градусов Цельсия без потери эластичности.
• Проверка твердости. Для линий с давлением более 250 бар используйте кольца от 90 Shore A.
• Защитные кольца. При наличии пульсаций давления применяйте фторопластовые (PTFE) защитные шайбы, предотвращающие выдавливание эластомера.
• Химическая совместимость. При переходе на синтетические или огнестойкие жидкости (HFC, HFD) стандартный NBR использовать запрещено, он быстро разрушится.
Ценообразование в сфере ремонта гидравлики абсолютно прозрачно: вы платите за точность измерений, машинное время станков и работу профильных инженеров. Полноценная дефектовка гидроблока требует подключения расходомеров, установки на стенд и опрессовки при пиковых нагрузках. Восстановление геометрии привалочных плоскостей подразумевает часы работы на плоскошлифовальном станке. Это сложный технологический процесс, требующий жесткого контроля допусков.
Однако ремонт целесообразен не всегда. Если блок имеет сквозные трещины или критические повреждения резьбовых соединений, его реставрация обойдется дороже изготовления нового. В таких ситуациях мы рекомендуем полную замену узла. В нашей компании продаются новые гидромоторы, гидронасосы и другое оборудование для спецтехники и промышленных линий. Иногда установка нового агрегата экономит не только деньги, но и недели простоя техники.
| Признак неисправности | Вероятная причина | Метод устранения |
|---|---|---|
| Появление капель масла под распределителем | Деформация плиты или износ уплотнительного кольца O-ring | Шлифовка поверхности, замена колец на материал с твердостью 90 Shore A |
| Падение давления в линии при нагреве | Внутренние перетечки из-за трещины между каналами P и T | Дефектовка с ультразвуком, при подтверждении трещины — замена гидроблока |
| Подклинивание золотника CETOP | Перетяжка крепежных болтов или неровность площадки | Затяжка болтов строго динамометрическим ключом по мануалу |
Скорее всего, нарушена геометрия монтажной плоскости. Если плита имеет «пропеллерность» (отклонение от плоскости) или забоины вокруг каналов, даже самые жесткие новые кольца не обеспечат герметичность. Требуется инструментальный замер на плите и последующая шлифовка.
Категорически нет. В гидравлике высокого давления использование силиконовых или анаэробных герметиков на привалочных плоскостях недопустимо. Давление в 250-300 бар легко выдавит этот герметик, а его оторвавшиеся частицы попадут в каналы, намертво заклинив золотник или выведя из строя насос.
Алюминиевые монтажные плиты рассчитаны на номинальное рабочее давление до 210 бар. При постоянной работе на предельных давлениях или частых гидроударах резьба под крепеж начинает вытягиваться. Для давлений свыше 250 бар необходимо использовать исключительно стальные или чугунные блоки.
Сварка чугунных или стальных блоков, работающих под давлением, — это временная и небезопасная мера. Внутренние микротрещины после сварки все равно приведут к разрушению стенки и перетечкам. В таких случаях мы настоятельно советуем приобрести новый узел.
Не пытайтесь устранить сложные утечки путем чрезмерной затяжки болтов — это только усугубит деформацию. Оптимальное решение для предприятий региона Подольск Московская область — снять неисправный узел и передать его специалистам. Привозите ваш гидроблок на нашу ремонтную базу в Подольск. Мы установим его на стенд, проведем опрессовку под нагрузкой, выявим истинную причину потери давления и предложим технически грамотное решение — от восстановления плоскостей до подбора нового оборудования со склада.
