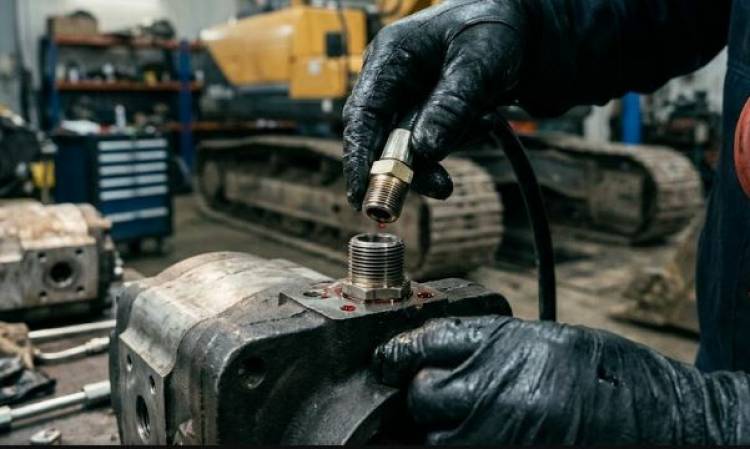

Точка контроля давления — это врезной стальной адаптер с интегрированным обратным клапаном, который позволяет безопасно подключить манометр к работающей гидросистеме без остановки двигателя и слива гидравлического масла. Грамотно спроектированная тест-система гидравлики экономит механикам часы простоев при поиске внутренних утечек или причин падения мощности. Мы ежедневно ставим снятые агрегаты на испытательный стенд в нашей мастерской в Подольске, и видим: отсутствие портов для замеров на технике клиента сильно усложняет первичную дефектовку. Если на гидролиниях экскаватора, пресса или буровой установки заранее выведены измерительные штуцеры, диагносту достаточно накрутить микрошланг гидравлический и снять рабочие параметры за несколько минут.
Стандартная диагностическая муфта (формата MINIMESS или аналогов) выдерживает колоссальные пиковые нагрузки — вплоть до 630 бар. Внутри корпуса скрыт пружинный тарельчатый или шариковый клапан. В момент, когда вы накручиваете накидную гайку рукава, внутренний шток продавливает этот клапан, открывая поток рабочей жидкости напрямую к измерительному прибору. При откручивании пружина моментально запирает канал, исключая потерю масла.
Для передачи давления на прибор применяют капиллярные рукава с внутренним сечением всего 2-4 мм. Жесткая кевларовая или металлическая оплетка не дает трубке расширяться («дышать») под нагрузкой. Благодаря этому манометр регистрирует фактические пульсации насоса без сглаживания и искажений. В нашем каталоге всегда доступны новые гидромоторы и гидронасосы, и мы настоятельно рекомендуем сразу дооснащать их портами под резьбу M16x2 для будущего обслуживания.
• Рабочее давление. Базовые полиамидные капилляры рассчитаны на номинал 400 или 630 бар. Для сверхвысоких нагрузок используют усиленные серии до 800 бар.
• Тип резьбового соединения. Общемировой промышленный стандарт — метрическая резьба M16x2. Значительно реже в старой технике встречаются штуцеры M16x1.5 или быстроразъемные соединения (БРС) под плаг-ин.
• Материал уплотнений. Для работы на стандартных минеральных маслах (HLP/HVLP) подходят кольца из NBR с пределом до +100 °C. Для агрессивной синтетики или высоких температур требуются уплотнения из FKM (Viton).
Стоимость комплектующих напрямую зависит от материала исполнения корпуса и точности механической обработки запорного узла. Дешевые безымянные аналоги из сырой стали часто «закусывают» резьбу под рабочим давлением — открутить их без повреждений бывает невозможно. Профессиональные муфты точат из автоматной углеродистой стали с гальваническим цинк-никелевым покрытием или нержавейки AISI 316. Если вы приобретаете у нас новое оборудование или отдаете агрегаты в капитальный ремонт, мы объясняем клиентам механику ценообразования: переплата в 10-15% за фирменный штуцер страхует вас от прорыва горячего масла в лицо механику.
| Элемент системы | Назначение в схеме | Средний эксплуатационный ресурс |
|---|---|---|
| Точка замера M16x2 | Врезка в напорную или сливную магистраль через тройник | 5-7 лет (при обязательном использовании пылезащитного колпачка) |
| Капиллярный рукав (до 2000 мм) | Трансляция гидравлического сигнала к аналоговому манометру | 2-3 года (критически зависит от отсутствия заломов и перегибов) |
| Адаптер манометра (BSP/NPT) | Переход с резьбы M16 на дюймовую трубную резьбу прибора | Практически не ограничен при аккуратном монтаже |
Для полноценной диагностики экскаватора, фронтального погрузчика или тяжелого пресса требуется вывести минимум три-четыре порта. Расположение зависит от гидросхемы, но есть общепринятые промышленные стандарты.
1. Напорная линия гидронасоса. Необходима для фиксации максимального давления в системе и проверки корректной настройки главного предохранительного клапана (ГПК).
2. Линия сервоуправления (пилотная). Давление здесь обычно держится в пределах 35-40 бар. Замер требуется для оценки работы джойстиков, педалей и золотников гидрораспределителя.
3. Линия сигнала LS (Load Sensing). Дает возможность оценить сигнал обратной связи, поступающий от рабочих органов к регулятору аксиально-поршневого насоса.
4. Дренажная магистраль. Замер давления утечек в корпусе критически важен для оценки внутреннего износа роторной группы гидромоторов перед принятием решения об их демонтаже.
В полевых условиях часто можно наблюдать, как диагност пытается открутить глухую резьбовую заглушку под давлением, чтобы вставить манометр напрямую. Это грубейшее нарушение техники безопасности — струя горячего гидравлического масла режет кожу как лезвие и вызывает тяжелые травмы. Точки контроля давления гидравлики созданы именно для исключения контакта человека с открытой жидкостью.
Другая распространенная крайность — использование обычных РВД на 2SN/4SH вместо капилляров. Толстый классический рукав высокого давления за счет расширения резины демпфирует скачки. В результате диагност не видит высокочастотные микропульсации, которые свидетельствуют о кавитации, подсосе воздуха или износе плунжеров.
1. Визуальная инспекция и очистка. Проверка портов на наличие песка и грязи. Всегда очищайте штуцер ветошью перед накручиванием гайки.
2. Первичное подключение. Сначала присоединяется капилляр к манометру, а затем производится накручивание на порт работающей, но строго ненагруженной машины.
3. Снятие показаний. Оператор выводит оборудование на номинальный рабочий режим, задействуя цилиндры до упора, а диагност фиксирует пиковые значения.
4. Безопасный демонтаж. Полный сброс нагрузки, стравливание остаточного давления джойстиками, откручивание муфты и обязательная установка металлического защитного колпачка.
Да, это делается через специальный промежуточный резьбовой адаптер M16-M16. Однако учитывайте, что общая длина трассы более 4-5 метров увеличит время отклика стрелки манометра на гидроудары и исказит картину.
Скорее всего, износилось внутреннее кольцо клапана или под запирающий шарик попала металлическая стружка из системы. Врезной узел не ремонтопригоден, требуется полная замена вкручиваемого штуцера.
Стандартный рабочий предел составляет 630 бар, а разрушающее давление (burst pressure) превышает 1200 бар. Этих характеристик с запасом хватает для 99% задач в мобильной технике и станочном парке.
Нет, данные порты и трубки предназначены исключительно для статического измерения давления. Для оценки объема потока в литрах требуется турбинный или шестеренный расходомер, который врезается прямо в основную силовую магистраль.
Нет времени искать неисправность «вслепую» или менять дорогие гидравлические узлы наугад? Мы профессионально занимаемся продажей новых гидронасосов, гидромоторов, а также их инструментальным восстановлением с заводской гарантией. Привозите демонтированные агрегаты в наш сервисный центр в Подольск на дефектовку. Инженеры поставят узел на обкаточный стенд, подключат датчики через штатные тест-системы, сымитируют реальную нагрузку и выдадут точный технический акт о состоянии деталей. Для крупногабаритной техники предприятий Московской области доступен заказ выездной гидравлической бригады — мы найдем скрытые утечки, настроим клапанную аппаратуру и оперативно вернем вашу машину в работу.
