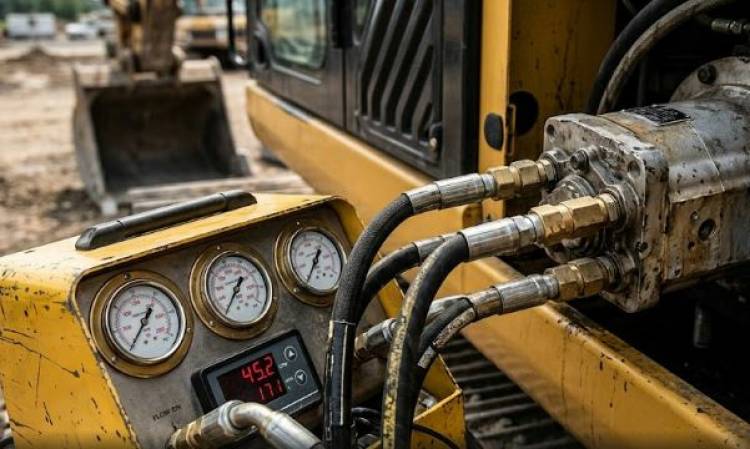

Диагностика мобильной гидравлики начинается с замеров фактического расхода рабочей жидкости, пикового давления и температуры в контурах с помощью турбинного гидротестера. Этот прибор позволяет без масштабного демонтажа агрегатов определить падение объемного КПД насоса, внутренние перетечки в гидрораспределителях и степень износа уплотнений. Профессиональный поиск неисправностей сокращает время простоя техники, полностью исключая метод слепой замены рабочих узлов. Если машина не тянет под нагрузкой, манометр может показывать норму, а расходомер сразу выдаст потерю литража.
Современные землеройные машины оснащаются аксиально-поршневыми насосами с LS-управлением (Load Sensing) и рабочим давлением до 350-400 бар. Стандартная проверка гидравлики экскаватора только манометром не дает объективной картины, так как давление в системе создается даже при критическом износе качающего узла, если поток уходит в дренаж. Гидротестер имитирует рабочую нагрузку с помощью встроенного дросселя, позволяя снять расходную характеристику (Q-p график) непосредственно на машине.
Основные параметры, которые фиксируются при подключении прибора в напорную магистраль:
• Фактическая подача гидронасоса. Замеряется литраж без нагрузки и при дросселировании до номинального давления (например, 250 бар). Падение потока более чем на 15% указывает на износ плунжеров или распределительной шайбы.
• Объем внутренних утечек. Измерительный блок подключается в дренажную линию мотора или насоса. Если объем слива превышает паспортные 3-5% от номинального расхода — агрегат требует полной разборки.
• Срабатывание предохранительных клапанов. Плавно перекрывая поток дросселем, механик фиксирует точку открытия главного (Main Relief Valve) и вторичных (Port Relief) клапанов для их калибровки.
Чтобы локализовать поломку, инженер-гидравлик должен разделить гидросхему на независимые участки. Бессистемное подключение датчиков только запутает процесс. На ремонтной базе в городе Подольск инженеры придерживаются строгой последовательности при входном контроле тяжелых узлов.
1. Температурный тест. Масло прогревается до рабочей температуры 45-50°C. На холодной вязкой жидкости изношенный насос часто выдает номинальные параметры, скрывая реальную картину износа.
2. Тестирование источника потока. Тестер врезается между основным насосом и распределителем. Если гидронасос стабильно выдает нужный поток при нагрузке, проблема локализуется дальше по напорной магистрали.
3. Диагностика исполнительных механизмов. Прибор устанавливается перед гидроцилиндром или гидромотором хода. По разнице показателей на входе и в сливном контуре выявляется неисправность конкретного механизма.
Для наглядности частые поломки компонентов спецтехники сведены в таблицу. Эти практические данные ежедневно подтверждаются при установке агрегатов на испытательный стенд.
| Симптом на спецтехнике | Показания гидротестера | Вероятная причина поломки |
|---|---|---|
| Медленное выполнение операций под нагрузкой | Давление в норме, сильное падение расхода при дросселировании | Износ качающего узла насоса или задиры на золотниках распределителя |
| Остановка механизмов при жестком упоре | Расход падает до нуля, давление не поднимается выше 100 бар | Заклинил в открытом положении или сильно изношен главный предохранительный клапан |
| Сильный нагрев гидравлического масла (свыше 70°C) | Слишком высокий расход жидкости в дренажной линии | Внутренние перетечки из-за разрушения РТИ или зазоров в парах трения |
Многие владельцы техники считают, что дешевле заменить деталь наугад, чем вызывать инженера. Механика ценообразования выездной диагностики прозрачна: оплачивается точная локализация неисправного узла. В базовую стоимость входят выезд специалиста, время на врезку датчиков высокого давления в контур, снятие рабочих характеристик под нагрузкой и выдача официальной дефектной ведомости. Это всегда дешевле, чем приобрести новый аксиально-поршневой агрегат и обнаружить, что проблема скрывалась в заклинившем клапане за пару тысяч рублей.
Для крупных автопарков есть прямой смысл гидротестер купить в постоянное пользование и обучить штатного механика основам инструментального контроля. Наша компания продает новые гидромоторы, гидронасосы, измерительную аппаратуру и комплектующие, прошедшие проверку в реальных условиях. Клиент получает только то оборудование, в ресурсе которого мы уверены на сто процентов.
Помимо услуг по дефектовке, со склада отгружаются:
• Новые гидронасосы. Шестеренные, аксиально-поршневые и лопастные агрегаты для систем открытого и закрытого типа.
• Новые гидромоторы. Героторные, радиально-поршневые и шлицевые модели для привода гусениц, лебедок, а также поворотных редукторов.
• Вспомогательное оборудование. Напорные фильтры, распределители, измерительные шланги микротеста, переходники и БРС.
Сделать это возможно только косвенно — измерив точный объем утечек через дренажный порт за минуту при помощи мерной емкости. Однако такой кустарный метод совершенно не показывает падение крутящего момента из-за износа распределительного узла.
Врезка прибора в линию, прогрев масла и снятие графиков занимают от 1 до 3 часов. Точное время зависит от плотности компоновки узлов на раме экскаватора и состояния резьбовых соединений.
Промышленные гидравлические тестеры, применяемые в суровых условиях, рассчитаны на постоянное рабочее давление до 420 бар и способны гасить пиковые гидроудары до 600 бар. Этих показателей достаточно для 99% современной мобильной техники.
Если тесты зафиксировали критическое падение объемного КПД, узел подлежит обязательному демонтажу. Ремонт прецизионной гидравлики в полевых условиях строго запрещен из-за высокого риска занесения абразива. Требуется полная разборка на чистом стенде.
Если ваша спецтехника теряет мощность, перегревает рабочую жидкость или двигается рывками под нагрузкой — не дожидайтесь полного разрушения качающего узла. Металлическая стружка от рассыпавшегося подшипника моментально уничтожит всю гидросистему, включая распределитель и дорогие цилиндры. Привозите снятые узлы на ремонтную базу в Подольск Московской области: агрегаты будут установлены на испытательный стенд для обкатки и точного заключения. Также доступен оперативный заказ выездной бригады с измерительным комплексом на ваш строительный или производственный объект.
