Соединительная муфта между электродвигателем и гидронасосом подбирается по номинальному крутящему моменту с коэффициентом запаса от 1.5 до 2, в зависимости от характера нагрузки. Эта деталь компенсирует неизбежные радиальные и угловые смещения валов, защищая подшипниковые узлы агрегатов от разрушения. Если узел подобран неверно, вибрация разобьет вал насоса за пару недель работы под давлением в 250-300 бар. Мы регулярно видим такие последствия на нашей ремонтной базе в Подольске, куда привозят разбитые агрегаты со всей Московской области.

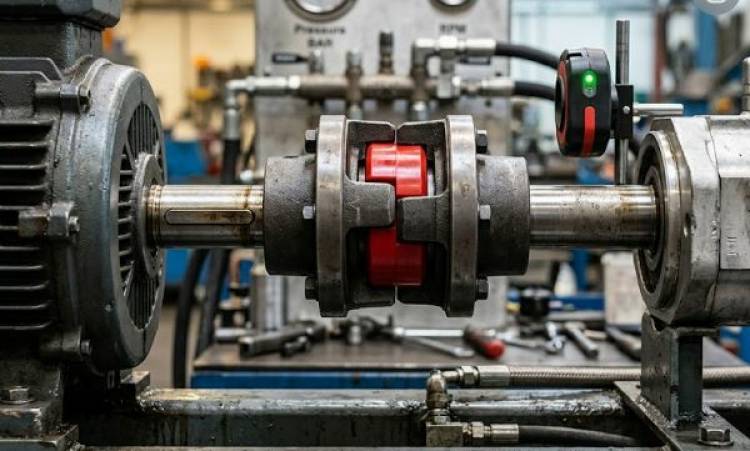

Классическая кулачковая муфта с упругим элементом — стандартное решение для привода шестеренных, аксиально-поршневых и пластинчатых машин. Конструкция предельно утилитарна, легко обслуживается и состоит из трех основных частей.
1. Ведущая полумуфта. Устанавливается на вал электродвигателя, передает исходный крутящий момент от ротора.
2. Звездочка муфты. Полиуретановый или резиновый демпфер, гасящий крутильные колебания и ударные нагрузки при пиковом давлении в системе.
3. Полумуфта насоса. Ответная часть, которая монтируется на шлицевой, шпоночный или конусный вал гидравлической помпы.
Даже самая дорогая демпфирующая вставка не спасет оборудование, если при монтаже допущен перекос. Допустимое радиальное смещение для большинства промышленных насосов не превышает 0.1-0.2 мм, а угловое — 1 градус. При превышении этих допусков звездочка муфты стирается в пыль за несколько рабочих смен. Начинается прямой контакт металла по металлу, который передает сильный изгибающий момент на вал.
В результате выдавливает сальник, рабочая жидкость уходит из гидросистемы, а подшипники качения перегреваются. На нашем испытательном стенде мы обязательно используем лазерные центровщики, чтобы выставить соосность насоса и двигателя практически "в ноль". Только так можно гарантировать заявленный заводом моторесурс.
Выбор габарита опирается на мощность мотора и его обороты. Формула расчета номинального момента: M = (9550 × N) / n, где N — мощность в кВт, а n — частота вращения. Полученное значение обязательно умножаем на коэффициент эксплуатации. Для легких режимов маслостанций это 1.25, для тяжелой спецтехники, дробилок или прессов — до 2.0.
Наша компания продает новые гидромоторы, гидронасосы и другое оборудование для спецтехники и промышленных линий, а также проводит их капитальный ремонт. Ценообразование в гидравлике максимально прозрачно и складывается из стоимости комплектующих и нормо-часов работы инженера. Вы платите за конкретный результат, подтвержденный протоколом испытаний.
• Стоимость запчастей. Включает цену чугунного или стального литья, полиуретановой вставки и крепежных винтов, которые закупаются у заводов-изготовителей.
• Механическая обработка. Расточка чернового отверстия под нестандартный вал двигателя и точная нарезка шпоночного паза на станке.
• Сборка и центровка. Работа специалиста с измерительным инструментом, гарантирующая допуски биения в пределах 0.05 мм.
Срок службы привода напрямую зависит от того, из чего сделана промежуточная звезда. Обычная резина постепенно уступает место современным синтетическим полимерам, которые лучше держат перепады температур и контакт с индустриальными маслами.
| Материал звездочки | Твердость (Shore) | Температурный режим | Особенности применения |
|---|---|---|---|
| Нитрильная резина (NBR) | 80-85 A | от -40°C до +90°C | Базовый вариант для стационарных маслостанций без сильных гидроударов. |
| Полиуретан (желтый) | 92 A | от -30°C до +90°C | Для мобильной спецтехники с частыми пусками и остановками. |
| Полиуретан (красный) | 98 A | от -30°C до +120°C | Высокие крутящие моменты, приводы тяжелых прессов и экскаваторов. |
Инженеры КИПиА и слесари на производствах часто игнорируют сборочные чертежи. Это приводит к преждевременному выходу из строя всей линии и дорогостоящим простоям.
• Сборка вплотную. Отсутствие осевого теплового зазора между полумуфтами (обычно требуется 2-4 мм) приводит к сильному давлению на подшипники при штатном нагреве валов во время работы.
• Удары молотком. Насаживание стальных или чугунных элементов на вал грубым ударным методом деформирует обойму подшипника качения насоса еще до запуска агрегата.
• Игнорирование шпонки. Использование нештатных шпонок, самодельных клиньев или фольги для компенсации прослабленной посадки.
Жесткая сцепка применяется только в редких случаях для идеально отцентрированных фланцевых узлов. В 95% промышленных систем требуется муфта упругая для демпфирования неизбежных вибраций и гидроударов, возникающих из-за кавитации или резкого переключения распределителей.
Появляется характерный металлический лязг при запуске электромотора, сильно растет уровень вибрации на корпусе гидростанции. При визуальном осмотре через технологическое окно переходного колокола видна черная или желтая крошка — это разорванная вставка.
Чаще всего нет, так как валы имеют разный профиль и стандарт. На шестеренных помпах в основном используется конусный вал с сегментной шпонкой, а тяжелые поршневые машины комплектуются мощными шлицевыми валами по стандарту DIN или ANSI.
Приобретается базовая деталь с "черновым" (пилотным) отверстием малого диаметра. Затем токарь на станке растачивает центральное отверстие до нужного посадочного размера и пробивает шпоночный паз строго под ваш электродвигатель.
Если из-за неправильно подобранного соединения вибрация разбила посадочные места, и насос начал гнать металлическую стружку в гидравлическую систему — привозите агрегат на нашу базу в Подольск. Наши инженеры полностью разберут узел, проведут точную дефектовку деталей микрометром и проверят объемный КПД агрегата на испытательном стенде. Также вы можете заказать выезд мобильной бригады по Московской области для диагностики линии на вашем предприятии. Звоните, чтобы согласовать время приемки оборудования или подобрать новые комплектующие.
