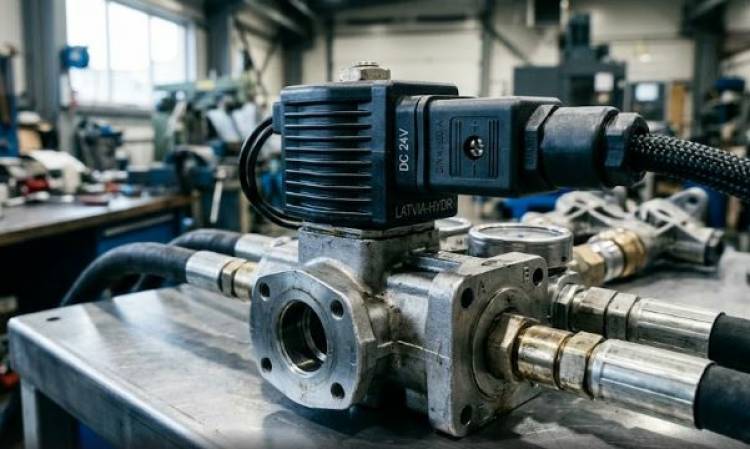

Электромагнитные клапаны: принцип работы и схема подключения

Как работает электромагнитный клапан в гидросистеме спецтехники

Электромагнитный клапан управляет направлением, давлением или расходом рабочей жидкости в гидросистеме за счет перемещения механического элемента импульсом от соленоида. На практике это означает, что при подаче напряжения на контакты катушки гидрораспределителя, мощное магнитное поле втягивает якорь, смещая золотник и открывая нужные каналы для гидравлического масла. От скорости и точности срабатывания этого узла напрямую зависит плавность хода стрелы экскаватора, работа пресса, буровой установки или движение конвейерной линии. Если узел заклинивает или теряет герметичность, техника останавливается, а насосный агрегат начинает работать на износ из-за внутренних перетечек.

Основные компоненты и устройство гидроклапана с электромагнитом

Конструктивно классический гидроклапан с электромагнитом состоит из прочного чугунного или стального корпуса с расточенными каналами, внутри которого с микронными зазорами перемещается золотник. Управляющим элементом выступает электрическая катушка (соленоид). Когда оператор нажимает кнопку на джойстике или контроллер станка подает сигнал, на клеммы поступает ток. Возникающее электромагнитное поле толкает шток гильзы. Золотник смещается, соединяя напорную магистраль (канал P) с рабочей полостью исполнительного механизма (канал A или B).

• Корпус с каналами (P, T, A, B). Отвечает за маршрутизацию потоков от гидронасоса к цилиндрам и сброс отработанной жидкости в гидробак.

• Возвратная пружина. Жесткий элемент, возвращающий золотник строго в нейтральное положение после отключения электропитания.

• Соленоид (катушка). Создает тяговое усилие для смещения механики. Работает от сетей постоянного (12В, 24В) или переменного (110В, 220В) тока.

• Гильза якоря (трубка). Герметизирует внутреннюю полость аппарата, внутри нее в масляной среде движется металлический якорь.

Какова схема подключения клапана и правила электромонтажа

Частая причина выхода соленоидов из строя на промышленных линиях и спецтехнике — ошибки в распиновке, плохие контакты или использование проводки недостаточного сечения. Стандартная схема подключения клапана чаще всего подразумевает использование штекеров стандарта DIN 43650 (форма A, B или C). Внутри такого коннектора расположены три или четыре контакта: два отвечают за питание (плюс/минус для постоянного тока или фаза/ноль для переменного), а один выполняет функцию заземления корпуса для безопасности оператора. Для катушек постоянного тока (DC) полярность обычно не имеет значения, за исключением случаев, когда в сам штекер интегрирован светодиодный индикатор срабатывания или защитный гасящий диод.

В пропорциональной гидравлике управление осуществляется не просто подачей полного напряжения (Вкл/Выкл), а широтно-импульсной модуляцией (ШИМ-сигналом). Здесь схема подключения усложняется наличием встроенного или выносного усилителя, который регулирует силу тока, плавно меняя положение золотника для точного контроля расхода.

1. Замер параметров сети. Проверьте мультиметром фактическое напряжение на подводящем кабеле. Просадка напряжения с 24В до 18-19В приведет к тому, что магнитного поля не хватит для полного сдвига золотника под давлением.

2. Коммутация в штекере. Подключите очищенные от изоляции провода к винтовым клеммам коннектора. Затяните винты с контролируемым усилием (около 0.5 Нм), чтобы обеспечить плотный контакт, но не сорвать мелкую резьбу.

3. Механическая фиксация. Наденьте электромагнит на шток гильзы и закрутите торцевую пластиковую или металлическую гайку. Перетяжка этой гайки гаечным ключом деформирует гильзу, что гарантированно приведет к заклиниванию штока якоря.

Как мы тестируем аппаратуру: диагностика на стенде

Нельзя просто «прозвонить» обмотку тестером и вынести вердикт, что распределитель исправен. На нашей ремонтной базе, расположенной в городе Подольск, мы в обязательном порядке монтируем проблемный агрегат на специализированный испытательный стенд. Подключаем гидравлические линии и подаем рабочее давление до 350 бар. Параллельно с помощью электронного расходомера фиксируем внутренние перетечки рабочей жидкости.

На практике часто встречается ситуация, когда мультиметр показывает штатное сопротивление обмотки (например, 26 Ом для 24В), но под высоким давлением тягового усилия не хватает для сдвига золотника. Причина кроется в микрозадирах на зеркале корпуса или термической деформации компаунда внутри соленоида. На этом же стенде мы проводим жесткую обкатку и настройку предохранительных каскадов нового оборудования. Обратите внимание: наша компания не только ремонтирует агрегаты, но и реализует новые гидромоторы, гидронасосы, клапаны и элементы фильтрации от проверенных брендов.

Из чего складывается цена при ремонте и замене компонентов

Специалисты отделов снабжения часто спрашивают, почему стоимость восстановления одного и того же распределителя отличается в разы. Механика ценообразования в гидравлике строго привязана к результатам инструментальной дефектовки. Если аппарат перестал работать только из-за сгоревшей от скачка напряжения обмотки — вы оплачиваете лишь стоимость новой детали и 20 минут работы мастера. Но если внутрь корпуса попала абразивная металлическая стружка от разрушенного роторного узла насоса, она неизбежно оставляет глубокие борозды на прецизионном зеркале золотника.

В этом тяжелом случае требуется расточка корпуса на станке, изготовление нового золотника ремонтного размера, алмазная притирка и финальная обкатка под давлением. Нередко при фатальном износе гидроаппаратуры ремонт становится экономически нецелесообразным — проще и быстрее купить новый узел целиком. На нашем складе в Московской области постоянно в наличии новые гидронасосы, гидромоторы, распределительная аппаратура и монтажные плиты для оперативного решения задач заказчика.

• Степень износа деталей. Простая замена задубевших уплотнительных колец (РТИ) обойдется в десятки раз дешевле, чем восстановление нарушенной геометрии золотниковой пары.

• Тип оборудования. Пропорциональная гидравлика со встроенными платами управления требует тонкой электронной настройки, она технически сложнее и дороже стандартной дискретной аппаратуры.

• Локация диагностики. Проверка агрегата на территории ремонтной базы всегда дешевле. Вызов специалистов на объект включает в смету транспортные расходы и время работы в полевых условиях.

Часто задаваемые вопросы (FAQ)

Почему катушка гидрораспределителя сильно греется при штатной работе?

Нагрев корпуса до 60-70 градусов Цельсия под постоянной нагрузкой является конструктивной нормой. Если температура превышает этот порог и пластик начинает плавиться, возможны три варианта: межвитковое замыкание внутри самой обмотки, превышение подаваемого питающего напряжения или механическое подклинивание золотника (в сетях переменного тока сила тока резко возрастает при незавершенном ходе якоря).

Можно ли заменить сгоревшую катушку 24В на аналог 12В?

Физически установить ее на посадочное место штока можно (если совпадают внутренний диаметр и длина). Однако при подаче 24В в 12-вольтовую цепь обмотка моментально перегорит из-за критического превышения силы тока. Использовать электромагниты нужно строго в соответствии с паспортными характеристиками конкретной гидросистемы.

Как понять, что проблема именно в клапане, а не в изношенном гидронасосе?

Основное правило гидравлика: если не работает или «не тянет» только одна функция (например, не поднимается кузов или не вращается один гидромотор конвейера), а остальные операции выполняются в нормальном режиме — проблема локализована в секции распределителя, подводящих РВД или самом цилиндре. Если же замедлились абсолютно все движения техники, необходимо подключать манометр и расходомер для комплексной диагностики главной помпы.

Как часто нужно менять уплотнения (РТИ) на распределителях?

Срок службы эластомеров зависит не от времени, а от условий эксплуатации. В среднем кольца круглого сечения (O-ring) сохраняют свои свойства 3-5 тысяч моточасов. Сильнее всего их ресурс снижают регулярные перегревы масла свыше 80 градусов и низкий класс чистоты рабочей жидкости (наличие воды и механических примесей по стандарту ISO 4406).

Профессиональный сервис и поставка промышленной гидравлики

Заметили некорректную работу навесного оборудования, систематический перегрев гидравлического масла или слышите посторонние вибрации при переключении потоков? Не ждите полной остановки производственного цикла. Привозите проблемный агрегат на инструментальную дефектовку в наш цех в Подольске или оформляйте заявку на выезд мобильной бригады инженеров по Московской области. Мы оперативно протестируем узлы на испытательном стенде, выявим скрытые причины утечек давления и восстановим заводские параметры техники. Если в ходе разборки выяснится, что ремонт нерентабелен, мы сразу подберем и установим новые гидромоторы, гидронасосы и элементы управления с нашего склада с предоставлением официальной гарантии.
