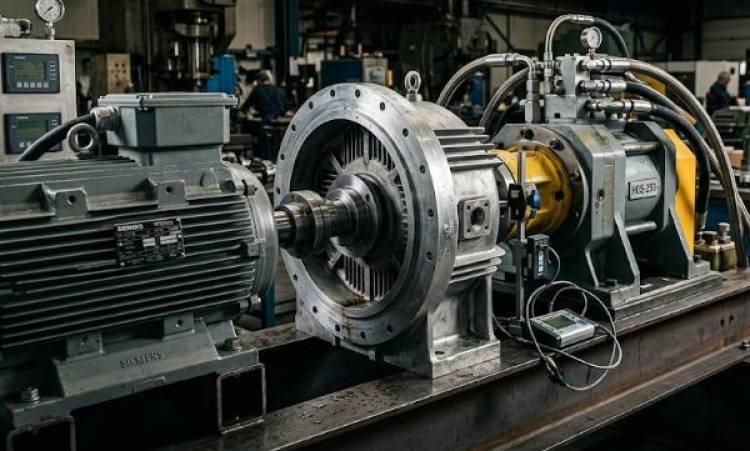

Колокол насоса (переходной фланец) — это литой или сварной элемент, который обеспечивает соосность валов электродвигателя и гидромашины с точностью до 0,05 мм. Без жесткой фиксации узлов упругий элемент полумуфты быстро разрушается, а радиальная нагрузка разбивает подшипниковый узел вала за пару месяцев работы под давлением от 250 бар. Профессиональная сборка насосного агрегата через колокол снижает уровень структурного шума на 5–12 дБ и полностью исключает осевое биение валов.
При монтаже гидростанции без монолитного фланца специалисты часто используют самодельные сварные рамы и регулировочные пластины. На испытательном стенде мы регулярно фиксируем последствия такого подхода: при достижении пикового рабочего давления в системе металлическую раму микроскопически изгибает. Возникает динамический перекос, который приводит к цепной реакции разрушений.
1. Уничтожение муфты. Упругая звездочка перетирается в стружку из-за постоянного трения и несоосности полумуфт. Станция начинает работать с металлическим стуком.
2. Выдавливание сальника. Радиальное биение деформирует посадочное место манжеты вала. Насос начинает гнать гидравлическое масло наружу, снижая уровень в баке и провоцируя масляное голодание.
3. Заклинивание роторной группы. В аксиально-поршневых машинах перекос ведущего вала ведет к задирам на распределительной шайбе и разрушению блока цилиндров.
Наша ремонтная база в Подольске регулярно принимает на дефектовку агрегаты спецтехники и промышленных прессов, где первичной причиной отказа стало именно игнорирование жесткого фланцевого соединения. Важно отметить: мы не только восстанавливаем разбитые узлы, но и у нас продаются новые гидромоторы, гидронасосы и другое оборудование для сборки надежных гидравлических линий.
Промышленная центровка гидронасоса исключает подгонку узлов «на глаз». Чтобы переходной фланец отработал свой ресурс, необходимо соблюдать строгие геометрические параметры. Мы замеряем эти значения с помощью индикаторов часового типа и лазерных центровщиков перед финальной затяжкой болтов динамометрическим ключом.
| Контролируемый параметр | Допуск (максимум) | Последствия отклонения |
|---|---|---|
| Радиальное биение полумуфт | 0,05 мм | Разрушение эластичного элемента муфты, нагрев узла |
| Угловой перекос осей | 0° 30' | Разрушение подшипника вала гидронасоса |
| Осевой зазор муфты | 2,0 - 3,0 мм | Жесткий удар при пуске электродвигателя |
Смета на агрегатирование прозрачна и зависит от мощности узла. В первую очередь цена формируется из материала, из которого отлит колокол насоса, и габаритов силовой установки. Алюминиевые сплавы применяются для станций малого давления, они дешевле и отлично отводят тепло. Чугунные отливки стоят дороже, но необходимы для тяжелых серий, так как масса чугуна эффективно гасит резонансные вибрации.
Так как у нас продаются новые гидромоторы, гидронасосы и другое оборудование, заказчик получает агрегат «под ключ». Итоговая стоимость включает цену насоса, электродвигателя, эластичной кулачковой муфты, самого фланца и нормо-часы инженера-гидравлика за прецизионную центровку. Экономия 5–10 тысяч рублей на отказе от колокола при самостоятельной сборке стабильно приводит к покупке нового насоса за 150 000 рублей уже через месяц эксплуатации.
• Алюминиевые литые колокола. Оптимальны для шестеренных машин ГСТ и давления до 200 бар. Легкие, устойчивы к коррозии, имеют стандартные посадки под моторы B5.
• Чугунные усиленные модели. Применяются для тяжелых аксиально-поршневых машин и электромоторов мощностью от 55 кВт.
• Шумопоглощающие колокола. Оснащены промежуточным кольцом из вулканизированной резины, разделяющим металлическую конструкцию. Снижают резонансный гул на 30%.
Аномальный шум — главный индикатор технического сбоя. Если сборка насосного агрегата выполнена с нарушениями, станция издает высокочастотный визг или периодический металлический стук. В таких случаях проблема кроется либо в кавитации из-за подсоса воздуха, либо в механическом трении разрушающейся муфты.
1. Диагностика контура. Подключаем турбинный расходомер и датчики давления, проверяем пульсации потока и температуру рабочей жидкости.
2. Проверка зазоров. Снимаем насос с фланца, измеряем микрометром биение выходного вала электродвигателя.
3. Замена узла. Если старый колокол деформирован или имеет трещины в литье, мы устанавливаем новый фланец и жестко фиксируем муфту с соблюдением тепловых зазоров.
Практика испытательного стенда показывает, что нет. Любая сварная рама имеет внутренние остаточные напряжения. От вибрации и перепадов давления ее геометрия со временем «плывет». Только монолитный переходной фланец дает гарантированную соосность по стандартам DIN и ISO.
Для правильного подбора необходимо знать два параметра: типоразмер фланца электродвигателя (например, фланец B5) и стандарт посадочного места гидравлического насоса (стандарты SAE A, SAE B, европейские стандарты на 4 болта).
Прямого влияния на охлаждение гидравлического масла нет. Однако за счет устранения трения в муфте и снятия критической радиальной нагрузки с подшипников, механический КПД агрегата не падает. Это косвенно предотвращает лишнее тепловыделение в контуре.
В Московской области у нас всегда в наличии переходные фланцы, полумуфты и упругие элементы. Помимо этого, у нас продаются новые гидромоторы, гидронасосы и другое гидравлическое оборудование для оперативной замены неисправных узлов.
Если ваша гидравлическая станция сильно вибрирует, перегревается при рабочем давлении или регулярно рвет муфты — не ждите заклинивания роторной группы. Привозите агрегат на нашу базу в Подольск на инструментальную дефектовку или закажите выезд гидравликов на ваш объект. Мы проведем гидротестерные замеры, отцентруем валы лазером, установим правильный колокол насоса и при необходимости заменим изношенные компоненты.
