Задиры на штоке гидроцилиндра возникают в результате попадания твердых абразивных частиц под грязесъемник или из-за критического износа направляющих колец, когда начинается сухое трение металла о металл. Любые глубокие царапины на гидроцилиндре работают как микроскопическая фреза: острые края поврежденного хромового покрытия при каждом цикле срезают рабочую кромку полиуретанового уплотнения. Это неизбежно приводит к наружным утечкам гидравлической жидкости, внутренним перетечкам и критическому падению давления в системе.
Если проигнорировать первые масляные потеки, металлическая стружка от отслоившегося хрома попадает в общую магистраль и разносится по всему контуру. Практика показывает, что абразив быстро выводит из строя прецизионные плунжерные пары распределителей и качающие узлы насосов. В таких запущенных случаях ремонт штока гидроцилиндра уже не поможет вернуть технику в строй. Однако, если силовая гидравлика все же пострадала, у нас всегда продаются новые гидромоторы, гидронасосы и другое оборудование для оперативного восстановления машин.
Толщина заводского твердого хрома на полнотелом прокате обычно составляет от 20 до 30 микрон. Эта пленка имеет высокую поверхностную твердость, но она хрупкая. Процесс разрушения обычно идет по трем сценариям:
1. Деградация грязесъемника. Резиновая кромка дубеет на морозе или трескается от ультрафиолета. Песок, цементная пыль и окалина беспрепятственно проникают в буксу, впрессовываясь в мягкий материал уплотнений, и начинают протачивать хром.
2. Превышение радиальных нагрузок. Изгибающие моменты, возникающие при перегрузе экскаватора или пресса, продавливают направляющие ленты (поршневые и штоковые). Шток начинает тереться напрямую о чугунную или стальную буксу.
3. Механические удары. Падение камней, арматуры или строительного мусора оставляет точечные вмятины. В зоне удара хром трескается, влага проникает к основному металлу (обычно стали марок С45 или 42CrMo4), начинается подпленочная коррозия и отслоение.
Многие механики пытаются сэкономить и просят зашлифовать глубокие борозды наждачной бумагой или войлоком с пастой ГОИ. Важно понимать физику процесса: полировка штока не наращивает металл, она лишь сглаживает острые края царапины. Если борозда глубже 0.1 мм, уплотнение просто не сможет деформироваться настолько, чтобы заполнить этот провал. Под рабочим давлением в 250-350 бар гидравлическое масло найдет путь через эту микроканавку, выдавливая уплотнитель наружу.
Мы на стенде четко разделяем дефекты на те, которые можно спасти, и те, где требуется радикальное вмешательство.
• Допустимо полировать: Локальные поверхностные потертости, легкое помутнение хрома без ощутимой ступеньки (ноготь не цепляется за дефект), следы от краски или битума. Шероховатость поверхности после обработки должна вернуться к заводскому параметру Ra 0.2.
• Бесполезно полировать: Продольные борозды до основного металла, задиры с изменением геометрии детали (эллипсность), участки с отслоением гальванического покрытия, зоны сильного коррозийного поражения.
• Альтернатива полировке: Если повреждения локальные, применяется локальное газодинамическое напыление металла с последующей шлифовкой в ремонтный размер. Если задир идет по всей длине — только полная замена штока гидроцилиндра с использованием нового хромированного прутка.
Механика ценообразования абсолютно прозрачна. Клиент платит не за мифические услуги, а за конкретные материалы и станочные часы. Итоговая смета включает токарные работы (отрезка старой проушины, нарезка резьбы на новом прутке, сварка), стоимость погонного метра хромированного проката (зависит от диаметра, например, 40 мм или 120 мм), комплект оригинальных полиуретановых РТИ и работу на опрессовочном стенде.
| Характер дефекта на хроме | Решение специалиста | Технические риски при игнорировании |
|---|---|---|
| Микроцарапины без пробития слоя хрома | Механическая полировка штока на токарном станке | Ускоренный износ грязесъемника и воротниковой манжеты |
| Глубокий продольный задир | Замена прутка или локальное напыление | Потеря рабочего давления, разрыв уплотнений, течь масла |
| Изгиб (деформация) оси более чем на 0.5 мм | Изготовление новой детали из ТВЧ-проката | Заклинивание поршня, задиры на внутренней гильзе |
Чтобы гарантировать заявленный ресурс узла, мы полностью исключаем сборку "на коленке". Все операции проводятся с применением специализированной оснастки, что защищает новые комплектующие от повреждений при монтаже.

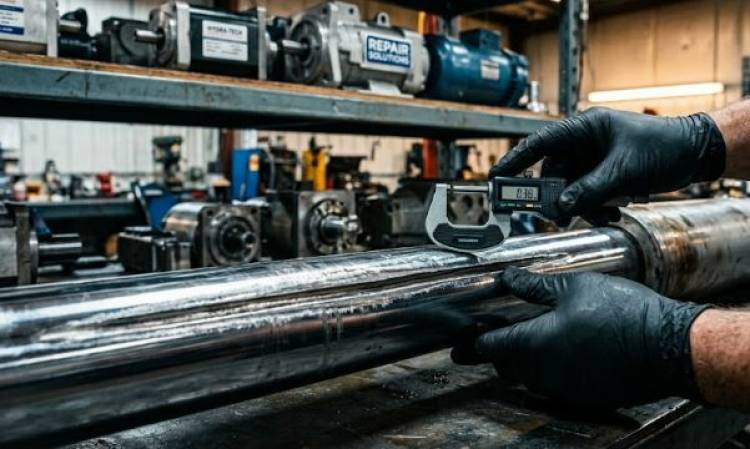

1. Инструментальная дефектовка. Разбираем узел на стапеле (чтобы не повредить резьбы), отмываем детали в ультразвуковой ванне. Механик проходит микрометром по всей длине оси, фиксируя допуски, эллипсность и глубину борозд.
2. Токарно-сварочные операции. Если деталь не подлежит напылению, старая проушина (ушко) срезается. Берется новый хромированный пруток нужного диаметра, на нем нарезается резьба под поршень, после чего проушина приваривается с соблюдением температурного режима, чтобы не перегреть хром.
3. Опрессовка на стенде. Собранный агрегат с новыми уплотнениями подключается к маслостанции. Подаем пиковое давление (обычно в 1.5 раза выше номинального рабочего), проверяем отсутствие перетечек по поршню и сухость штоковой буксы.
Нет. Сварка разрушит хромовое покрытие вокруг зоны нагрева, вызовет отпуск закаленного слоя металла и деформирует геометрию прутка. Обычный сварочный шов пористый, он моментально сотрет любые полиуретановые манжеты в пыль.
При давлении в системе от 200 бар и интенсивной работе (например, на стреле экскаватора), глубокие царапины на гидроцилиндре уничтожат новый ремкомплект за 3-5 рабочих смен. Масло начнет течь наружу с той же интенсивностью, что и до замены резинок.
Безопасный лимит — до 5-10 микрон. Учитывая, что общая толщина хрома редко превышает 30 микрон, более агрессивная шлифовка снимет защитный слой до "мягкого" слоя стали или подслоя меди (если он есть). Деталь начнет стремительно ржаветь.
Необходимо немедленно остановить технику, слить масло, промыть гидравлический бак и заменить все фильтры. Если стружка успела задрать золотники распределителя или роторную группу насоса, потребуется комплексный ремонт. Помимо восстановления цилиндров, мы осуществляем ремонт гидромоторов и гидронасосов любой сложности, а также продаем готовые новые узлы.
Любые попытки временно замазать глубокие борозды эпоксидкой или отполировать их болгаркой приводят к внезапным отказам техники на объекте и простоям. Привозите проблемный агрегат на нашу ремонтную базу в город Подольск. Мы проведем микрометраж, проверим геометрию гильзы и вынесем точный вердикт: напыление, легкая полировка или изготовление нового узла. А если проблема затронула гидропривод целиком — подберем и установим новые гидронасосы и гидромоторы с гарантией.
