Измерение давления в гидросистеме — базовая процедура для диагностики гидролиний, настройки предохранительных клапанов и проверки рабочих параметров насоса. Обычные воздушные измерители здесь не подходят: плунжерный или шестеренный гидронасос создает жесткие пульсации потока, которые моментально разрушают хрупкий механизм. На нашей ремонтной базе в Подольске, где мы ежедневно тестируем агрегаты, манометр выступает главным инструментом для снятия рабочих характеристик. От точности этих показаний напрямую зависит корректная работа стрелы экскаватора, усилие пресса или скорость вращения гидромотора.

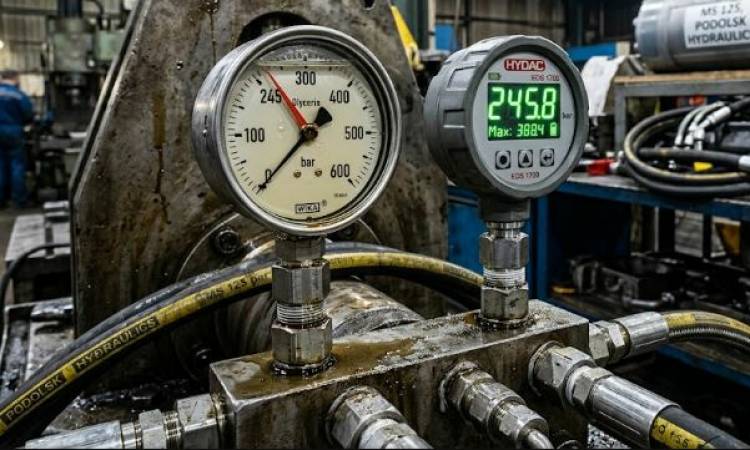

При комплектации испытательного стенда или мобильного диагностического чемодана инженеры ориентируются на два типа приборов. Это механические виброустойчивые устройства и современные электронные датчики с дисплеями. У нас в продаже представлены новые гидромоторы, гидронасосы и сопутствующая гидравлическая аппаратура, поэтому мы тестируем узлы под нагрузкой. Рабочее давление в современных экскаваторах достигает 350-450 бар, и для таких условий требуется узкоспециализированный инструментарий с высоким запасом прочности.
Выбор измерителя давления зависит от точки установки и задач диагноста. Если вам нужно просто контролировать наличие давления в контуре управления, подойдет базовый стрелочный прибор. Когда требуется тонкая настройка пропорциональной гидравлики, в дело вступает электроника. В нашей практике мы разделяем приборы на три функциональные категории в зависимости от условий их эксплуатации.
• Аналоговые виброустойчивые. Корпус заполнен демпфирующей жидкостью, стрелка не дрожит при гидроударах, что позволяет считывать показания даже на вибрирующей раме машины.
• Электронные датчики. Выдают предельно точные цифры на дисплей, умеют фиксировать пиковые скачки давления длительностью до нескольких миллисекунд.
• Контактные приборы. Замыкают электрическое реле при достижении заданной уставки, интегрируются в автоматизированные промышленные линии и системы безопасности.
Главный враг измерительного механизма — вибрация техники и резкие скачки потока гидравлического масла. Манометр с глицерином решает эту проблему исключительно за счет высокой вязкости заполняющей жидкости. Глицерин гасит колебания медной трубки Бурдона, смазывает зубчатый механизм и полностью защищает внутренности от конденсата. Это исключает коррозию и продлевает срок службы прибора в суровых условиях строительной площадки.
Однако у гидрозаполненных приборов есть свои эксплуатационные нюансы. Если спецтехника работает зимой в Московской области, нужно учитывать замерзание демпфирующей заливки. При температурах ниже -15°C стандартный глицерин густеет, стрелка начинает двигаться рывками, что искажает реальную картину. Для работы в сильные морозы мы рекомендуем использовать приборы, заполненные силиконовым маслом.
1. Утечка жидкости. При повреждении уплотнительного кольца или транспортной пробки корпус пустеет, прибор теряет виброустойчивость.
2. Температурное расширение. В сильную жару давление внутри закрытого герметичного корпуса растет, что дает дополнительную погрешность показаний.
3. Потеря прозрачности. Со временем жидкость может помутнеть от воздействия агрессивного ультрафиолета на стекло.
При настройке LS-линий (Load Sensing) или сложных распределителей точности аналоговой шкалы катастрофически не хватает. Цифровой манометр обеспечивает дискретность до десятых долей бара и лишен инерции. На стенде в Подольске мы используем электронные датчики в паре с турбинными расходомерами, чтобы снимать полноценные PQ-характеристики гидронасосов. Электроника позволяет записать график опрессовки в память прибора и увидеть кратковременный провал давления, который стрелка просто не успеет отработать.
| Характеристика | Глицериновый (аналоговый) | Цифровой (электронный) |
|---|---|---|
| Класс точности | 1.6% — 1.0% | 0.5% — 0.1% |
| Защита от гидроударов | Зависит от вязкости жидкости | Электронный фильтр частот |
| Автономность работы | Полная (не требует питания) | Зависит от ресурса батареи |
| Фиксация пиковых значений | Отсутствует | Встроенная функция памяти |
Покупка измерителя — это только малая часть расходов на поддержание техники в рабочем состоянии. Ценообразование прибора зависит от класса точности, материала штуцера (латунь или нержавеющая сталь) и диапазона шкалы. Приборы, рассчитанные на 600-1000 бар, стоят дороже из-за применения усиленного измерительного элемента. Мы продаем не только новые гидронасосы, гидромоторы и аппаратуру, но и предлагаем профессиональные услуги дефектовки.
В стоимость диагностики входит работа с высокоточными приборами и правильное подключение. Вы платите за выявление реальной причины поломки. Инженер подключается к магистрали через микрошланги (система minimess), снимает логи, анализирует утечки и выдает распечатку графиков. Грамотная дефектовка всегда обходится дешевле, чем замена рабочего гидронасоса наугад методом перебора деталей.
• Измерительная точка. Адаптер стандарта M16x2 устанавливается в магистраль для быстрого подключения приборов без потери масла.
• Микрошланг. Капиллярная гибкая трубка передает давление на прибор, дополнительно сглаживая жесткие пульсации насоса.
• Демпферный клапан. Устанавливается непосредственно перед манометром для ручной регулировки проходного сечения.
Скорее всего, произошла пластическая деформация трубки Бурдона из-за превышения максимально допустимого давления в системе (мощного гидроудара). Внутренняя геометрия механизма нарушена. Такой измеритель не подлежит калибровке и требует обязательной замены.
Да, это делается через верхнюю резиновую заглушку. Заливать нужно строго очищенный технический глицерин. Обязательно оставляйте около 10-15% свободного объема воздуха в корпусе для компенсации теплового расширения жидкости при нагреве.
По правилам метрологии, рабочее давление в гидросистеме должно находиться в средней трети шкалы прибора. Это обеспечивает максимальную точность. Если рабочее давление экскаватора составляет 200 бар, выбирайте прибор со шкалой на 315 или 400 бар.
Обязательно. После монтажа прибора на технику необходимо срезать кончик резиновой пробки (если это предусмотрено конструкцией) или перевести специальный клапан в открытое положение. Это выровняет внутреннее давление корпуса с атмосферным и исключит погрешность.
Работаете вслепую и не можете поймать плавающую неисправность? Техника теряет мощность при нагреве гидравлического масла? Привозите снятый агрегат к нам в Подольск на стендовую дефектовку. Наши инженеры снимут рабочие характеристики, проверят утечки, настроят клапаны и выдадут официальное заключение.
Также у нас на складе всегда есть новые гидромоторы, насосы, распределители и расходные материалы для оперативной замены вышедших из строя узлов. Звоните, чтобы согласовать время проверки на стенде или заказать выезд мобильной бригады со своим набором электронных датчиков на ваш объект.
