Модульная гидроаппаратура CETOP — это стандартизированная система сборки компонентов, при которой клапаны устанавливаются друг на друга на единой плите без промежуточных трубопроводов. Такой подход исключает до 80% резьбовых соединений, минимизируя риск протечек масла при рабочих давлениях до 350 бар. Переход на компактную гидравлику позволяет в разы сократить габариты станций и упростить их обслуживание в условиях плотной промышленной застройки. На нашей базе мы регулярно собираем, тестируем и настраиваем подобные гидропанели перед отправкой заказчикам.
В основе системы лежит унифицированная присоединительная плоскость, регламентированная европейским комитетом CETOP (соответствует ISO 4401). Мы в ремзоне постоянно сталкиваемся с распространенными стандартами CETOP 3 (условный проход NG06) и CETOP 5 (NG10). Суть технического решения в том, что распределитель, предохранительный, редукционный и дроссельный клапаны монтируются в единый блок, стягиваясь стальными шпильками. Образуется жесткая конструкция, где внутренние каналы совпадают с точностью до десятых долей миллиметра.
Помимо проектирования и диагностики, наша компания занимается продажей новых гидромоторов, гидронасосов и другого гидравлического оборудования, полностью совместимого с современными модульными системами. Если вам требуется собрать гидростанцию с нуля или модернизировать устаревшую линию на производстве в Московской области, мы подберем компоненты под точные параметры расхода и давления.
С точки зрения механика, обслуживающего промышленную линию, переход на блочный монтаж решает сразу несколько хронических проблем классических схем.
• Минимизация утечек. Отсутствие РВД и промежуточных фитингов между клапанами устраняет слабые звенья, которые начинают течь при резких скачках давления в контуре.
• Снижение потерь давления. Короткие внутренние каналы плиты CETOP обеспечивают меньшее гидродинамическое сопротивление по сравнению с длинными шлангами, что повышает общий КПД системы.
• Удобство диагностики. При падении скорости цилиндра мы подключаем расходомер и поочередно проверяем каждый модуль на блоке, не сливая гидравлическую жидкость из основного бака.
Цена готового узла напрямую зависит от типоразмера аппаратуры, требуемой пропускной способности и допусков мехобработки. Вы платите за геометрию самой плиты и ресурс золотниковых пар. Дешевая плита часто имеет высокую внутреннюю шероховатость каналов, вызывающую перегрев масла в дросселях, а кривая плоскость прилегания не позволяет нормально обжать уплотнения. Мы закупаем и используем только компоненты, прошедшие строгую обкатку на стенде с проверкой внутренних перетечек по дренажной линии.
Чтобы правильно подобрать компоненты, важно понимать разницу между габаритами платформ и их пропускной способностью.
| Стандарт | Условный проход (NG) | Макс. расход (л/мин) | Типичное применение |
|---|---|---|---|
| CETOP 3 | 6 мм | До 80 | Станки, небольшие пресса, контуры управления спецтехники |
| CETOP 5 | 10 мм | До 120 | Промышленные линии, термопластавтоматы, гидроприводы лебедок |
| CETOP 7 | 16 мм | До 300 | Кузнечно-прессовое оборудование, тяжелая карьерная техника |

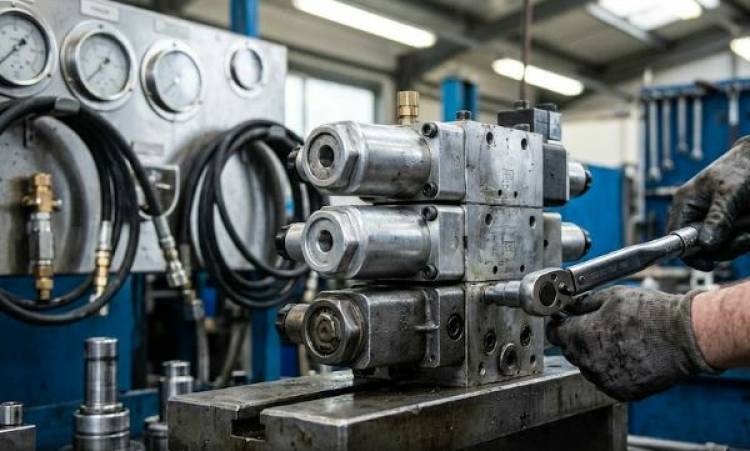

При монтаже многоярусных блоков критически важен момент затяжки крепежа. Если перетянуть шпильки — деформируется корпус клапана и золотник начнет клинить. Если недотянуть — выдавит уплотнительные кольца при первой же подаче давления.
1. Подготовка плоскостей. Плита очищается от консервационной смазки, визуально и тактильно проверяется отсутствие задиров на поверхности прилегания.
2. Установка уплотнений. Кольца O-ring укладываются в штатные пазы. Посадка осуществляется строго "на сухую", использование герметиков категорически недопустимо, так как их выдавит в каналы.
3. Затяжка крепежа. Шпильки закручиваются динамометрическим ключом крест-накрест. Момент затяжки сверяется с технической документацией конкретного производителя аппаратуры.
В случае падения давления в системе алгоритм локализации неисправности выглядит следующим образом:
1. Проверка источника расхода. Перед разбором клапанов мы замеряем КПД гидронасоса, чтобы исключить износ его качающего узла.
2. Замер давления. Подключаем манометры через порты Minimes напрямую к измерительным точкам плиты, фиксируем показатели в линиях P (напор) и T (слив).
3. Поиск утечки. Блокируем исполнительный механизм и отслеживаем объем внутренних перетечек через распределитель с помощью расходомера.
Если гидравлика вашего оборудования работает с рывками, не держит нагрузку или сильно перегревает масло, привозите снятый агрегат в Подольск на нашу рембазу. Мы проведем инструментальную дефектовку гидропанели на испытательном стенде. Также возможен заказ выезда мобильной бригады инженеров с измерительной аппаратурой на ваше предприятие в Московской области для диагностики линии по месту.
Да, стандарты ISO 4401 гарантируют полное совпадение посадочных отверстий, масляных каналов и крепежных резьб независимо от завода-изготовителя. Главное условие — соблюдать единый типоразмер (например, только NG06).
Строгих ограничений в паспортах нет, но на практике мы монтируем не более 4-5 аппаратов под один распределитель. Слишком высокий блок теряет жесткость конструкции, что приводит к микроперекосам при вибрациях и последующим утечкам.
В этом и заключается главное преимущество модульного монтажа. Достаточно сбросить остаточное давление в контуре, открутить фиксирующие гайки и аккуратно извлечь неисправный элемент. Основной объем масла остается в гидробаке.
Локальный нагрев возникает из-за дросселирования потока. Если внутренние каналы плиты слишком узкие для текущего расхода гидронасоса, возникает высокое гидродинамическое сопротивление. В таких случаях мы проводим перерасчет сечений и меняем плиту на больший типоразмер.
