Насосные агрегаты 333 и 223 серий: отличия и подбор

В чем главное отличие 333 от 223 серии насосных агрегатов?

Насосный агрегат 333 серия отличается от предшествующей 223-й модифицированным блоком регулятора мощности, доработанной геометрией распределительных линз и увеличенным ресурсом качающего узла при пиковых нагрузках. Если перед вами стоит задача выбрать и гидравлический агрегат купить для восстановления работоспособности экскаватора, крайне важно учитывать разницу в номинальном давлении и чувствительности гидравлики к чистоте рабочей жидкости. Опираясь на данные ежедневных прогонов оборудования на испытательных стендах, мы разберем конструктивные нюансы этих двух востребованных линеек.

Инженеры постоянно сталкиваются с вопросом модернизации гидросистем тяжелой спецтехники. В первоначальном заводском исполнении насосный агрегат 223 проектировался под базовые гидросхемы машин прошлых поколений. Его основная конструктивная особенность — повышенная терпимость к кратковременному масляному голоданию и простота кинематики. Однако с ростом требований к скорости рабочих циклов и производительности спецтехники потребовалась техническая эволюция узлов.

Ключевые технические разрывы между двумя поколениями агрегатов сводятся к следующим параметрам:

• Рабочее давление в контуре. У предшественника номинал жестко фиксируется на отметке 320 бар, тогда как модернизированная гидравлика стабильно удерживает до 350 бар в длительном рабочем режиме.

• Конструкция сервоуправления. Угол наклона люльки в новых версиях изменяется на доли секунды быстрее, что исключает провалы в расходе потока при резком страгивании штоков тяжелых гидроцилиндров.

• Требования к фильтрации. Зазоры в плунжерных парах сократились. Теперь для нормального функционирования без задиров требуется тонкость очистки масла не хуже 10 мкм.

Как устроен сдвоенный насосный агрегат и его кинематика

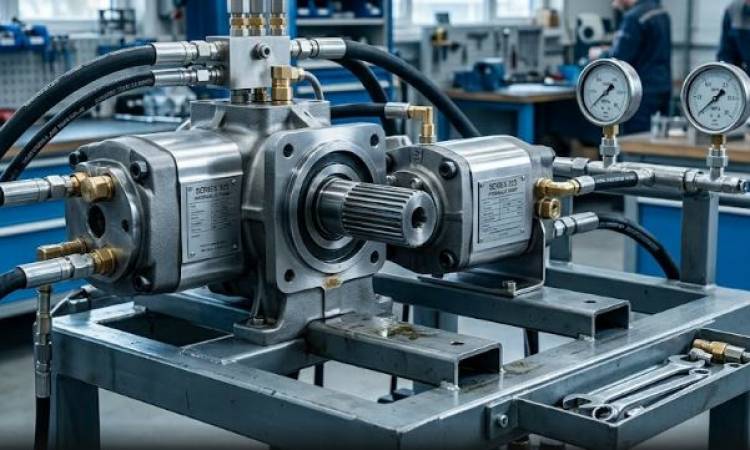

С технической точки зрения сдвоенный насосный агрегат представляет собой жесткий тандем из двух аксиально-поршневых гидромашин, синхронизированных через шлицевые валы и размещенных в едином блоке через раздаточный редуктор. Такое инженерное решение позволяет запитать независимые рабочие контуры машины — например, поворотную платформу и стрелу — от одного привода дизельного двигателя, грамотно распределяя мощность.

На нашей ремонтной базе в городе Подольск мы регулярно фиксируем такие спарки на станине обкаточного стенда. Электронные расходомеры высокого давления объективно показывают: если объемный КПД падает ниже 85% от паспортного значения, гидронасосу требуется полное вскрытие. Основная причина потери гидравлического потока кроется в естественном износе сферических распределителей и появлении радиальных задиров на опорных поверхностях латунных башмаков. Восстановление геометрии притиркой на планшайбе спасает ситуацию исключительно при глубине повреждений до 0.05 мм, в противном случае требуется полная замена.

Сводная таблица параметров для инженеров

Из чего складывается цена при покупке и дефектовке

Ценообразование в сфере промышленной гидравлики строго привязано к реальному техническому состоянию базовых узлов. Итоговая ремонтная смета формируется исключительно после полной разборки агрегата, промывки в ультразвуковой ванне и микрометража каждой стальной детали. Механика финансовых затрат прозрачна: она складывается из стоимости замены критически изношенных компонентов и высокоточной станочной обработки уцелевших элементов, пригодных к восстановлению.

Ключевые факторы, формирующие стоимость ремонта или приобретения нового узла:

1. Состояние корпусных деталей. Глубокие трещины посадочных мест под подшипники качения или критическая выработка в зоне прилегания распределителя требуют сложных расточных работ или замены корпуса гидромотора целиком.

2. Целостность главного приводного вала. Слизанные эвольвентные шлицы и износ шеек под сальники не подлежат кустарной наплавке, эта деталь жестко меняется на новую с заводской термообработкой ТВЧ.

3. Комплектация качающего узла. Установка новых плунжеров, блока цилиндров, прижимной пластины и сепаратора — это технический фундамент сметы, который на 100% определяет будущую наработку на отказ всей машины.

Диагностика: когда гидронасос пора снимать с техники

Запоздалое обращение к механикам неизбежно приводит к тому, что стальная и бронзовая стружка от разрушенных сепараторов разносится потоком по всем рабочим контурам, фатально повреждая прецизионные золотники гидрораспределителей и исполнительные моторы. Крайне важно вовремя заметить отклонения в работе машины и остановить эксплуатацию.

Механики рекомендуют обращать внимание на следующие симптомы в гидравлической системе:

• Падение скорости рабочих органов. Стрела экскаватора, рукоять или ковш поднимаются с заметным усилием, рывками и не вытягивают штатный груз на горячем масле.

• Посторонние шумы в моторном отсеке. Характерный высокий металлический вой, скрежет или треск со стороны раздаточного редуктора прямо говорит о масляном голодании или физическом разрушении подшипника.

• Критический нагрев рабочей жидкости. Если температура в гидробаке за полчаса работы стремительно уходит за 70–80 градусов, происходит внутреннее перетекание масла через увеличенные зазоры качающего узла.

• Вибрация напорных рукавов РВД. Жесткая пульсация гидравлического потока свидетельствует о том, что один или несколько плунжеров зависают в блоке и не создают требуемое давление.

Часто задаваемые вопросы (FAQ)

Можно ли заменить старый агрегат 223 на 333 серию без переделок?

Прямая замена агрегатов методом "болт-в-болт" возможна далеко не на каждой спецтехнике. Требуется обязательная сверка присоединительных размеров посадочного фланца, габаритов, а также длины и профиля шлицев вала. Помимо механики, гидравлику придется калибровать: перенастраивать предохранительные клапаны в системе экскаватора под возросшее номинальное давление.

Какое гидравлическое масло использовать для стабильной работы?

Строго ориентируйтесь на климатические условия эксплуатации машины. Для летнего сезона и высоких нагрузок отлично подходит индустриальное масло класса вязкости ISO VG 68. Для суровой зимы и переходных периодов заливайте менее вязкое ISO VG 46. Главное техническое требование — абсолютное отсутствие воды в баке и фильтрация механических примесей.

Сколько времени занимает притирка деталей на стенде?

После сборки каждая спарка проходит строгую обязательную обкатку на холодном и прогретом масле. В среднем процесс приработки занимает от 2 до 4 часов непрерывного вращения. За это время микронные неровности деталей притираются, а инженер-испытатель плавно выводит рабочее давление на максимум, проверяя отсутствие внешних подтеков и внутренних утечек.

Где и как можно проверить узел под нагрузкой?

Если техника теряет мощность, не ждите полного заклинивания качающего узла. Демонтируйте оборудование, слейте остатки рабочей жидкости, заглушите напорные порты и привозите гидравлику в наш профильный цех в Подольск. Инженеры оперативно поставят агрегат на испытательный стенд, снимут показатели потока расходомерами и выдадут точную дефектовочную ведомость. Для тяжелых нетранспортабельных машин доступен заказ выезда мобильной бригады для замеров давления прямо на объекте по всей Московской области.
