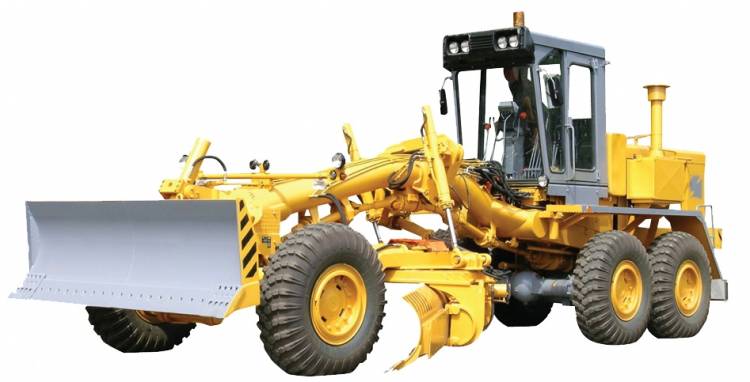

Гидравлика для автогрейдеров

Гидравлическая система автогрейдера [вверх]

Гидробак. Служит в качестве емкости для рабочей жидкости, ее охлаждения и создания запаса на случай возможных утечек. Вместимость бака превышает вместимость всей системы в 1,5 раза и более. Его сваривают из штампованного листа и снабжают заливной горловиной с фильтром грубой очистки, сапуном для связи полости бака с атмосферой, сливным отверстием с магнитной или простой пробкой и указателем уровня масла.

Гидронасос шестерный. Работа шестеренного насоса основана на том, что при вращении валов рабочая жидкость всасывается с одной стороны корпуса во внутреннюю его полость, захватывается зубьями и переносится ими вдоль внутренних цилиндрических поверхностей полости корпуса на другую сторону, где при встречном движении зубьев сопряженных шестерен вытесняется ими в нагнетательное отверстие гидронасоса. Гидронасос работает так же, как подобные шестеренные насосы в системе смазки двигателя.

Гидрораспределители. С их помощью производится управление потоком рабочей жидкости, приводящим в движение исполнительные механизмы в гидроприводе автогрейдеров (гидроцилиндры и гидромоторы). Под управлением потоком рабочей жидкости подразумевается изменение его направления, регулирование его величины и запирание рабочей жидкости в полостях гидроцилиндров и гидромоторов.

Гидроцилиндры. С их помощью производится перемещение рабочего и другого оборудования автогрейдеров. Они обеспечивают силовое воздействие в обе стороны, т. е. являются гидроцилиндрами двустороннего действия.

Гидромоторы. Применяются на автогрейдерах для поворота отвала, являются нерегулируемыми гидромоторами аксиально-поршневого типа , вращение в которых создается за счет попеременного воздействия на торец вала штоков нескольких поршней, перемещающихся под действием давления рабочей жидкости в блоке цилиндров. Поршневая часть гидромотора располагается под углом к валу, что обеспечивает при работе поршней возникновение тангенциальных составляющих от усилий на штоках, вращающих вал гидромотора, закрепленного на подшипниках качения в корпусе.

Фильтры.  Служат для очистки масла от механических примесей размером до 25 мкм.  Устанавливаются они  в сливных линиях и разделяются на магистральные и встроенные (в гидробаки) фильтры с бумажными фильтрующими элементами и сетчатыми фильтрующими дисками.

Трубопроводы. Разделяются на жесткие трубопроводы,  из стальных труб (цельнотянутых для гидропроводов высокого давления и сварных — для трубопроводов низкого давления), и эластичные трубопроводы (рукава высокого давления), для подсоединения подвижных гидроагрегатов (гидроцилиндров). Подсоединение трубопроводов осуществляется с помощью типовых быстроразъемных резьбовых соединений
