Чтобы правильно подобрать трос дистанционного управления для спецтехники, необходимо точно измерить два параметра: общую длину оболочки от заделки до заделки и рабочий ход внутреннего стального сердечника. Установка компонента наугад приводит к недовыжиму золотника, перегреву рабочей жидкости в дроссельных щелях и потере плавности хода навесного оборудования. В этой статье мы на базе нашего ремонтного цеха разберем технические нюансы подбора комплектующих, с которыми сталкиваемся при ежедневном обслуживании гидравлики экскаваторов, автовышек и манипуляторов.
Оригинальный трос управления indemar работает в условиях постоянного трения, абразивной пыли и перепадов температур. Владельцы техники часто игнорируют минимально допустимый радиус изгиба боудена при прокладке магистрали от кабины до гидрораспределителя. В результате стальной стержень пропиливает внутреннюю тефлоновую рубашку. На нашем испытательном стенде в Подольске мы часто видим картину: из-за закисания магистрали оператор начинает давить на рычаг с усилием свыше 10-15 кг, что неминуемо ведет к деформации осей или обрыву концевика.
Узел управления подвергается колоссальным механическим нагрузкам. При штатной работе давление в гидросистеме может достигать 250-350 бар. Если трос джойстика имеет люфт или заедает, оператор не может плавно открыть канал. Происходит гидравлический удар, который со временем разрушает уплотнения гидроцилиндров и приводит к кавитации в насосе.
Главная причина преждевременного износа — нарушение герметичности пыльников. Вода смешивается с заводской смазкой, образуя абразивную эмульсию. Зимой этот состав замерзает. Попытка "сорвать" замерзший рычаг силой заканчивается поломкой крепления. Также ресурс резко снижается при неправильной трассировке, когда магистраль крепят пластиковыми стяжками вплотную к горячим узлам ДВС или выхлопной системе — пластик рубашки плавится, намертво блокируя ход.

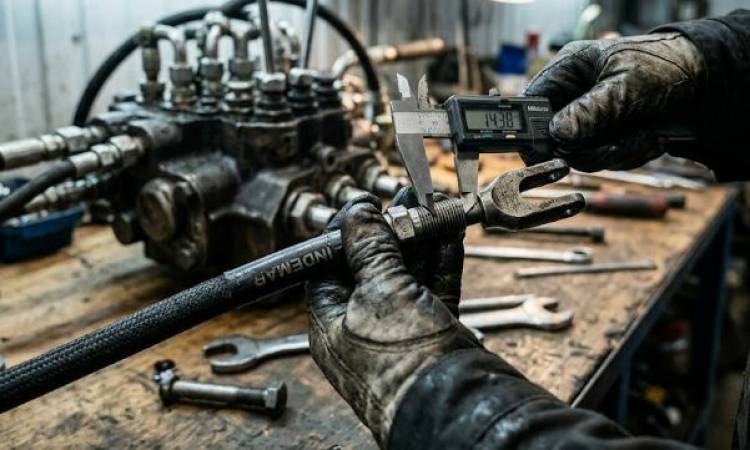

При заказе нового элемента критически важно понимать его маркировку и конструктивное исполнение. Стандартный трос резьба вилка имеет строгие допуски по геометрии. Любые измерения проводятся только на демонтированном и полностью распрямленном узле. Измерять деталь прямо на экскаваторе рулеткой — гарантированный путь к ошибке в 5-10 сантиметров.
1. Замер общей длины (L). Измеряется от крайних точек рубашки (металлической заделки) без учета вылета самого сердечника. Обычно указывается в миллиметрах.
2. Определение рабочего хода. Вытяните сердечник до упора в одну сторону, сделайте отметку на стержне у края рубашки. Затем вдвиньте до упора в обратную сторону и замерьте расстояние от рубашки до отметки. Стандартный ход для большинства моделей INDEMAR составляет 35 мм, 45 мм или 55 мм.
3. Идентификация типа наконечника. На стороне рычага в кабине обычно накатана резьба (М6, М8 или М10), на стороне распределителя устанавливается вилка-шарнир под стопорный палец.
Механика ценообразования на детали управления прозрачна. Стоимость зависит от длины магистрали, серии исполнения (стандартная или усиленная) и наличия дополнительных грязесъемников. Дешевые аналоги собираются без внутренней тефлоновой трубки (PTFE) — металл трется о металл. Они вытягиваются и начинают люфтить уже через 200-300 моточасов работы. Оригинальные итальянские комплектующие обходятся дороже при покупке, но выдерживают более миллиона циклов включения.
Цена работы по замене на нашей рембазе формируется из трудоемкости процесса. Одно дело — перекинуть тягу на открытом распределителе манипулятора, и совсем другое — демонтировать панели кабины, снимать полы и протягивать боуден через всю раму гусеничного экскаватора, соблюдая углы изгиба.
| Параметр детали | Бюджетный аналог | Оригинал INDEMAR |
|---|---|---|
| Внутреннее покрытие | Голый металл или жесткий ПВХ | Антифрикционная трубка PTFE |
| Защита шарнира от влаги | Отсутствует или тонкий пыльник | Армированный неопреновый чехол |
| Рабочий ресурс до люфта | 150 - 300 моточасов | От 1500 моточасов и выше |
Если подобрать трос гидрораспределителя короче номинала даже на пару сантиметров, магистраль ляжет внатяг. При вибрации рамы или повороте башни натяжение передастся на золотник, вызывая самопроизвольное включение секции. Давление в линии подскочит, что при запертом канале может выдавить сальники гидронасоса. При монтаже механики часто допускают ряд фатальных недочетов.
• Затягивание контровочных гаек с перекосом. Возникает внутреннее напряжение металла, что приводит к излому резьбовой части при первом же включении.
• Игнорирование радиуса изгиба. Для разных диаметров рубашки существует минимальный радиус (обычно от 150 до 250 мм). Излом под 90 градусов недопустим.
• Смазка ВД-40 или графиткой. Популярная ошибка. Агрессивные аэрозоли вымывают заводской состав, а графитная смазка собирает пыль, превращаясь в густой цемент внутри оболочки.
Когда клиент жалуется на падение скорости операций, мы не спешим приговаривать систему управления. Сначала необходимо исключить механический износ качающего узла. Для этого к гидросистеме подключается накладной расходомер, и мы снимаем показатели литража под нагрузкой. Если гидронасос выдает требуемый поток, переходим к осмотру механики.
1. Проверка люфта в джойстиках. Механик визуально и тактильно оценивает выработку карданных шарниров, осей и втулок в самой кабине оператора.
2. Отсоединение тяг от золотников. Сняв концевики, мы проверяем усилие перемещения стержня от руки. Исправный сердечник должен ходить плавно, без заеданий и хруста.
3. Тест гидропилотного управления. Если техника оснащена джойстиками низкого давления, подключаем манометры в пилотную линию (обычно 30-40 бар) для проверки давления страгивания.
Чувствуете, что рычаги стали тугими, гидравлика работает рывками, а операции потеряли плавность? Не ждите, пока управление оборвет прямо на объекте с поднятым грузом. Привозите экскаватор, погрузчик или манипулятор на нашу базу в Подольск Московской области на инструментальную дефектовку. Также наша компания занимается продажей гидромоторов и гидронасосов для спецтехники — нужные запчасти всегда в наличии. Если транспортировка машины невозможна, вы можете заказать выезд мобильной бригады гидравликов с диагностическим оборудованием на вашу площадку.
Нет. Обрезка заводской вальцовки неизбежно приведет к распусканию стальной брони. Обжать концевик в гаражных условиях без специализированного гидравлического пресса так, чтобы сохранить соосность и прочность на вырывание, физически невозможно.
Для идентификации замерьте общую длину рубашки рулеткой. Затем штангенциркулем измерьте диаметр самого сердечника (как правило, это 2.5 мм или 3.5 мм) и определите шаг резьбы на концах резьбомером. Этих трех параметров будет достаточно нашим инженерам для подбора детали со склада.
Если вы не допустили заломов при укладке магистрали, небольшое усилие на новом изделии — это конструктивная норма. Внутренняя заводская смазка должна разойтись по всей длине тефлоновой трубки. После нескольких часов прогрева спецтехники ход станет штатно легким.
Используйте специализированные морозостойкие смазки на силиконовой основе или грязеотталкивающие тефлоновые спреи исключительно для внешних открытых шарниров и вилок. Заливать моторное или гидравлическое масло внутрь рубашки категорически запрещено — на морозе оно загустеет и полностью заблокирует механизм.
