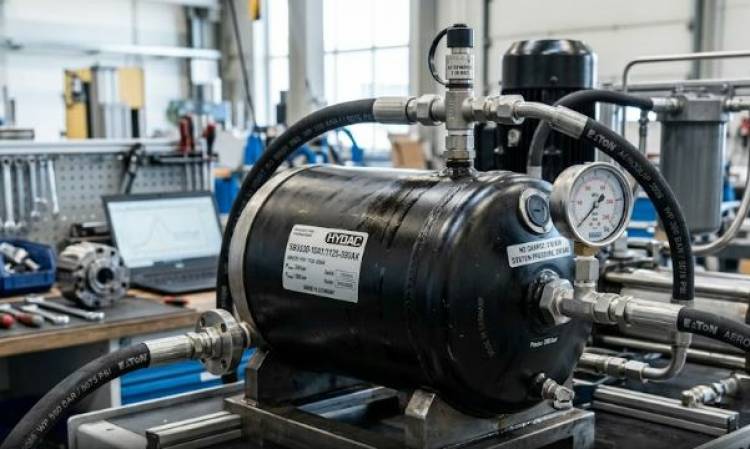

В любой современной гидросистеме с аккумулятором этот узел выполняет роль энергоносителя и демпфера, напрямую отвечая за живучесть насосов и распределителей. Без него резкое перекрытие золотника вызывает скачок давления до 450-500 бар за миллисекунды, что неминуемо рвет рукава высокого давления (РВД) и выдавливает уплотнения. Базовые функции гидроаккумулятора сводятся к накоплению энергии гидравлической жидкости за счет сжатия газа (азота) и мгновенной отдаче потока в магистраль при пиковых нагрузках. На нашей ремонтной базе в Подольске мы еженедельно дефектуем гидронасосы, валы которых скрутило именно из-за разорванной груши или стравленного газа в накопителе.
Для понимания физики процесса: жидкость практически несжимаема. Когда гидроцилиндр стрелы экскаватора резко останавливается под нагрузкой, кинетическая энергия массы переходит в давление. Эту энергию нужно куда-то сбросить, иначе металл лопнет. Предохранительный клапан не успевает открыться из-за инерции пружины, и именно здесь срабатывает пневмогидравлический накопитель, принимая удар на себя.
Когда мы подключаем диагностические датчики давления с частотой опроса 1000 Гц к линии нагнетания поршневого насоса, осциллограф всегда показывает «пилу» — микроскачки давления от работы поршней. Эффективное гашение пульсаций — критическое требование для станков и чувствительной мобильной техники. Вибрация от пульсаций разрушает резьбовые соединения и приводит к усталостным трещинам в трубопроводах.
Выделим основные задачи, которые решает этот компонент:
• Компенсация температурного расширения. При нагреве масла на каждые 10 градусов его объем увеличивается на 0,7%. В замкнутом контуре это приводит к росту статического давления, которое забирает на себя газовая камера.
• Аварийное питание контура. В случае остановки дизельного двигателя или обрыва РВД, накопленного объема хватит для безопасного опускания стрелы или размыкания тормозов лебедки.
• Сглаживание пиковых расходов. При одновременном включении нескольких операций (например, ход и поворот башни) насос может не выдать нужный литраж. Накопитель отдает недостающие литры за доли секунды, предотвращая просадку скорости рабочих органов.
Установка узла «на глаз» — прямая дорога к некорректной работе оборудования. Если объем будет мал, мембрана порвется о клапан из-за полного сжатия. Если велик — вы переплатите за габарит и вес. Расчет объема гидроаккумулятора базируется на законе Бойля-Мариотта для изотермического процесса (при медленном сбросе) или политропного (при резком ударе).
Алгоритм вычисления полезного объема выглядит следующим образом:
1. Определение дельты жидкости. Инженер высчитывает разницу между требуемым объемом для выполнения операции и тем объемом, который насос успевает подать за это же время.
2. Замер минимального и максимального рабочего давления. Максимальное значение ограничивается настройкой предохранительного клапана, минимальное — давлением, необходимым для страгивания нагрузки.
3. Выбор давления предварительной зарядки газом (P0). По стандарту для демпферов пульсаций оно составляет 60-80% от рабочего давления, а для накопителей энергии — ровно 90% от минимального давления в контуре. Это гарантирует, что баллон не опустошится полностью и не ударится о тарелку газового клапана.
Конструктивно агрегаты делятся на три вида в зависимости от типа разделителя сред. В таблице ниже приведено сравнение, основанное на нашем опыте работы со спецтехникой.
| Тип конструкции | Макс. давление (Бар) | Специфика работы |
|---|---|---|
| Мембранные | До 350 | Отличаются высокой скоростью реакции. Идеальны для гашения высокочастотных пульсаций в малогабаритной технике. Неремонтопригодны (меняются в сборе). |
| Баллонные (груши) | До 400 | Самый частый гость у нас на сервисе. Имеют сменный эластичный баллон. Применяются на экскаваторах, кранах и прессах. |
| Поршневые | До 1000+ | Способны отдавать огромные объемы масла. Требуют идеальной чистоты жидкости, так как стружка моментально задирает зеркало цилиндра и уплотнения поршня. |
Владельцы спецтехники часто удивляются стоимости восстановления системы после того, как вовремя не был проверен аккумулятор. Если мембрана рвется, азот уходит в масло, вызывая кавитацию насоса. Механика ценообразования в нашем сервисе предельно прозрачна: вы платите за точную стендовую диагностику с использованием расходомеров, а не за угадывание причины поломки.
Когда старый гидромотор или насос восстановлению не подлежит (выработка на наклонной плите превышает допуски, блок цилиндров разрушен), целесообразнее купить новый узел. У нас всегда в наличии новые гидромоторы и гидронасосы для дорожно-строительной техники. При установке нового агрегата мы строго рекомендуем менять или заправлять азотом аккумулятор, чтобы сохранить гарантию.
В стоимость обслуживания пневмогидравлических узлов входит:
• Опрессовка и дефектовка. Проверка корпуса на микротрещины и ультразвуковая толщинометрия.
• Замена расходников. Установка оригинальных эластомеров NBR или FKM в зависимости от температурного режима масла.
• Зарядка техническим азотом. Используется специализированный газовый редуктор высокого давления, исключающий попадание влаги в полость.
Основная причина — утечка азота через изношенный газовый клапан сверху корпуса или микроразрыв самой груши. Газ уходит, полость заполняется несжимаемым маслом, и узел превращается в обычный кусок трубы, переставая накапливать энергию. Насосу приходится работать на пределе.
Используется только технический азот (класс 4.0 и выше). Закачивать обычный воздух от компрессора категорически запрещено! Воздух содержит кислород. При контакте с гидравлическим маслом под давлением в 300 бар возникает эффект дизеля — смесь детонирует, разрывая стальной корпус как гранату.
Теоретически джойстики будут работать, но вы потеряете плавность управления (так называемое пилотное давление). Каждое резкое движение стрелы будет сопровождаться глухим ударом по магистрали. Итог — скорая смерть пилотного насоса и разрыв РВД.
Согласно регламенту технического обслуживания — каждые 1000 моточасов или минимум раз в год. Для проверки мы используем специальное зарядное устройство с манометром, которое накручивается на газовый клапан.
Не ждите, пока пульсации разорвут гидросистему вашей машины. Если стрела экскаватора стала дергаться, а при отпускании рычагов слышен металлический лязг — привозите агрегаты к нам в Подольск на стендовую дефектовку. Мы оперативно проверим остаточное давление газа, заправим баллон азотом, а при фатальных повреждениях подберем новые гидромоторы, гидронасосы и другое оборудование со склада. Также доступен выезд мобильной бригады гидравликов с измерительной аппаратурой на ваш объект по всей Московской области.
