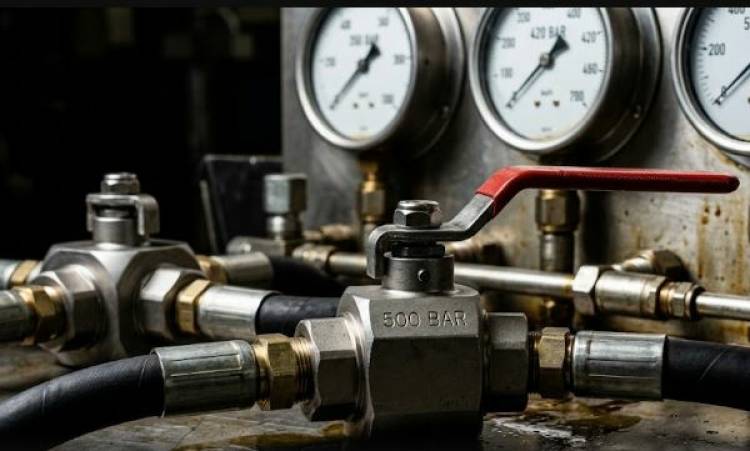

Гидравлический кран шаровый высокого давления — это силовой запорный узел, который блокирует или перенаправляет поток минерального масла в контурах с давлением от 150 до 500 бар. В отличие от бытовой водопроводной арматуры, промышленная гидравлика работает с мощными гидроударами, кавитацией и вязкими средами. Именно поэтому внутри стального корпуса устанавливаются усиленные седла из полиацеталя (POM) и уплотнительные кольца из NBR или Viton. Когда на наш испытательный стенд в Подольске поступает спецтехника с разорванными рукавами, причиной часто оказывается заклинивший или разрушенный изнутри дешевый аналог запорного механизма.
Ключевое различие кроется в количестве портов и логике управления масляным потоком. Двухходовой кран (тип BKH) работает по принципу «открыто-закрыто», отсекая единственную магистраль. Внутри находится шар со сквозным цилиндрическим отверстием. Трехходовой дивертор (тип BK3) имеет три порта и используется для переключения рабочей жидкости между разными исполнительными органами спецтехники или промышленных прессов. Выбор конкретной конфигурации зависит от кинематической схемы гидропривода.
Особенности конструкции по типам:
• Классический двухходовой кран. Монтируется в разрыв напорной или сливной линии. Отлично держит пиковые нагрузки и гидроудары, так как поток проходит по прямой оси без изменения направления вектора.
• Диверторный тип. Это базовый гидравлический кран с тремя портами, который чаще всего ставят на магистрали управления навесным оборудованием тракторов и экскаваторов.
• Блочный вариант. Отличается прямоугольным корпусом с крепежными отверстиями для жесткой фиксации на монтажной плите, что полностью исключает вибрационные разрушения резьбовых соединений при работе.
Трехходовые модификации разделяются по форме внутреннего канала в запирающем шаре. Трехходовой кран L и T образный решают принципиально разные инженерные задачи в гидросхеме. L-образный (сверловка углом) соединяет центральный порт с одним из боковых, жестко отсекая второй. Т-образный (Т-сверловка) позволяет соединить все три порта одновременно или направить поток из одного канала сразу в два других.
Типичные сценарии использования таких конфигураций:
1. Схема с L-каналом. Применяется для поочередного управления двумя независимыми гидроцилиндрами от одной насосной станции. Оператор переводит рычаг, и давление уходит в нужную ветку, пока вторая герметично заперта.
2. Схема с T-каналом. Используется для параллельного запитывания двух контуров, например, для синхронного выдвижения двух опор автокрана. Также деталь работает как делитель потока без строгой пропорции.
3. Байпасный сброс. Многоходовая арматура позволяет инженерам организовать аварийный сброс давления в гидробак при проведении сервисных работ на промышленной линии.
Цена на запорную гидравлику формируется на основе материалов корпуса, класса точности обработки шара и типа уплотнительных колец. Дешевые версии из мягкой стали быстро теряют геометрию шара при давлении свыше 250 бар, что ведет к внутренним перетечкам. Профессиональные КШВД вытачиваются из кованой стали, проходят гальваническую оцинковку и оснащаются износостойкими грязесъемниками. Наша компания занимается продажей и ремонтом гидромоторов и гидронасосов, поэтому мы видим на практике, как неисправная запорная арматура уничтожает дорогостоящие насосные агрегаты из-за масляного голодания или перегрева рабочей жидкости.
Мы постоянно пополняем складские запасы: у нас продаются новые гидромоторы, гидронасосы и другое оборудование для спецтехники, включая проверенные шаровые диверторы. При выборе узла нужно учитывать не только рабочее давление, но и тип резьбы. Чаще всего на магистралях используют трубную резьбу BSP или метрическую, реже встречается коническая NPT.
| Тип арматуры | Максимальное давление (Бар) | Материал корпуса | Типоразмеры (DN) |
|---|---|---|---|
| Двухходовой BKH | До 500 | Оцинкованная углеродистая сталь | 4 - 50 |
| Трехходовой BK3 (L-канал) | До 400 | Углеродистая сталь / Нержавеющая AISI 316 | 4 - 32 |
| Трехходовой BK3 (T-канал) | До 400 | Оцинкованная углеродистая сталь | 4 - 32 |
Утечки рабочей жидкости в КШВД делятся на наружные (по штоку управления рукоятки) и внутренние (через изношенные полимерные седла шара). Основная причина преждевременного износа — наличие абразивных частиц в гидравлическом масле. Металлическая стружка, проходя через кран гидравлический в полуоткрытом состоянии, буквально прорезает уплотнения. Важное техническое правило: шаровый механизм не предназначен для дросселирования (регулировки) потока. Он должен находиться строго в крайних фиксированных положениях: полностью открыт или полностью закрыт.
Вторая частая проблема — попытка переключения трехходового дивертора под высоким давлением без предварительного сброса нагрузки. При повороте стального шара под рабочим давлением в 300 бар эластомеры подвергаются эффекту экструзии, их выдавливает в технологический зазор между шаром и корпусом. Перед переключением ветвей необходимо остановить гидронасос или перевести золотник распределителя в нейтральное положение.
Технически это действие выполнимо, но оно строго запрещено регламентами. Переключение под полной нагрузкой вызывает резкие гидроудары, повреждает шестерни гидронасоса и срезает уплотнения внутри корпуса крана. Всегда сбрасывайте давление перед сменой рабочих контуров.
Европейская и российская дорожно-строительная спецтехника преимущественно использует цилиндрическую трубную дюймовую резьбу (BSP) или метрический стандарт DIN 2353. На машинах американского производства чаще стоят фитинги стандартов NPT, JIC или ORFS.
Категорически нет. Водопроводная латунная арматура рассчитана максимум на 16-20 бар давления. В гидросистеме современного экскаватора, бульдозера или пресса среднее рабочее давление составляет 250-350 бар. Водопроводную деталь разорвет по шву в первые секунды запуска двигателя.
Для объективной проверки требуется подать номинальное рабочее давление в закрытый порт и измерить перетечки с противоположной стороны с помощью мерной колбы или электронного расходомера. Допуск для исправного нового узла — строго ноль капель в минуту.
Если ваша спецтехника теряет номинальную мощность, гидроцилиндры проседают под нагрузкой, а температура масла в баке выходит за пределы нормы — проблема кроется не только в изношенном насосе, но и в неисправных переключающих клапанах. Привозите снятые агрегаты на нашу ремонтную базу в Подольск для инструментальной дефектовки. Московская область — наш основной регион работы, поэтому мы легко организуем выезд сервисной бригады со стендовым оборудованием прямо на объект заказчика.
Специалисты-гидравлики оценят текущее состояние магистралей, проведут опрессовку контуров и замер расхода рабочей жидкости. Мы поможем подобрать правильный двухходовой кран или многопортовый дивертор под вашу гидросхему, а также установим новые гидравлические компоненты с последующей пусконаладкой системы.
