Правильный ввод в эксплуатацию гидромотора начинается с инструментальной диагностики гидроконтура и абсолютной очистки магистралей, а не со слепого прикручивания рукавов к штуцерам. Если проигнорировать предварительную промывку гидросистемы или забыть заполнить корпус агрегата маслом перед пуском, качающий узел сгорит от кавитации в первые минуты работы. Ниже приведен строгий технический регламент установки гидравлических приводов, который повседневно применяется на нашей ремонтной базе в Москве, и соблюдение которого является безусловным требованием заводов-изготовителей.
Монтаж гидравлического мотора требует жесткой соосности вала и приводного механизма (редуктора, лебедки, хода). Перекос посадочного фланца даже на десятые доли миллиметра создает разрушительную радиальную нагрузку на роликовые подшипники и шлицевое соединение. Перед началом сборки механик обязан проверить геометрические параметры ответного узла с помощью индикатора часового типа.
1. Инспекция шлицевого вала. Осмотр на наличие задиров, сколов и усталостной выработки. Обязательна закладка консистентной смазки на основе дисульфида молибдена для предотвращения фреттинг-коррозии в процессе работы.
2. Контроль привалочных плоскостей. Очистка посадочного фланца от остатков старого герметика, окалины и грязи. Поверхность должна быть идеально ровной, без забоин, чтобы кольцо уплотнения (O-ring) легло герметично.
3. Ревизия гидравлических линий. Рукава высокого давления (РВД) не должны иметь расслоений наружного корда. Фитинги и гайки проверяются на целостность резьбы и посадочных конусов.
Установка гидромотора на неочищенную систему — это гарантированный приговор для новой распределительной шайбы и плунжерной группы. При разрушении предыдущего мотора в линии попадает металлическая стружка, бронзовая пудра и фрагменты резиновых уплотнений. Обычный слив масла из бака эту абразивную взвесь не удаляет. Стружка оседает в полостях клапанов и изгибах магистралей.
Необходима принудительная промывка гидросистемы с использованием внешних промывочных станций и фильтроэлементов с тонкостью очистки не более 10 микрон. Во время промывки напорная и сливная магистрали закольцовываются в обход нового гидромотора. Только после получения чистого анализа рабочей жидкости (соответствие классу чистоты NAS 1638 не хуже 8-9 класса или ISO 4406) можно переходить к подключению рабочих портов.
Запуск гидравлического агрегата проводится строго на холодном масле с полностью отключенной нагрузкой на рабочий орган. Ключевая задача первого пуска — выгнать воздушные пробки из поршневого блока, заполнив все зазоры рабочей жидкостью для обеспечения стабильной гидродинамической масляной пленки на парах трения.

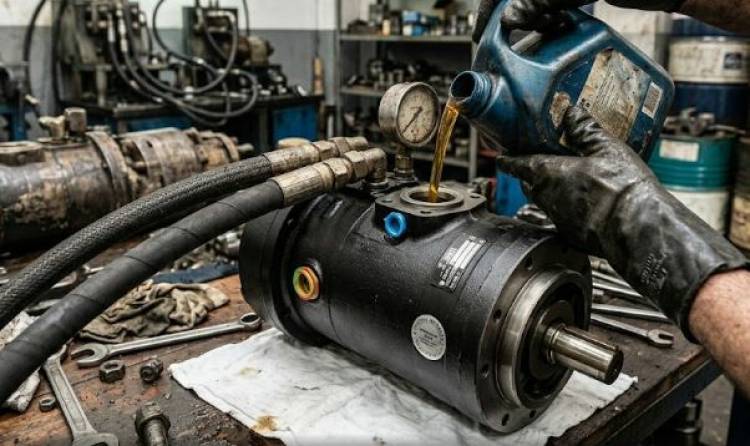

• Заливка масла в корпус. Через самый верхний дренажный порт в мотор заливается чистое, отфильтрованное гидравлическое масло той же марки, что и в баке (например, HLP 46 или HVLP 32). Корпус обязан быть заполнен на 100%, иначе верхний подшипник останется сухим и перегреется.
• Стравливание воздуха. Механик ослабляет фитинги на напорной и сливной магистралях. Двигатель спецтехники прокручивается стартером короткими тактами без запуска ДВС до тех пор, пока из-под ослабленных гаек не пойдет сплошной поток масла без пузырей.
• Проверка дренажного давления. Установка контрольного манометра низкого давления в дренажную линию обязательна. Давление в сливном контуре корпуса не должно превышать 1.5–2 бара. Превышение этого параметра приведет к выдавливанию манжеты вала (сальника).
Первые вращения вала происходят вхолостую на минимальных оборотах дизельного двигателя (около 800-1000 об/мин). Обкатка гидромотора выполняется ступенчато. Изначально узел работает без нагрузки в течение 15-20 минут. Специалист непрерывно контролирует температуру корпуса пирометром — она не должна резко расти и превышать температуру в гидробаке более чем на 10 градусов.
Затем давление в контуре поэтапно поднимается до номинальных значений (шагами по 40-50 бар до рабочих 250-350 бар) путем постепенного введения нагрузки на рабочий орган. Производится замеры перепадов давления и расхода жидкости гидротестером.
Профессиональный ввод в работу гидравлики не оценивается как простое «закручивание гаек». Оплачивается инженерный контроль параметров, гарантирующий, что дорогостоящий агрегат не превратится в металлолом в первую же смену. Бригады в Московской области выезжают на объекты с портативными гидротестерами, расходомерами и набором адаптеров для снятия телеметрии с любых машин.
| Этап пусконаладки | Применяемый инструмент | Влияние на ресурс узла |
|---|---|---|
| Замер давления дренажа | Манометр 0-10 бар, микрошланги Minimess | Предотвращает разрушение уплотнения вала и утечку масла наружу. |
| Настройка предохранительных клапанов | Манометры 0-400 бар, цифровой гидротестер | Исключает разрыв блока цилиндров при пиковых перегрузках оборудования. |
| Контроль температуры и потока | Пирометр, турбинный расходомер | Подтверждает отсутствие внутренних перетоков и нормальную работу пар трения. |
Рекламационный отдел любого производителя или дистрибьютора легко определяет истинную причину поломки при вскрытии. Задиры на биметаллическом распределителе и синий цвет стальных деталей однозначно указывают на масляное голодание или жесткий перегрев. Такие повреждения не являются заводским браком материалов.
1. Сухой пуск. Отсутствие следов гидравлической жидкости в дренажной полости при дефектовке. Приводит к моментальному сгоранию бронзовых башмаков плунжеров из-за отсутствия смазки.
2. Избыточное давление в корпусе. Залом сливного рукава, забитый обратный клапан или грязный сливной фильтр в гидробаке создают мощное противодавление. Итог — деформация корпуса, разрушение подшипников или выдавленный сальник.
3. Эксплуатация на загрязненном масле. Наличие глубоких концентрических царапин на зеркале распределителя от абразивных частиц. Возникает, если система не промывалась после предыдущей аварии или игнорировалась замена фильтров.
4. Самовольное изменение настроек. Срыв заводских пломб на кросс-релифных (предохранительных) клапанах и накручивание давления выше рабочих лимитов, указанных в гидросхеме.
Категорически запрещено. Даже кратковременный запуск на деградировавшей жидкости внедряет микроабразив в мягкие бронзовые сплавы мотора. Отработанное масло теряет свои антипенные и смазывающие присадки. Применяется только свежее, предварительно профильтрованное масло из запечатанной тары.
Если старый гидромотор развалился из-за механического разрушения поршневой группы — полная замена масла, очистка бака и замена всех фильтроэлементов обязательны. Если замена узла носит плановый характер по причине естественного износа (падение КПД), достаточно сделать лабораторный анализ рабочей жидкости и заменить возвратные фильтры.
Параметр напрямую зависит от массы машины и настроек главного гидравлического насоса. Для аксиально-поршневых моторов тяжелого класса рабочее давление варьируется от 280 до 350 бар. Любые пиковые гидравлические удары при остановке техники должны гаситься встроенными тормозными клапанами.
Незначительный нагрев (до 50-60 °C) допустим во время притирки новых деталей. Если корпус агрегата раскаляется так, что невозможно удержать руку (свыше 80 °C), немедленно глушите двигатель спецтехники. Проблема кроется либо в критическом внутреннем перетоке масла из-за брака, либо в зажатой дренажной магистрали, которая не позволяет отводить горячее масло в бак.
Сломался привод на экскаваторе, погрузчике или промышленной линии? Не рискуйте дорогостоящими узлами, пытаясь запустить систему вслепую без измерительного инструмента. Привозите снятый агрегат на нашу ремонтную базу в Подольск на профессиональную дефектовку или вызывайте мобильную бригаду диагностов со стендовым оборудованием прямо на объект. Мы измерим параметры контура, выполним промывку и осуществим правильный запуск техники с предоставлением официальной гарантии на работы и компоненты.
