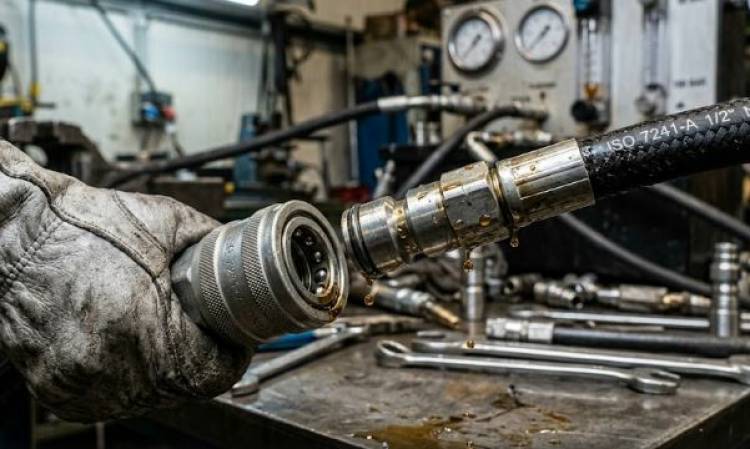

Разрывная муфта — это специализированная предохранительная арматура, которая автоматически рассоединяет гидравлическую магистраль при критическом натяжении рукава высокого давления (РВД). Главная техническая задача этого узла — предотвратить разрушение гидросистемы в случае, если произошел нештатный отрыв навесного оборудования. При срабатывании механизма подпружиненные тарельчатые клапаны внутри розетки и ниппеля моментально перекрывают проходные сечения. Это позволяет сохранить рабочую жидкость в баке и не допустить попадания грязи в контур.
Стандартное брс для трактора типа Push-Pull оснащено стопорным кольцом, которое фиксируется на кронштейне машины. Когда усилие на разрыв превышает заданный порог (обычно от 30 до 70 кг в зависимости от диаметра), внешняя обойма сдвигается. Запорные шарики освобождают штуцер, происходит безопасное расцепление. Система спроектирована так, чтобы разъединение происходило до того, как лопнет армировка шланга или вырвет резьбу из гидрораспределителя.
В полевых условиях механика работает на пределе. Срезанные пальцы навески, разрушение прицепного устройства из-за усталости металла или банальная ошибка механизатора, забывшего расцепить магистраль перед отъездом, приводят к резкому рывку. Если брс сельхозтехника установлена неправильно или заклинила, последствия для гидролинии будут разрушительными.
Отсутствие исправной разрывной защиты ведет к следующим поломкам:
• Разрушение РВД. Рукав рвется по фитингу или по телу, что приводит к моментальному выбросу десятков литров гидравлического масла под давлением в 150-200 бар.
• Повреждение секции гидрораспределителя. Резкий рывок выламывает резьбовое соединение в корпусе распределителя, после чего чугунный блок чаще всего отправляется в утиль.
• Деформация трубопроводов. Жесткие металлические магистрали гнутся и трескаются, требуя полного демонтажа и изготовления новых контуров.
Большинство современных сельскохозяйственных машин работает на соединениях стандарта ISO 7241-A (так называемая евромуфта гидравлическая). Они имеют тарельчатые клапаны и сферический профиль ниппеля. Пропускная способность и рабочее давление зависят от условного прохода (DN). Важно понимать, что установка БРС с меньшим сечением, чем требует расход гидронасоса, вызовет дросселирование, перегрев масла и кавитацию.
| Размер (DN) и Резьба | Номинальный расход (л/мин) | Макс. рабочее давление (Бар) |
|---|---|---|
| DN 12.5 (1/2" BSP) | 45 - 75 | 250 |
| DN 20 (3/4" BSP) | 90 - 140 | 250 |
| DN 25 (1" BSP) | 150 - 200 | 225 |
На нашей ремонтной базе в Подольске мы ежедневно сталкиваемся с последствиями отказа гидросистем. При дефектовке арматуры и агрегатов мы используем испытательный стенд, оснащенный электронными расходомерами и датчиками пикового давления. Мы нагружаем контур до 350 бар и фиксируем показатели утечек. Для тарельчатых клапанов допускается падение 1-2 капель в момент замыкания, но в статичном состоянии под давлением узел должен быть абсолютно герметичен.
Если в процессе диагностики выявляется износ не только соединений, но и основных силовых узлов, мы предлагаем замену. В наличии всегда есть новые гидромоторы, гидронасосы шестеренного и аксиально-поршневого типа, а также гидрораспределители. Это позволяет восстановить работоспособность машины без простоев на ожидание запчастей.
Разброс цен на БРС одного стандарта может быть трехкратным. Разница кроется в допусках механической обработки и применяемых материалах. Дешевые аналоги штампуют из мягкой стали, которая быстро изнашивается от вибрации и гидроударов. Понимание ценообразования поможет избежать лишних трат на постоянную замену.
1. Качество стали и термообработка. В надежных муфтах запорные шарики и поверхности скольжения подвергаются индукционной закалке. Это исключает появление наклепа и заклинивание при работе с пульсирующим давлением.
2. Уплотнительные материалы. Дешевая нитриловая резина (NBR) дубеет на морозе и рассыхается от нагрева. В профессиональных сериях используют полиуретан или Viton (FKM), выдерживающие скачки температуры от -40°C до +120°C.
3. Защитное покрытие. Стандартное цинкование выдерживает около 100 часов в соляном тумане. Технология цинк-никель (Zn-Ni) дает сопротивление коррозии до 700 часов, что критично для техники, работающей с удобрениями.
Стандартные серии ISO 7241-A не предназначены для коммутации под давлением — вы просто не сможете преодолеть сопротивление клапана. Для этих целей существуют специальные муфты с декомпрессором, которые стравливают микрообъем масла внутрь при смыкании.
Основная причина — износ или срез тефлонового опорного кольца и резинового уплотнителя внутри розетки (мамы). Это происходит при подсоединении грязного ниппеля с абразивом или при вращении РВД под давлением, если муфта не имеет функции вертлюга.
Для сельхозтехники рабочее давление БРС обычно составляет 250 бар, а давление на разрыв (коэффициент безопасности) достигает 1000 бар. Однако эти параметры справедливы только для статических нагрузок. При гидроударах предел прочности снижается.
В большинстве случаев ремонт стандартной муфты 1/2 дюйма экономически нецелесообразен, так как микрозадиры на посадочном месте клапана останутся. Ремкомплекты (уплотнительные кольца) есть смысл ставить только на дорогие многоразъемные блоки (мультикуплинг) или БРС больших диаметров.
Для стабильной работы машин в сезон важна превентивная проверка всех гидравлических узлов. Если ваша спецтехника или сельхозмашины работают в Московской области, привозите агрегаты на глубокую инструментальную дефектовку. Мы проверим геометрию золотников, герметичность клапанов и произведем обжимку новых рукавов.
При выявлении критического износа силовой части, вы сможете купить у нас новые гидромоторы и гидронасосы с гарантийной документацией. Соблюдайте регламент ТО, не допускайте работы на грязном масле, и гидравлика отработает положенный ресурс без аварийных остановок.
